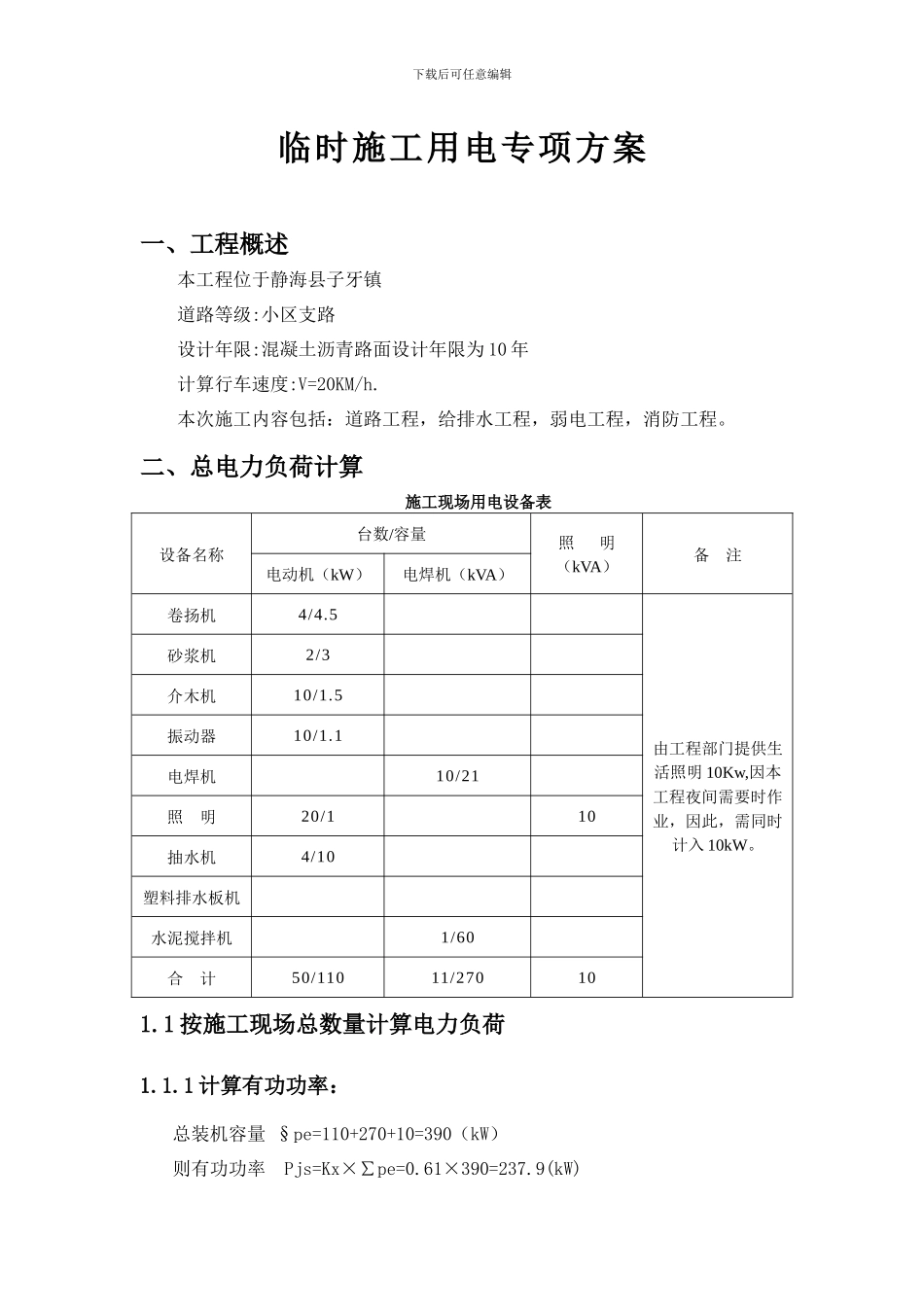

下载后可任意编辑临时施工用电专项方案一、工程概述本工程位于静海县子牙镇道路等级:小区支路设计年限:混凝土沥青路面设计年限为 10 年计算行车速度:V=20KM/h.本次施工内容包括：道路工程，给排水工程，弱电工程，消防工程。二、总电力负荷计算施工现场用电设备表设备名称台数/容量照 明（kVA）备 注电动机（kW）电焊机（kVA）卷扬机4/4.5由工程部门提供生活照明 10Kw,因本工程夜间需要时作业，因此，需同时计入 10kW。砂浆机2/3介木机10/1.5振动器10/1.1电焊机10/21照 明20/110抽水机4/10塑料排水板机水泥搅拌机1/60合 计50/11011/270101.1 按施工现场总数量计算电力负荷1.1.1 计算有功功率：总装机容量 §pe=110+270+10=390（kW）则有功功率 Pjs=Kx×∑pe=0.61×390=237.9(kW)下载后可任意编辑1.1.2 总电力负荷：Sjs=1.25Pjs=1.25×237.9=297.4(kW)1.2 按负荷性质分组计算电力负荷（需要系数法） Sjs=1.05×（1.38×K1Ps+K2S+K4PS2） =1.05×（1.38×0.5×110+0.35×270+0.7×10） =1.05×（75.9+94.5+7） =186.27（kVA）1.3 总干线、总开关（包括漏保）总熔体，导线截面的选择1.3.1 干线负荷计算电流： Ijs=1.52×Sjs=1.52×186.27 = 283.13 （A）1.3.2 总开关的选择： IH≥1.3×Ijs=1.3×283.13=368.07（A）1.3.3 总熔体的选择：IH≥IeR=1.5pe+2.4Pmax =1.5×131.42+2.4×10 =221.13(A)查表 3-15 选定 14#铜丝为熔体 IeR=229>221.13 A，符合要求。1.3.4 导线截面积选择：IL≥Ijs=283.13（A）查表 3-14 选用 95mm2铜线为相线 IL=126>124.8A选用 50%相线截面铜线为工作零线和专用接地保护干线，即 25mm2线路导线规格为 YZA-(3×95+2×25),如选用 BVV-（3×120+2×35）为主线更好。1.4 分干线计算：下载后可任意编辑设备名称台数/容量照 明（kVA）备 注电动机（kW）电焊机（kVA）卷扬机2/4.5考虑到夜间照明，部分设备停工因此取同时系数 0.8。介木机5/1.5振动器5/1.1电焊机5/21照 明10/15抽水机2/10 合 计22/525/10551.4.1 计算有功功率：装机容量 §pe=52+105+5=162（kW）1.4.2 分干线电力负荷计算： Sjs=1.05×（1.38× K1Ps+K2S+K4PS2） =1.05×(1.38×0.5×52+0.35×105+0.7×5) =1.05×(35.88+36.75+3.5) =1.05×76.13 =79.94(kVA)1.4.3 干线负荷计算电流： Ijs=1.52×Sjs=1.52×79.94=121.51 (A)1.4.4 分干线的分路开关（第二级）及分路总熔体导线规格的选择。1、开关的选...
