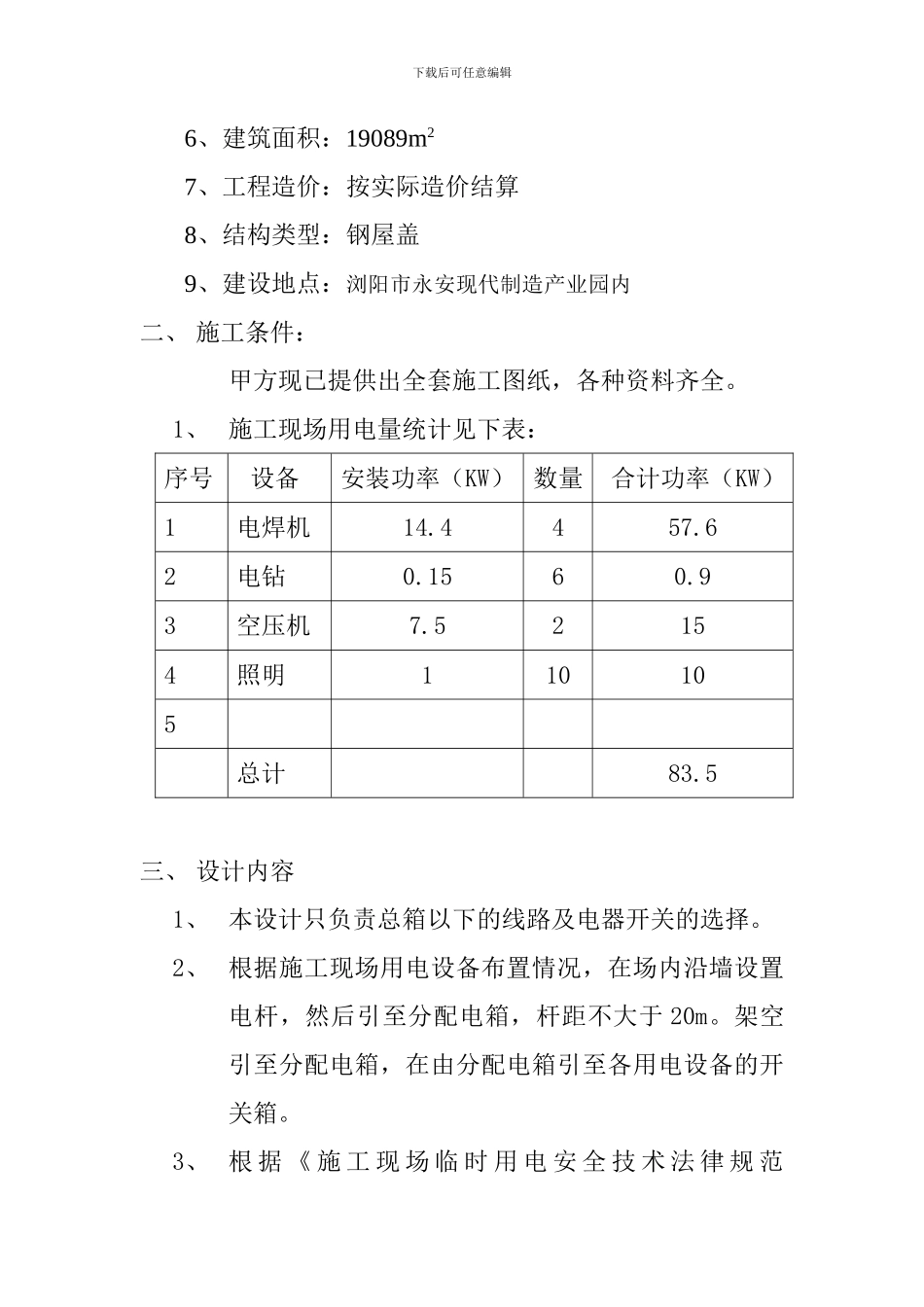

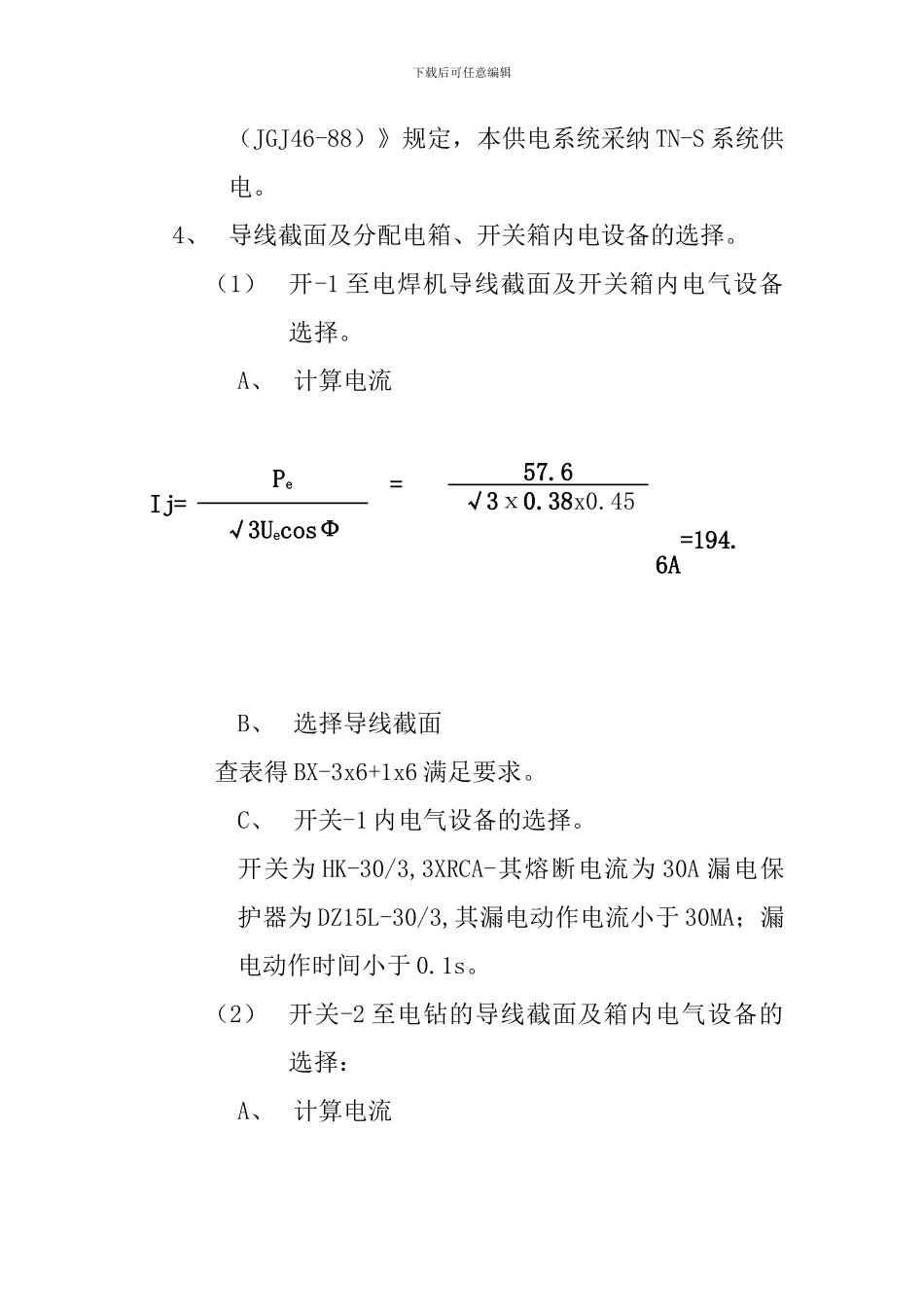

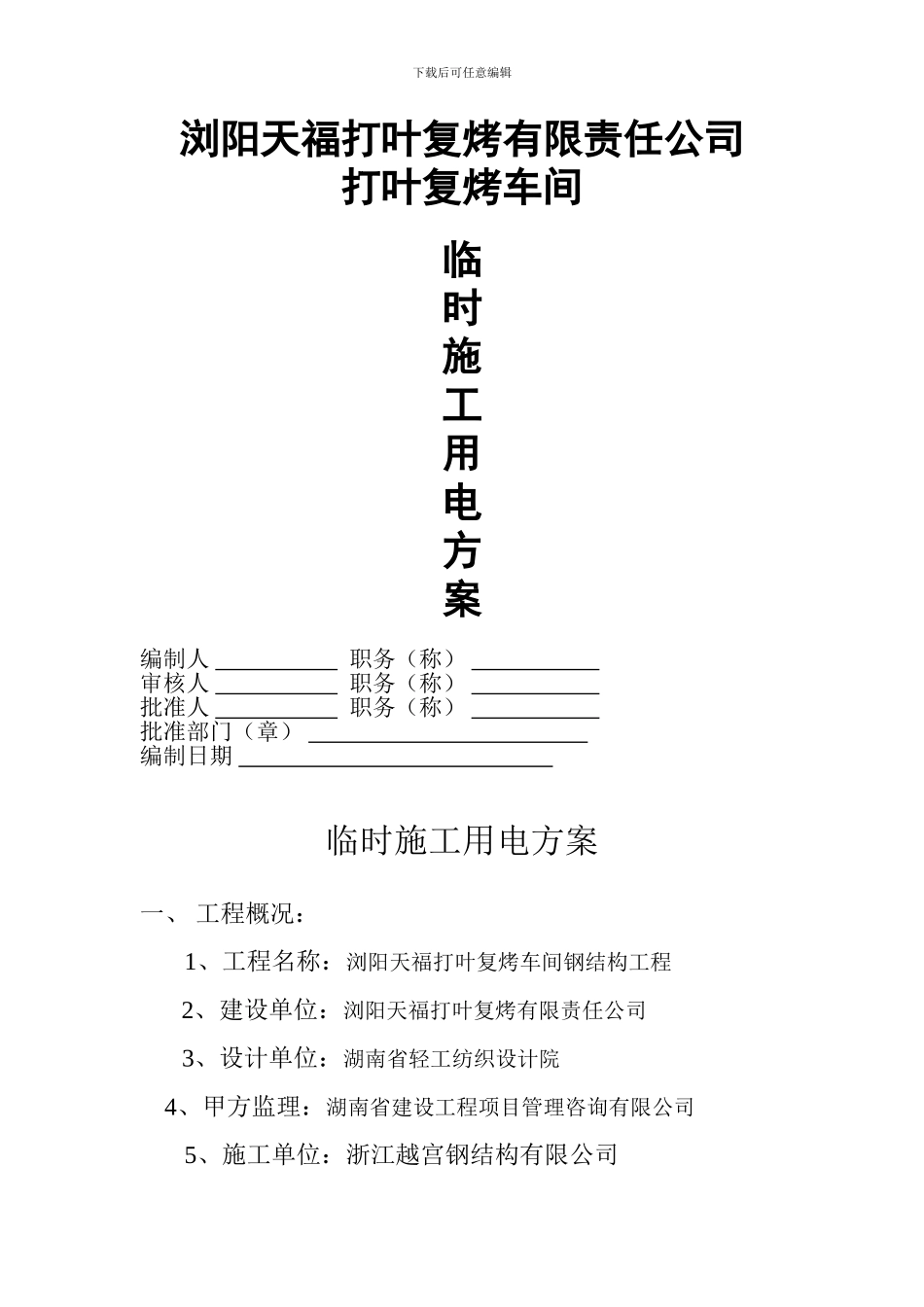

下载后可任意编辑浏阳天福打叶复烤有限责任公司打叶复烤车间临时施工用电方案编制人 职务（称） 审核人 职务（称） 批准人 职务（称） 批准部门（章） 编制日期 临时施工用电方案一、 工程概况：1、工程名称：浏阳天福打叶复烤车间钢结构工程2、建设单位：浏阳天福打叶复烤有限责任公司3、设计单位：湖南省轻工纺织设计院 4、甲方监理：湖南省建设工程项目管理咨询有限公司5、施工单位：浙江越宫钢结构有限公司下载后可任意编辑6、建筑面积：19089m27、工程造价：按实际造价结算8、结构类型：钢屋盖9、建设地点：浏阳市永安现代制造产业园内二、 施工条件：甲方现已提供出全套施工图纸，各种资料齐全。1、 施工现场用电量统计见下表：序号 设备安装功率（KW） 数量 合计功率（KW）1电焊机14.4457.62电钻0.1560.93空压机7.52154照明110105总计83.5三、 设计内容1、 本设计只负责总箱以下的线路及电器开关的选择。2、 根据施工现场用电设备布置情况，在场内沿墙设置电杆，然后引至分配电箱，杆距不大于 20m。架空引至分配电箱，在由分配电箱引至各用电设备的开关箱。3、 根 据 《 施 工 现 场 临 时 用 电 安 全 技 术 法 律 规 范下载后可任意编辑（JGJ46-88）》规定，本供电系统采纳 TN-S 系统供电。4、 导线截面及分配电箱、开关箱内电设备的选择。（1）开-1 至电焊机导线截面及开关箱内电气设备选择。A、 计算电流Ij=Pe√3UecosФB、 选择导线截面查表得 BX-3x6+1x6 满足要求。C、 开关-1 内电气设备的选择。开关为 HK-30/3,3XRCA-其熔断电流为 30A 漏电保护器为 DZ15L-30/3,其漏电动作电流小于 30MA；漏电动作时间小于 0.1s。（2）开关-2 至电钻的导线截面及箱内电气设备的选择：A、 计算电流=57.6√3ⅹ0.38x0.45=194.6A 下载后可任意编辑Ij=Pe√3UecosФB、 选择导线截面查表得 BX-3x4+1x4 满足要求C、 开关-1 内电气设备的选择。开关为 HK-30/3,3XRCA-其熔断电流为 30A 漏电保护器为 DZ15L-30/3,其漏电动作电流小于 30MA；漏电动作时间小于 0.1s。（3）开关-1、开关-2 至分一 1 导线截面及分一 1内电气设备的选择：A、 计算电流：Ij=Pe√3UecosФB、 选择导线截面查表得 BX-3x4+1x4 满足要求C、 分-1 内电气设备的选择。开关为 DZ12-60/3,漏电保护器为 DZ15L-30/3,其漏=0.9√3ⅹ0.38x0.7=6.95A =3.2√3ⅹ0.38x0.7=6.95A 下载后可任意编辑电动作电流小于 ...
