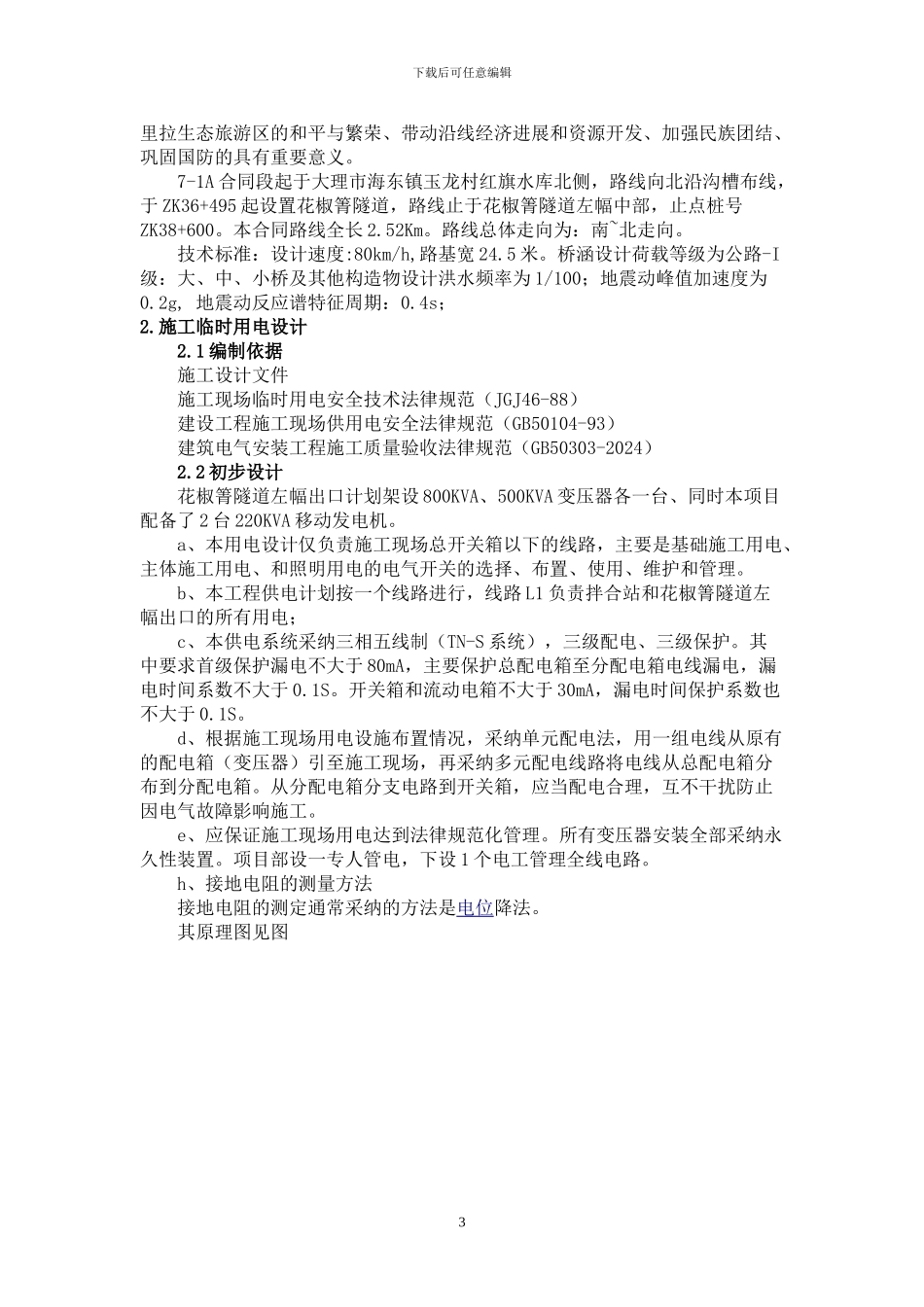

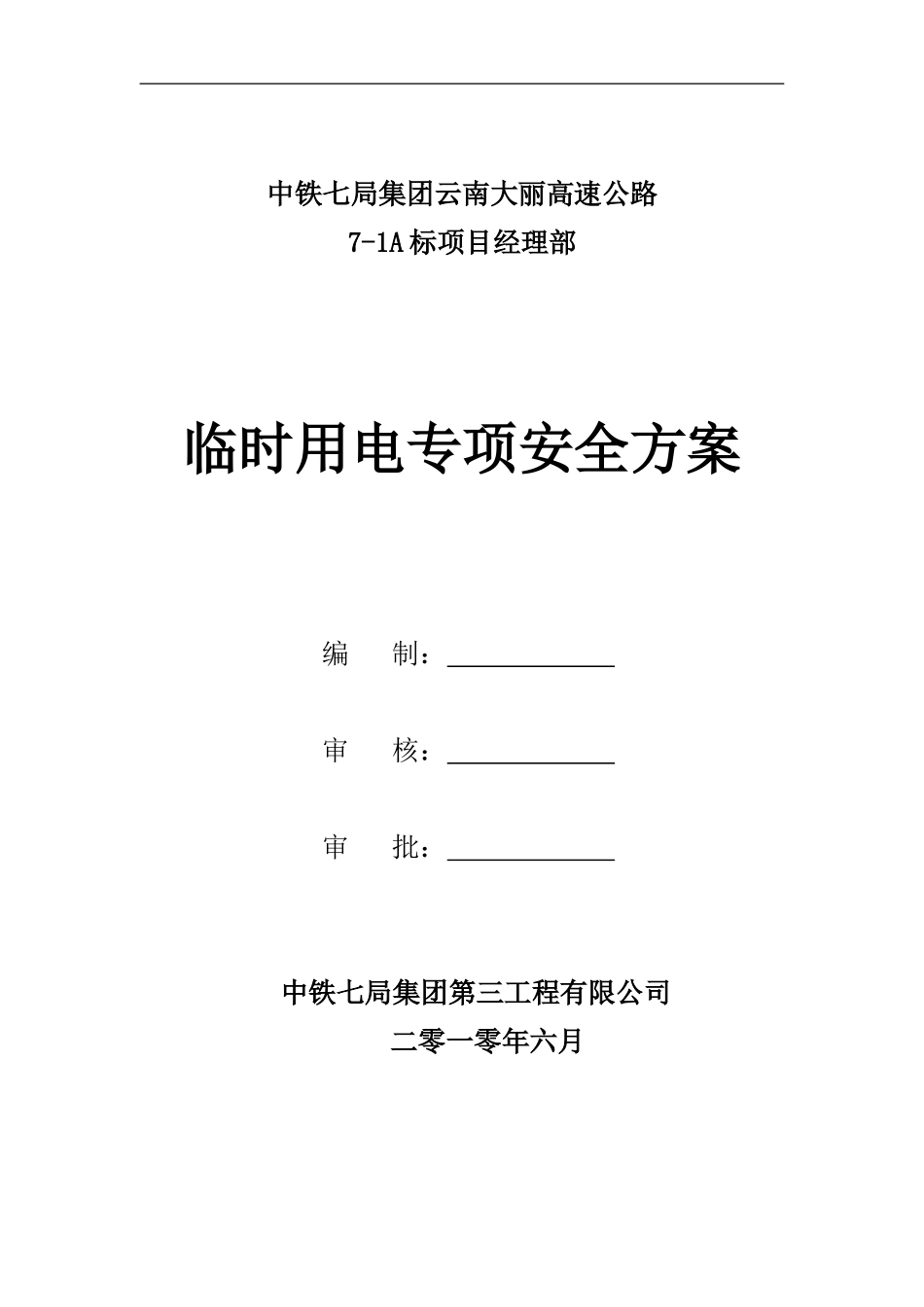

中铁七局集团云南大丽高速公路7-1A 标项目经理部临时用电专项安全方案编 制： 审 核： 审 批： 中铁七局集团第三工程有限公司二零一零年六月下载后可任意编辑目 录一、 工程概况 二、 施工临时用电设计三、 施工用电管理措施3.1 技术措施3.2 用电组织管理3.3 安全技术交底临时用电专项安全方案1.工程概况国家高速公路网横 12 杭州至瑞丽高速公路联络线大理至丽江高速公路（G5611）（简称“本项目”）是国道 214 线西宁至景洪公路云南境内的重要组成部分，是云南省“9210”干线公路骨架网的连接线丽江至南涧公路中的一段。本项目的建设对于贯彻西部开发战略部署、打通滇藏公路运输的快捷通道、改善滇藏公路“通而不畅”的局面、方便滇藏两省区的交通联系、促进中国香格2下载后可任意编辑里拉生态旅游区的和平与繁荣、带动沿线经济进展和资源开发、加强民族团结、巩固国防的具有重要意义。7-1A 合同段起于大理市海东镇玉龙村红旗水库北侧，路线向北沿沟槽布线，于 ZK36+495 起设置花椒箐隧道，路线止于花椒箐隧道左幅中部，止点桩号ZK38+600。本合同路线全长 2.52Km。路线总体走向为：南~北走向。技术标准：设计速度:80km/h,路基宽 24.5 米。桥涵设计荷载等级为公路-I级：大、中、小桥及其他构造物设计洪水频率为 1/100；地震动峰值加速度为0.2g, 地震动反应谱特征周期：0.4s；2.施工临时用电设计2.1 编制依据施工设计文件施工现场临时用电安全技术法律规范（JGJ46-88） 建设工程施工现场供用电安全法律规范（GB50104-93） 建筑电气安装工程施工质量验收法律规范（GB50303-2024） 2.2 初步设计花椒箐隧道左幅出口计划架设 800KVA、500KVA 变压器各一台、同时本项目配备了 2 台 220KVA 移动发电机。 a、本用电设计仅负责施工现场总开关箱以下的线路，主要是基础施工用电、主体施工用电、和照明用电的电气开关的选择、布置、使用、维护和管理。 b、本工程供电计划按一个线路进行，线路 L1 负责拌合站和花椒箐隧道左幅出口的所有用电；c、本供电系统采纳三相五线制（TN-S 系统），三级配电、三级保护。其中要求首级保护漏电不大于 80mA，主要保护总配电箱至分配电箱电线漏电，漏电时间系数不大于 0.1S。开关箱和流动电箱不大于 30mA，漏电时间保护系数也不大于 0.1S。 d、根据施工现场用电设施布置情况，采纳单元配电法，用一组电线从原有的配电箱（变压器）引至施工现场，再采纳多元配电线路将电线从...
