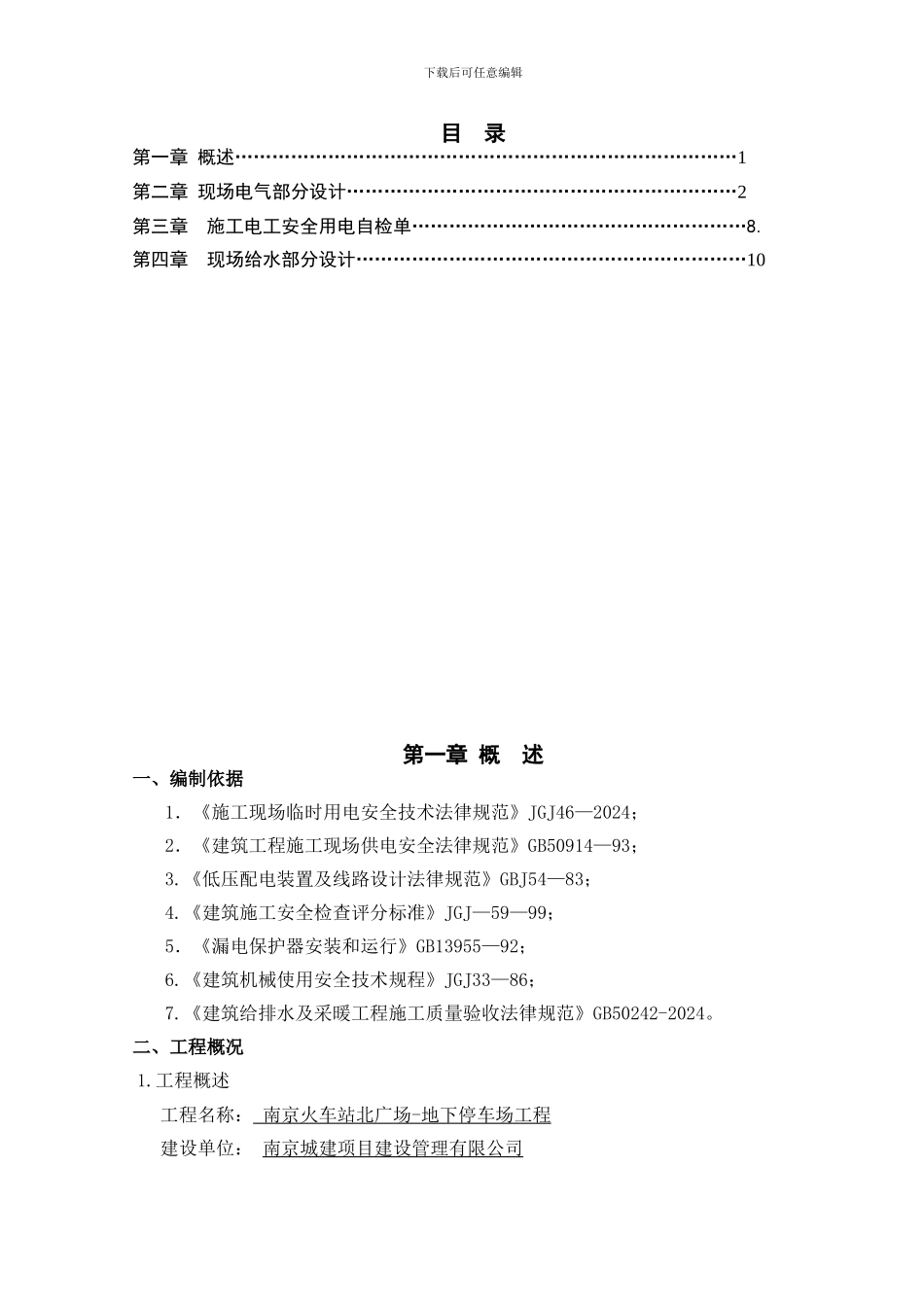

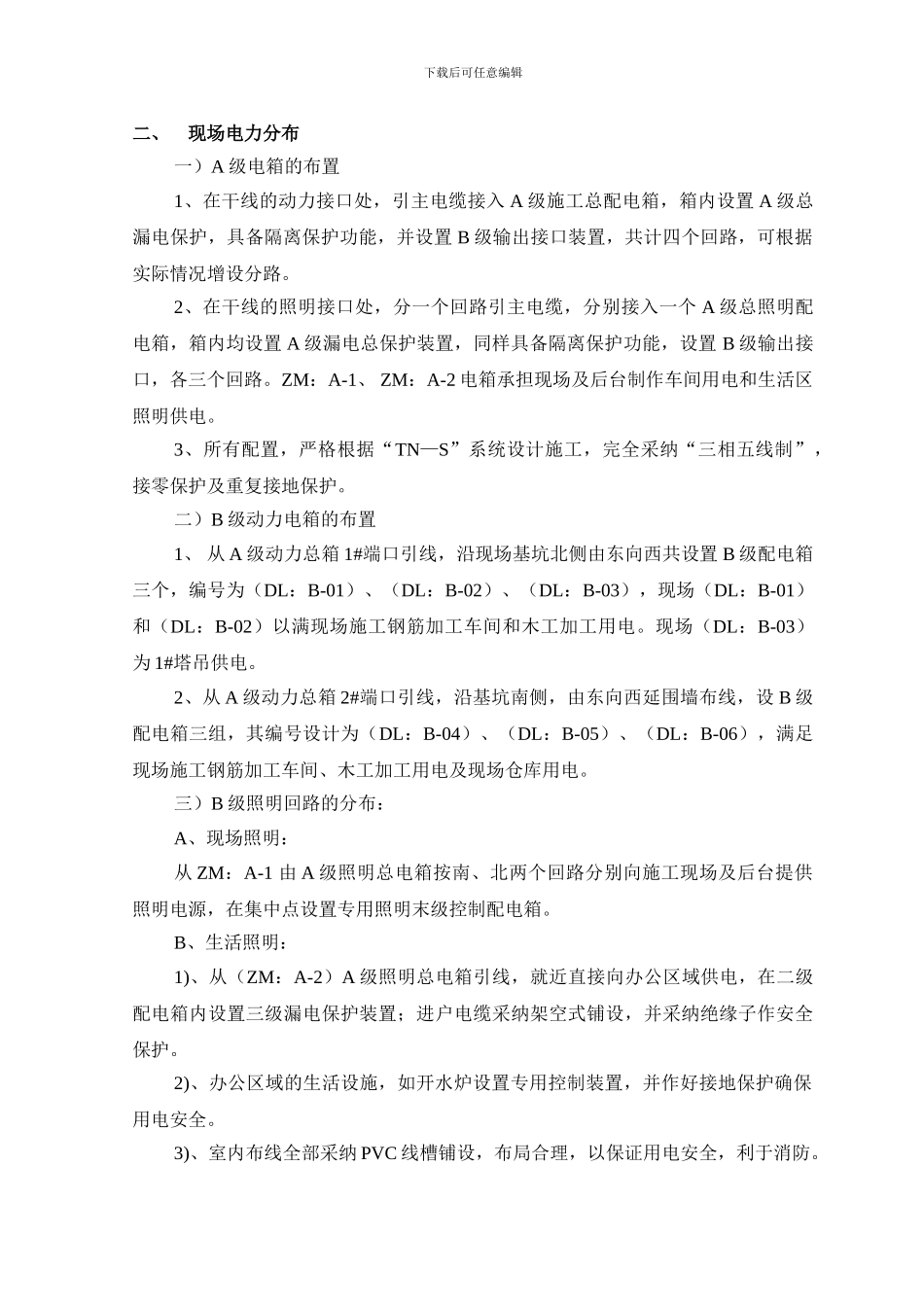

下载后可任意编辑目 录第一章 概述………………………………………………………………………1第二章 现场电气部分设计………………………………………………………2第三章 施工电工安全用电自检单………………………………………………8.第四章 现场给水部分设计………………………………………………………10第一章 概 述一、编制依据1．《施工现场临时用电安全技术法律规范》JGJ46—2024；2．《建筑工程施工现场供电安全法律规范》GB50914—93；3.《低压配电装置及线路设计法律规范》GBJ54—83；4.《建筑施工安全检查评分标准》JGJ—59—99；5．《漏电保护器安装和运行》GB13955—92；6.《建筑机械使用安全技术规程》JGJ33—86；7.《建筑给排水及采暖工程施工质量验收法律规范》GB50242-2024。二、工程概况 1.工程概述工程名称： 南京火车站北广场 - 地下停车场工程 建设单位： 南京城建项目建设管理有限公司 下载后可任意编辑施工单位： 中国建筑第八工程局第三建设有限公司 南京火车站北广场-地下停车场工程，总建筑面积为 49402m2，建筑层数为地上一层，地下二层。开工前，业主已经提供箱式变电站一组，位于施工区东侧，其功率为 630KVA。现场办公区、职工生活区位于现场的西北侧位置。三、施工组织机构图第二章 现场电气部分设计一、设计步骤1．设计资料A、本工程总建筑面积为 49402m2，根据施工区段划分情况，本工程划分为三个施工作业区分阶段进行组织施工。施工组织时，各作业队可以在各自的区内进行流水与平行施工。B、现场的甲供电源功率为 630KVA 供箱式变电站一组，位于施工区东侧。2．本设计依据箱式变压器的现有条件，设计低压配电引出部分的配置与运行安全。 3．现场供电系统完全采纳“三相五线制”，“单相三相制”和“三级配电、二级保护”。4．根据现场实际情况为保证供电系统安全运行和现场标准化管理，严格执行JGJ46-2024 法律规范进行设计施工，电缆采纳架空或埋地式敷设，铺砂盖砖保护，过公路处均采纳预埋钢套管保护；架空线路全部利用绝缘子挂线。并与建筑物和施工机械等保持安全距离。 项目经理安装作业班组给排水、电气施工技术员安全监督员下载后可任意编辑二、现场电力分布一）A 级电箱的布置1、在干线的动力接口处，引主电缆接入 A 级施工总配电箱，箱内设置 A 级总漏电保护，具备隔离保护功能，并设置 B 级输出接口装置，共计四个回路，可根据实际情况增设分路。2、在干线的照明接...
