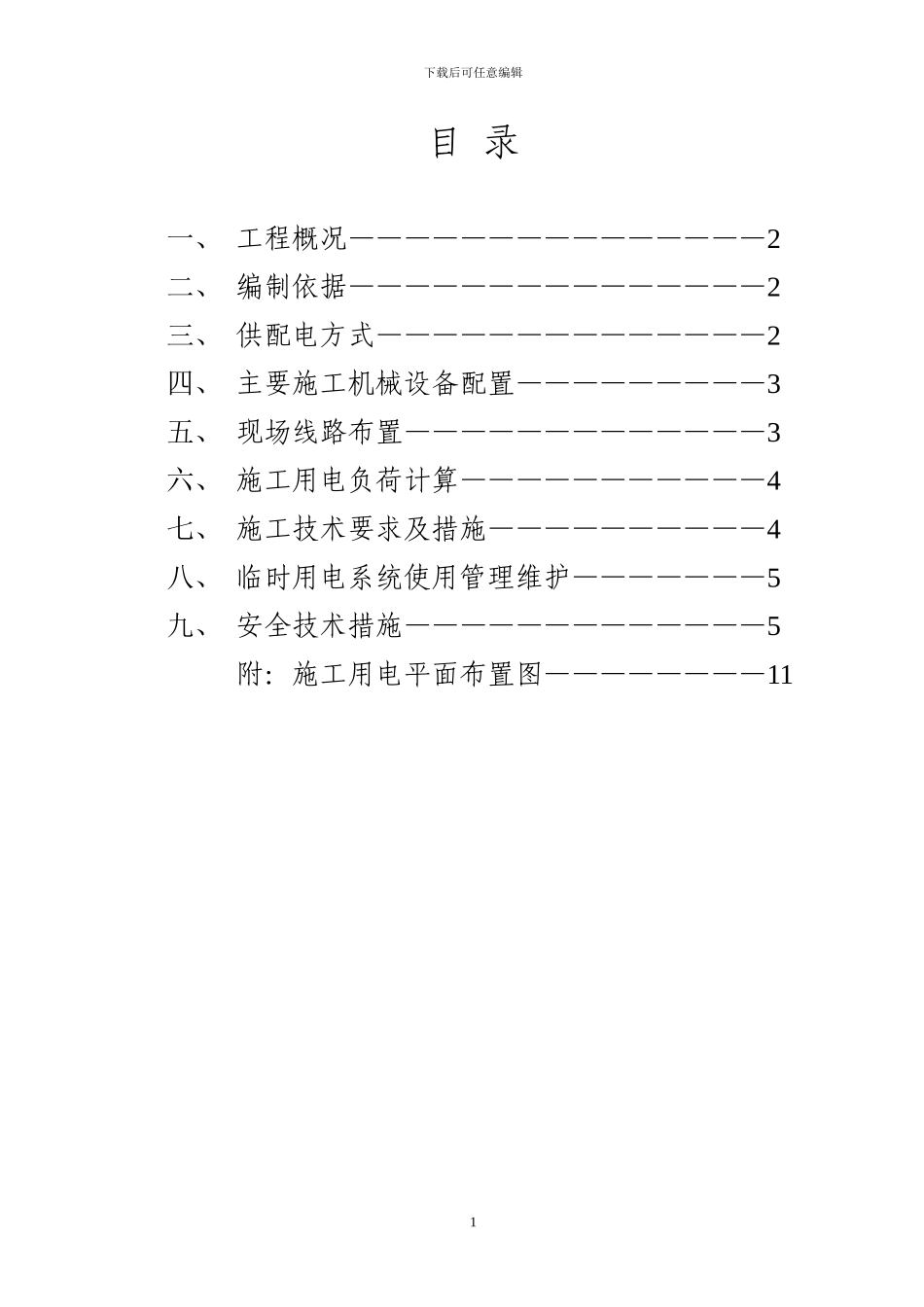

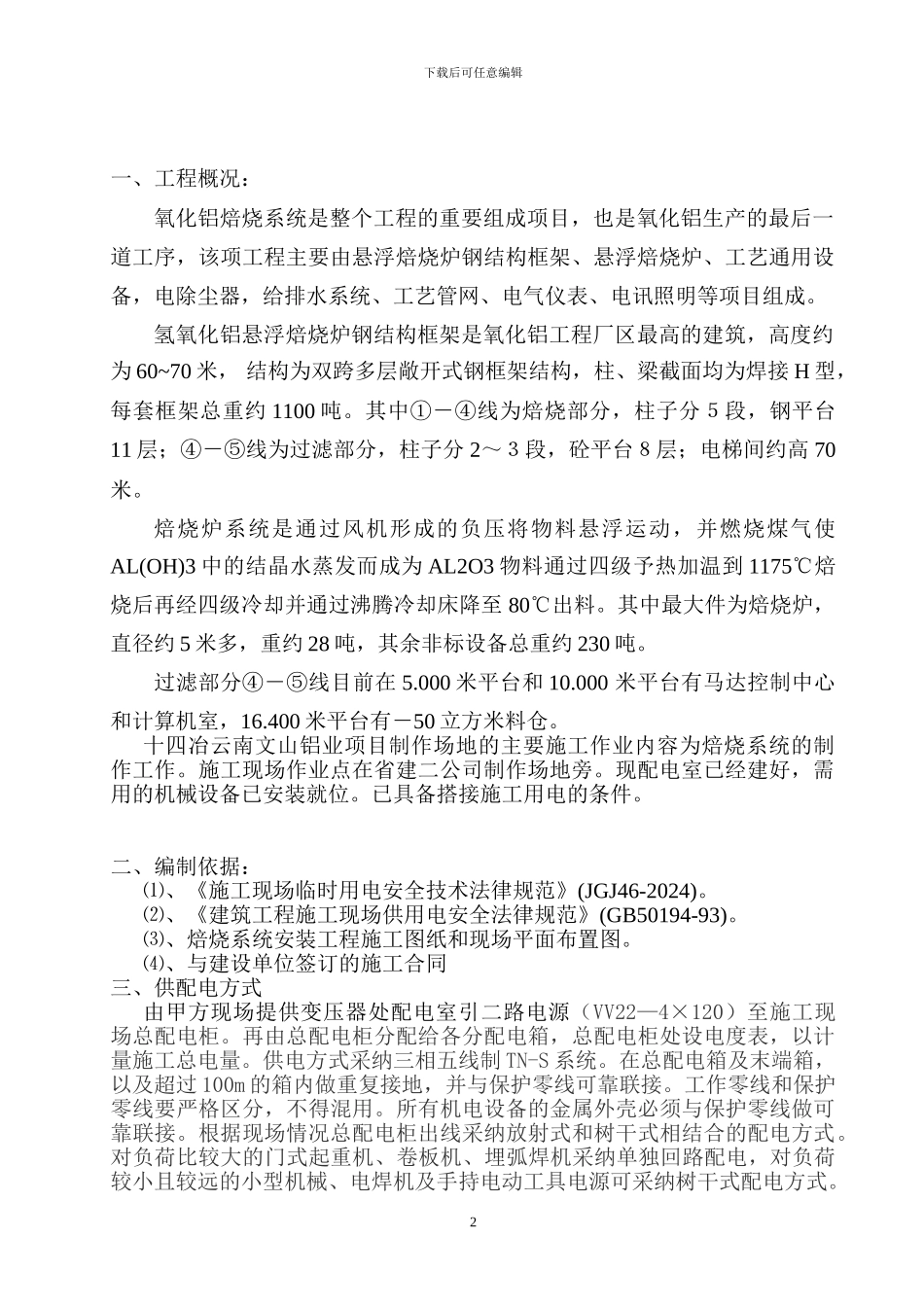

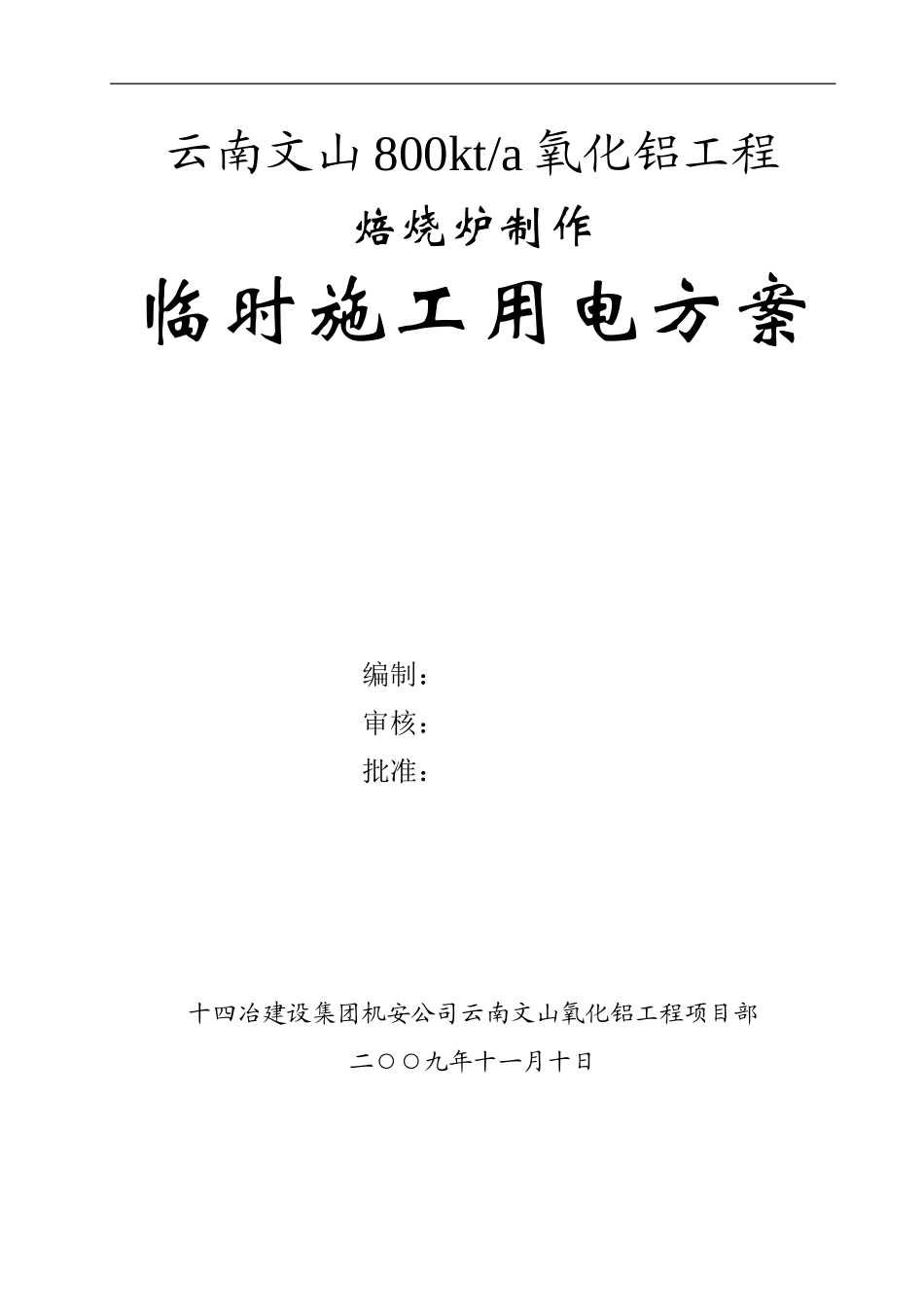

云南文山 800kt/a 氧化铝工程焙烧炉制作临时施工用电方案编制： 审核：批准：十四冶建设集团机安公司云南文山氧化铝工程项目部二○○九年十一月十日下载后可任意编辑目 录一、 工程概况———————————————2二、 编制依据———————————————2三、 供配电方式——————————————2四、 主要施工机械设备配置—————————3五、 现场线路布置—————————————3六、 施工用电负荷计算———————————4七、 施工技术要求及措施——————————4八、 临时用电系统使用管理维护———————5九、 安全技术措施—————————————5附：施工用电平面布置图————————111下载后可任意编辑一、工程概况：氧化铝焙烧系统是整个工程的重要组成项目，也是氧化铝生产的最后一道工序，该项工程主要由悬浮焙烧炉钢结构框架、悬浮焙烧炉、工艺通用设备，电除尘器，给排水系统、工艺管网、电气仪表、电讯照明等项目组成。氢氧化铝悬浮焙烧炉钢结构框架是氧化铝工程厂区最高的建筑，高度约为 60~70 米， 结构为双跨多层敞开式钢框架结构，柱、梁截面均为焊接 H 型，每套框架总重约 1100 吨。其中①－④线为焙烧部分，柱子分５段，钢平台11 层；④－⑤线为过滤部分，柱子分 2～３段，砼平台８层；电梯间约高 70米。焙烧炉系统是通过风机形成的负压将物料悬浮运动，并燃烧煤气使AL(OH)3 中的结晶水蒸发而成为 AL2O3 物料通过四级予热加温到 1175℃焙烧后再经四级冷却并通过沸腾冷却床降至 80℃出料。其中最大件为焙烧炉，直径约 5 米多，重约 28 吨，其余非标设备总重约 230 吨。过滤部分④－⑤线目前在 5.000 米平台和 10.000 米平台有马达控制中心和计算机室，16.400 米平台有－50 立方米料仓。十四冶云南文山铝业项目制作场地的主要施工作业内容为焙烧系统的制作工作。施工现场作业点在省建二公司制作场地旁。现配电室已经建好，需用的机械设备已安装就位。已具备搭接施工用电的条件。二、编制依据：⑴、《施工现场临时用电安全技术法律规范》(JGJ46-2024)。⑵、《建筑工程施工现场供用电安全法律规范》(GB50194-93)。⑶、焙烧系统安装工程施工图纸和现场平面布置图。⑷、与建设单位签订的施工合同三、供配电方式由甲方现场提供变压器处配电室引二路电源（VV22—4×120）至施工现场总配电柜。再由总配电柜分配给各分配电箱，总配电柜处设电度表...
