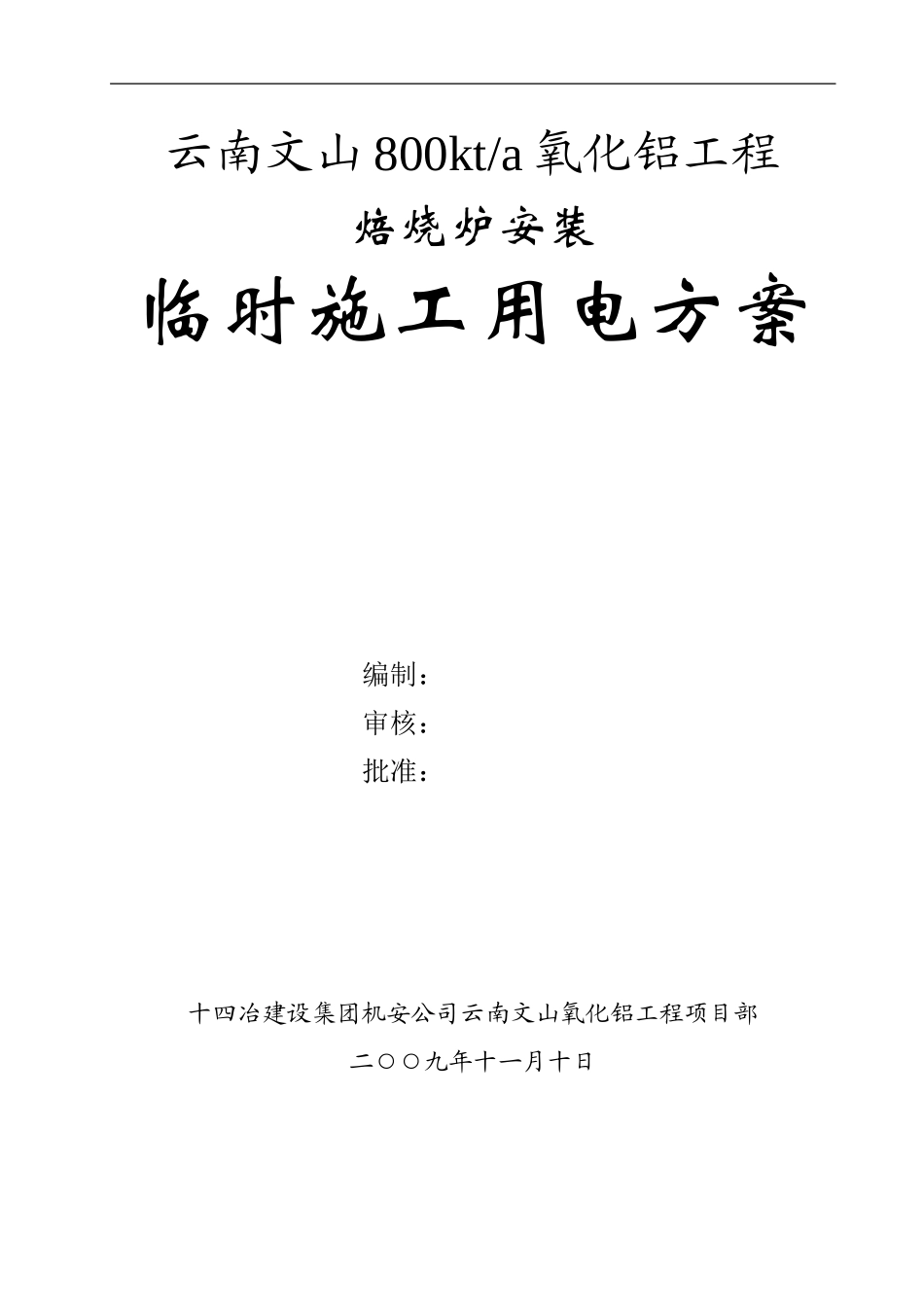

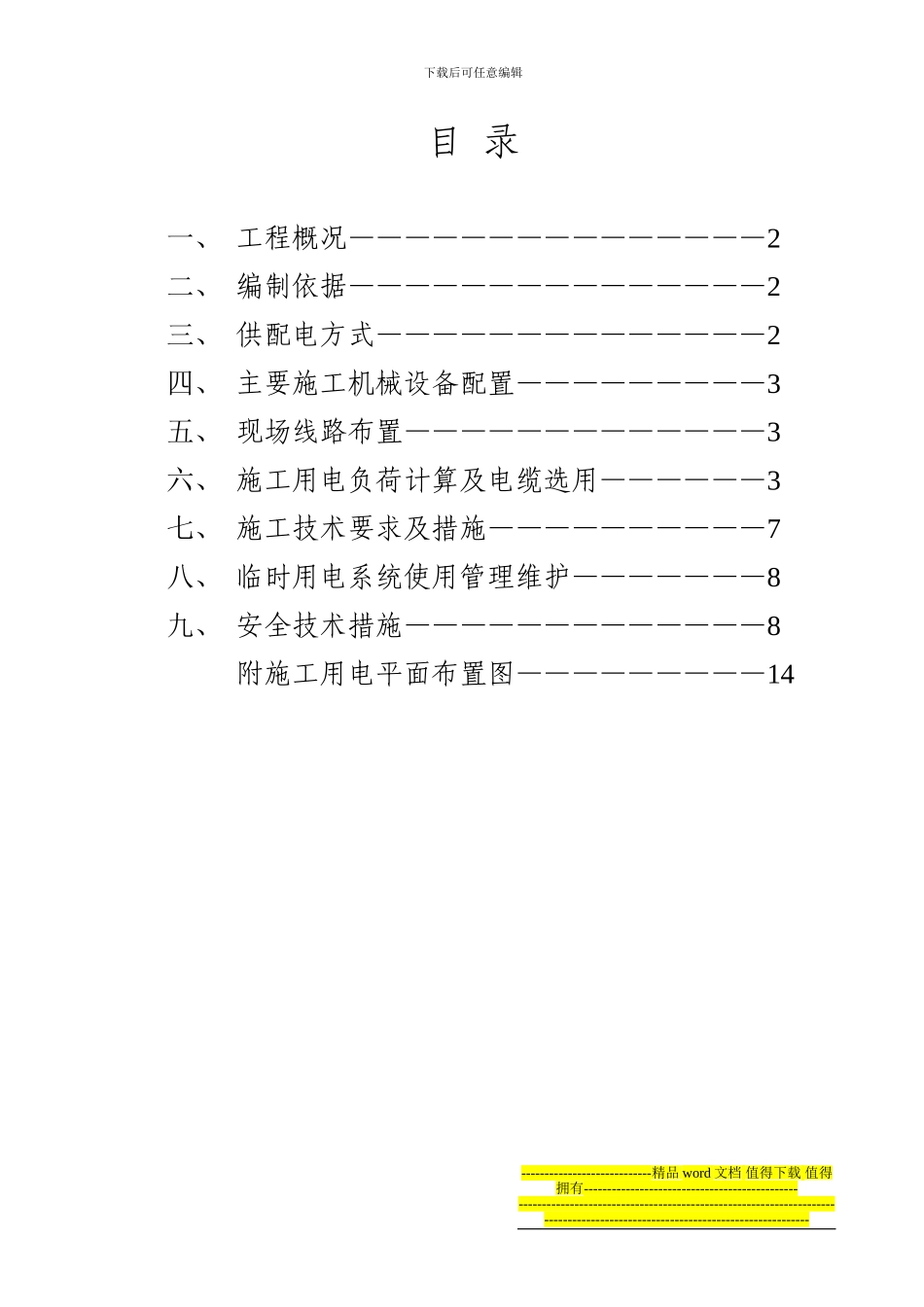

云南文山 800kt/a 氧化铝工程焙烧炉安装临时施工用电方案编制： 审核：批准：十四冶建设集团机安公司云南文山氧化铝工程项目部二○○九年十一月十日下载后可任意编辑目 录一、 工程概况———————————————2二、 编制依据———————————————2三、 供配电方式——————————————2四、 主要施工机械设备配置—————————3五、 现场线路布置—————————————3六、 施工用电负荷计算及电缆选用——————3七、 施工技术要求及措施——————————7八、 临时用电系统使用管理维护———————8九、 安全技术措施—————————————8附施工用电平面布置图—————————14----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑一、工程概况：氧化铝焙烧系统是整个工程的重要组成项目，也是氧化铝生产的最后一道工序，该项工程主要由悬浮焙烧炉钢结构框架、悬浮焙烧炉、工艺通用设备，电除尘器，给排水系统、工艺管网、电气仪表、电讯照明等项目组成。氢氧化铝悬浮焙烧炉钢结构框架是氧化铝工程厂区最高的建筑，高度约为 60~70 米， 结构为双跨多层敞开式钢框架结构，柱、梁截面均为焊接 H 型，每套框架总重约 1100 吨。其中①－④线为焙烧部分，柱子分５段，钢平台11 层；④－⑤线为过滤部分，柱子分 2～３段，砼平台８层；电梯间约高 70米。焙烧炉系统是通过风机形成的负压将物料悬浮运动，并燃烧煤气使AL(OH)3 中的结晶水蒸发而成为 AL2O3 物料通过四级予热加温到 1175℃焙烧后再经四级冷却并通过沸腾冷却床降至 80℃出料。其中最大件为焙烧炉，直径约 5 米多，重约 28 吨，其余非标设备总重约 230 吨。过滤部分④－⑤线目前在 5.000 米平台和 10.000 米平台有马达控制中心和计算机室，16.400 米平台有－50 立方米料仓。电除尘器是氢氧化铝焙烧的关键设备：建筑面积约 160 多平方米， 设备总重约 250 吨左右， 在电收尘器框架旁边有一台 750KW 抽风机， 是全系统功率最大的运转设备，主要提供物料运行的动力。二、编制依据：⑴、《施工现场临时用电安全技术法律规范》(JGJ46-2024)。⑵、《建筑工程施工现场供...
