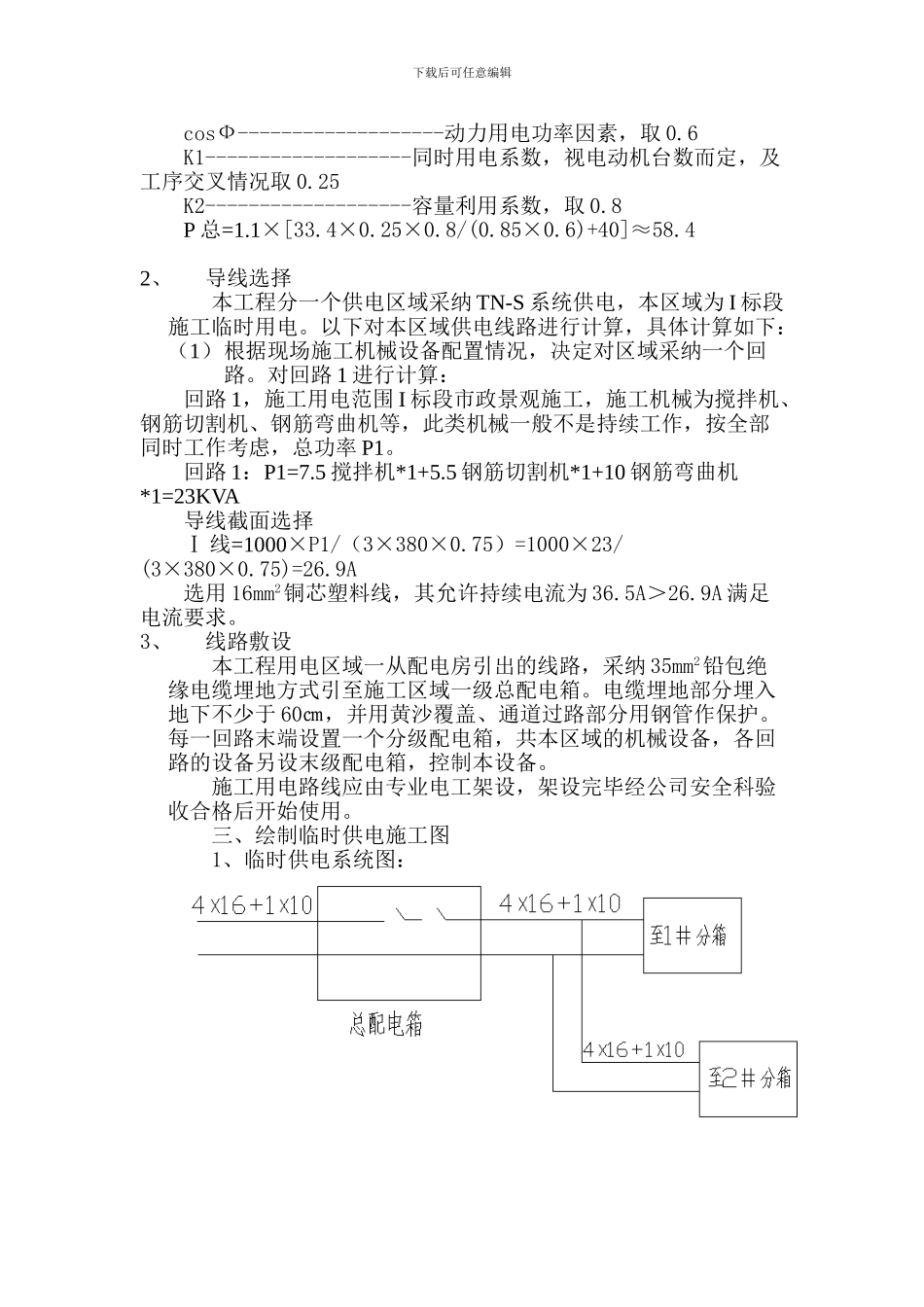

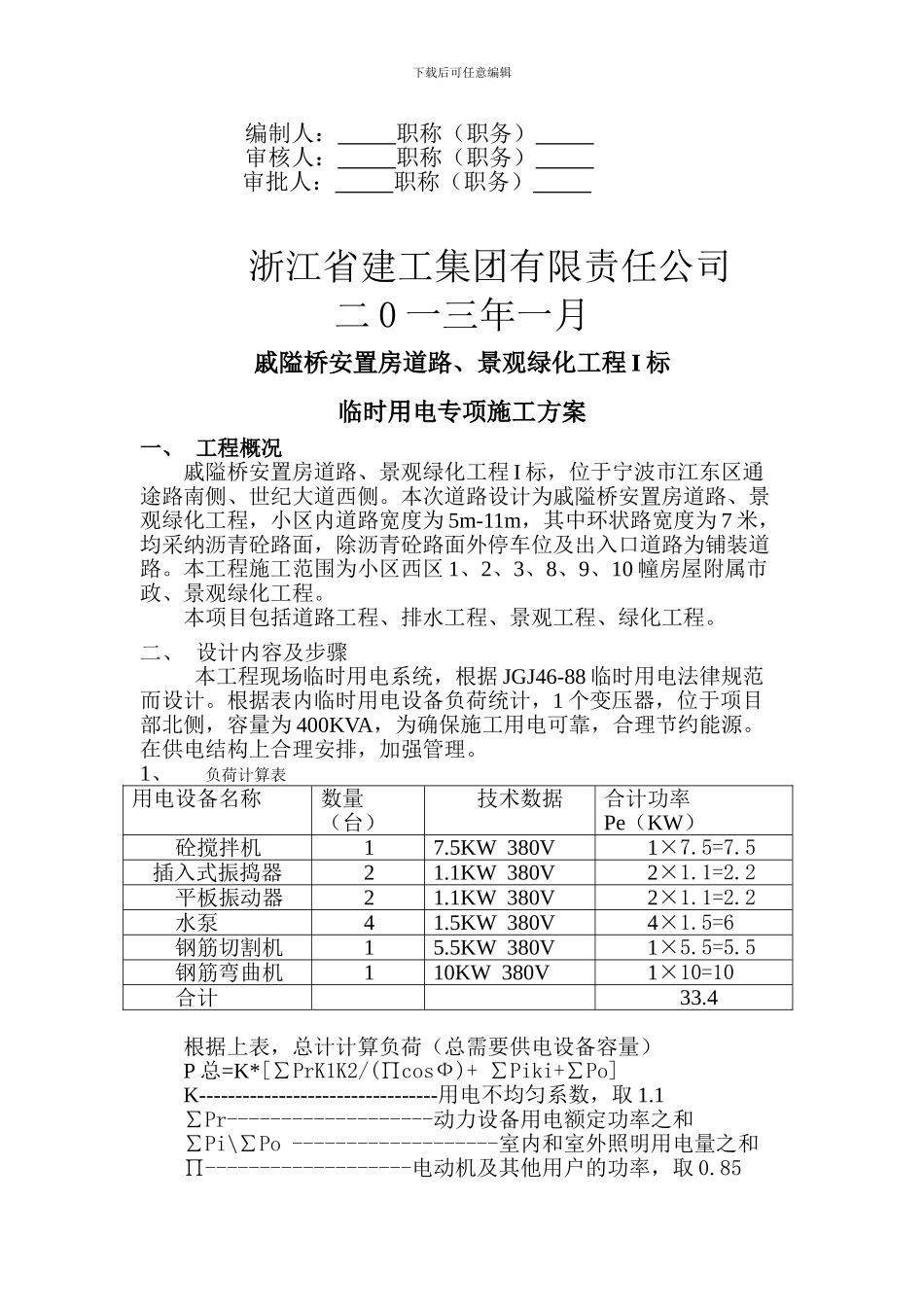

下载后可任意编辑戚隘桥安置房道路、景观绿化工程 I 标临时用电专项方案下载后可任意编辑编制人： 职称（职务） 审核人： 职称（职务） 审批人： 职称（职务） 浙江省建工集团有限责任公司二 0 一三年一月戚隘桥安置房道路、景观绿化工程 I 标 临时用电专项施工方案一、 工程概况戚隘桥安置房道路、景观绿化工程 I 标，位于宁波市江东区通途路南侧、世纪大道西侧。本次道路设计为戚隘桥安置房道路、景观绿化工程，小区内道路宽度为 5m-11m，其中环状路宽度为 7 米，均采纳沥青砼路面，除沥青砼路面外停车位及出入口道路为铺装道路。本工程施工范围为小区西区 1、2、3、8、9、10 幢房屋附属市政、景观绿化工程。本项目包括道路工程、排水工程、景观工程、绿化工程。二、 设计内容及步骤 本工程现场临时用电系统，根据 JGJ46-88 临时用电法律规范而设计。根据表内临时用电设备负荷统计，1 个变压器，位于项目部北侧，容量为 400KVA，为确保施工用电可靠，合理节约能源。在供电结构上合理安排，加强管理。1、负荷计算表用电设备名称数量（台）技术数据合计功率Pe（KW）砼搅拌机17.5KW 380V1×7.5=7.5插入式振捣器21.1KW 380V2×1.1=2.2平板振动器21.1KW 380V2×1.1=2.2水泵41.5KW 380V4×1.5=6钢筋切割机15.5KW 380V1×5.5=5.5钢筋弯曲机110KW 380V1×10=10合计33.4根据上表，总计计算负荷（总需要供电设备容量）P 总=K*[∑PrK1K2/(∏cosФ)+ ∑Piki+∑Po]K---------------------------------用电不均匀系数，取 1.1∑Pr-------------------动力设备用电额定功率之和∑Pi\∑Po -------------------室内和室外照明用电量之和∏-------------------电动机及其他用户的功率，取 0.85下载后可任意编辑cosФ-------------------动力用电功率因素，取 0.6K1-------------------同时用电系数，视电动机台数而定，及工序交叉情况取 0.25K2-------------------容量利用系数，取 0.8P 总=1.1×[33.4×0.25×0.8/(0.85×0.6)+40]≈58.42、导线选择本工程分一个供电区域采纳 TN-S 系统供电，本区域为 I 标段施工临时用电。以下对本区域供电线路进行计算，具体计算如下：（1）根据现场施工机械设备配置情况，决定对区域采纳一个回路。对回路 1 进行计算：回路 1，施工用电范围 I 标段市政景观施工，施工机械为搅拌机、钢筋切割机、钢筋弯曲机等，此类机械一般不是持续工作，按全部同时工作考虑，总功率 P1。回...
