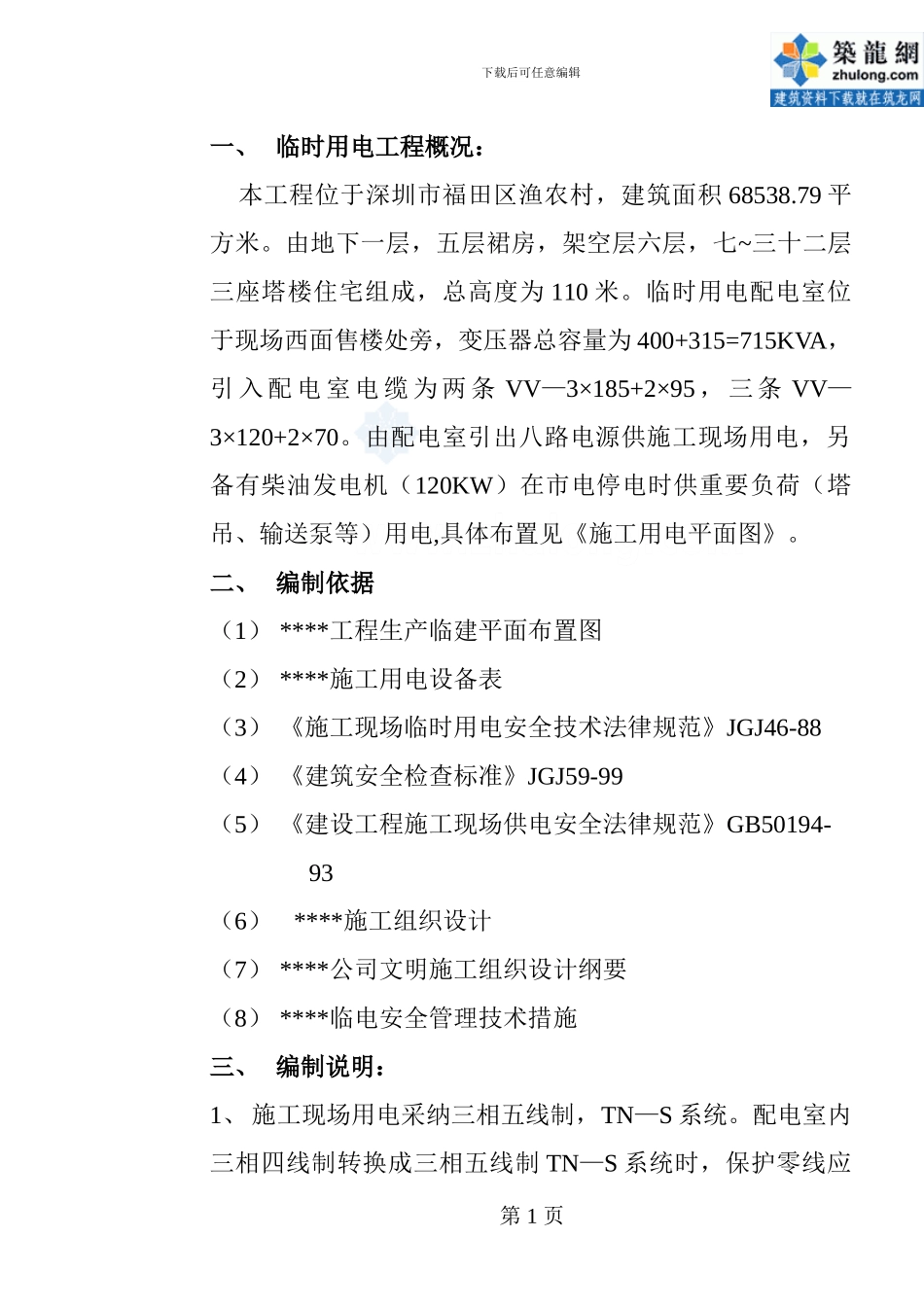

下载后可任意编辑一、 临时用电工程概况： 本工程位于深圳市福田区渔农村，建筑面积 68538.79 平方米。由地下一层，五层裙房，架空层六层，七~三十二层三座塔楼住宅组成，总高度为 110 米。临时用电配电室位于现场西面售楼处旁，变压器总容量为 400+315=715KVA，引 入 配 电 室 电 缆 为 两 条 VV—3×185+2×95 ， 三 条 VV—3×120+2×70。由配电室引出八路电源供施工现场用电，另备有柴油发电机（120KW）在市电停电时供重要负荷（塔吊、输送泵等）用电,具体布置见《施工用电平面图》。二、 编制依据（1） ****工程生产临建平面布置图（2） ****施工用电设备表（3） 《施工现场临时用电安全技术法律规范》JGJ46-88（4） 《建筑安全检查标准》JGJ59-99（5） 《建设工程施工现场供电安全法律规范》GB50194-93（6）****施工组织设计（7） ****公司文明施工组织设计纲要（8） ****临电安全管理技术措施三、 编制说明：1、 施工现场用电采纳三相五线制，TN—S 系统。配电室内三相四线制转换成三相五线制 TN—S 系统时，保护零线应第 1 页 下载后可任意编辑由第一级漏电开关电源侧的工作零线处引出，引出后工作零线与保护零线分别设置接线铜排。施工现场工作零线用淡蓝色线，保护零线用黄绿双色塑料绝缘铜芯导线，不准使用铝芯线或金属裸露线。2、配电室天棚距地面 3 米，配电屏单列布置，正面的操作通道宽度为 1.5 米，配电屏后的维护通道宽度为 0.8 米，侧面为 1 米。配电装置的上端距天棚 0.5 米。配电屏内装设有功、无功电度表，并分路装设电流、电压表。电流表与计费电度表采纳两组电流互感器。配电屏装设短路，过负荷保护装置和漏电保护器，各配电线路分别编号，并标明用途标记。配电室地面铺地砖，上面满铺绝缘胶垫。配电室的门向外开，并配锁，门上有明显的警告标志，门口处设置干粉灭火器和沙箱。配电室引出电缆处的孔洞需用防火棉封堵，沥青浇注。3、配电室引至施工现场的电缆线路采纳直接埋地敷设, 埋深 0.6 米,在电缆上下方各均匀铺设 50mm 厚度的细沙，然后在上面覆盖红砖做保护层，最后填土覆盖。电缆在不受机械损伤处采纳穿 UPVC 保护管沿建筑边沿敷设，距建筑物边沿 2 米，过道路处穿镀锌钢管埋地保护（埋深 0.6 米），其它地方根据现场情况架空明敷。电缆沿墙壁水平敷设时用角钢支架及绝缘子固定，电缆扎带绑扎固定，距地 1.8 米。电缆过墙体穿镀锌钢套管保护, 电缆转...
