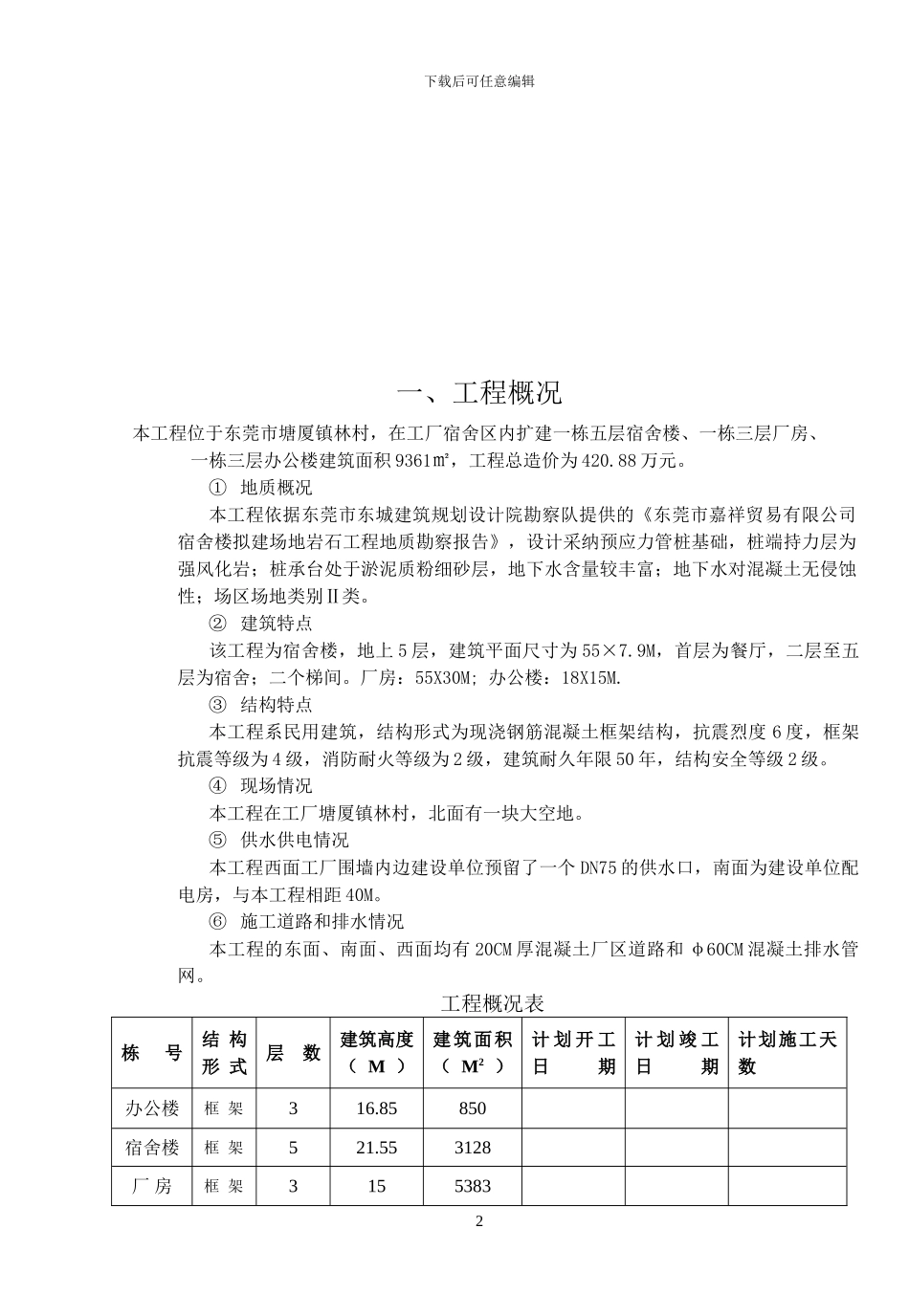

下载后可任意编辑目录一、工程概况二、作电特点三、编制目的 四、编制要求 五、用电计算 六、安全管理规定 七、供电示意图 1下载后可任意编辑一、工程概况本工程位于东莞市塘厦镇林村，在工厂宿舍区内扩建一栋五层宿舍楼、一栋三层厂房、一栋三层办公楼建筑面积 9361㎡，工程总造价为 420.88 万元。① 地质概况本工程依据东莞市东城建筑规划设计院勘察队提供的《东莞市嘉祥贸易有限公司宿舍楼拟建场地岩石工程地质勘察报告》，设计采纳预应力管桩基础，桩端持力层为强风化岩；桩承台处于淤泥质粉细砂层，地下水含量较丰富；地下水对混凝土无侵蚀性；场区场地类别Ⅱ类。② 建筑特点该工程为宿舍楼，地上 5 层，建筑平面尺寸为 55×7.9M，首层为餐厅，二层至五层为宿舍；二个梯间。厂房：55X30M; 办公楼：18X15M.③ 结构特点本工程系民用建筑，结构形式为现浇钢筋混凝土框架结构，抗震烈度 6 度，框架抗震等级为 4 级，消防耐火等级为 2 级，建筑耐久年限 50 年，结构安全等级 2 级。④ 现场情况本工程在工厂塘厦镇林村，北面有一块大空地。⑤ 供水供电情况本工程西面工厂围墙内边建设单位预留了一个 DN75 的供水口，南面为建设单位配电房，与本工程相距 40M。⑥ 施工道路和排水情况本工程的东面、南面、西面均有 20CM 厚混凝土厂区道路和 φ60CM 混凝土排水管网。 工程概况表栋 号结 构形 式层 数建筑高度（ M ）建筑面积（ M2 ）计 划 开 工日期计 划 竣 工日期计划施工天数办公楼框 架316.85850宿舍楼框 架521.553128厂 房框 架31553832下载后可任意编辑二、用电特点 本工程主要用电设备按建筑物及钢材加工场分成三处，即是架设电线路要分散成三路。主要用电设备是电渣压力焊机、强制式混凝土搅拌机、砂浆搅拌机、钢筋调直机、钢筋切断机、钢筋弯曲机、木工电锯、插入式振捣器、平板式振捣器、日常照明灯等。现场施工用电由业主提供的三变配电房(1500kVA的三相电源)引入，现场设1个主配电箱，3个分配电箱分担各单位工程的电负荷，场地沿施工便道每15m设置电杆及照明路灯，各主入口和道路交叉口设置照明路灯(其布置详见总平面布置图)，电线的铺设，配电箱、漏电保护器的设备均应符合国家规定的施工现场用电安全规程。三、编制目的 主体工程即将开始施工，为了提供主体施工过程及后期机电安装、装修工程用电，特编制此方案。此用电方案对土建、安装、装修等整个施工过程用电进行整体规划，...
