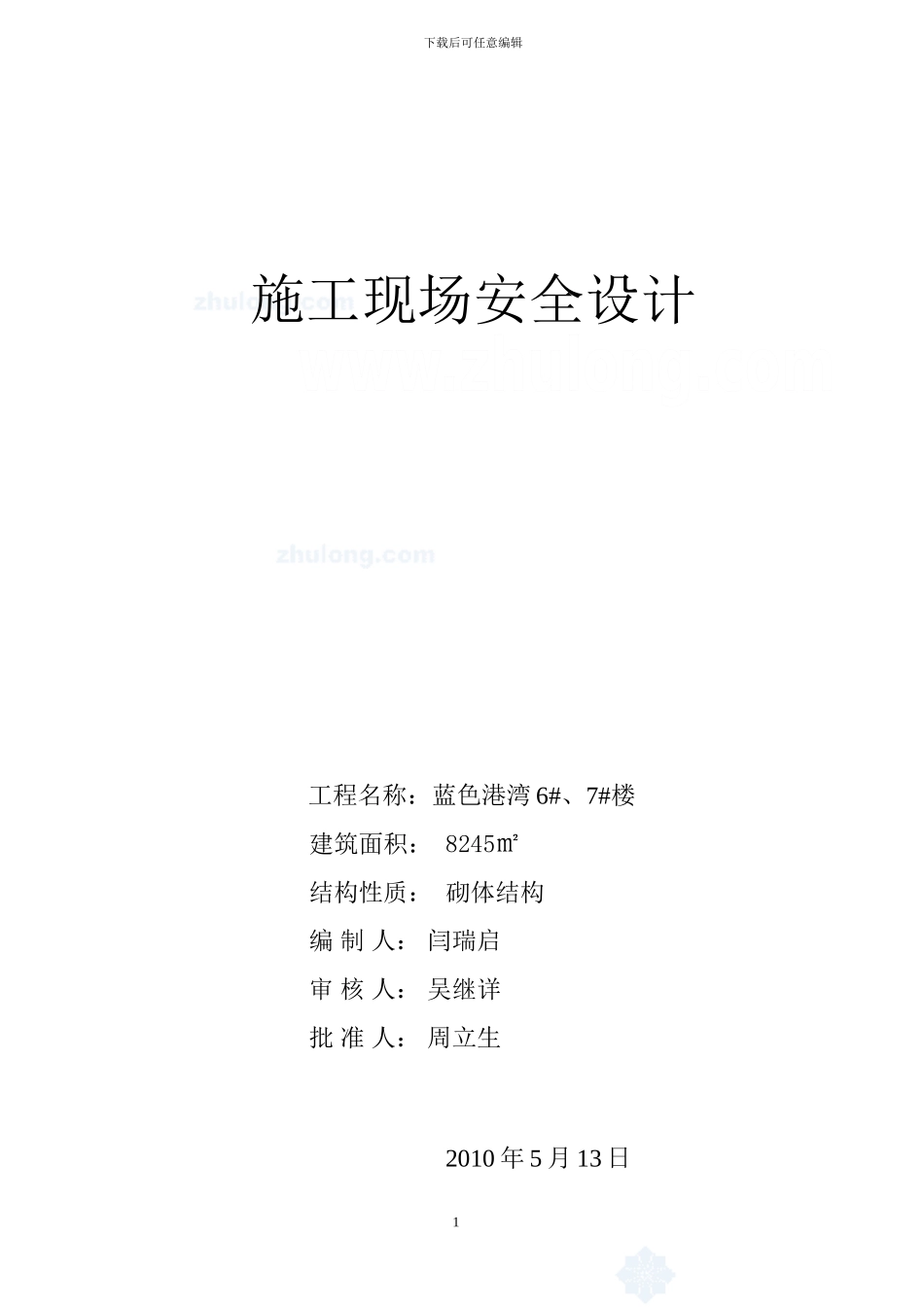

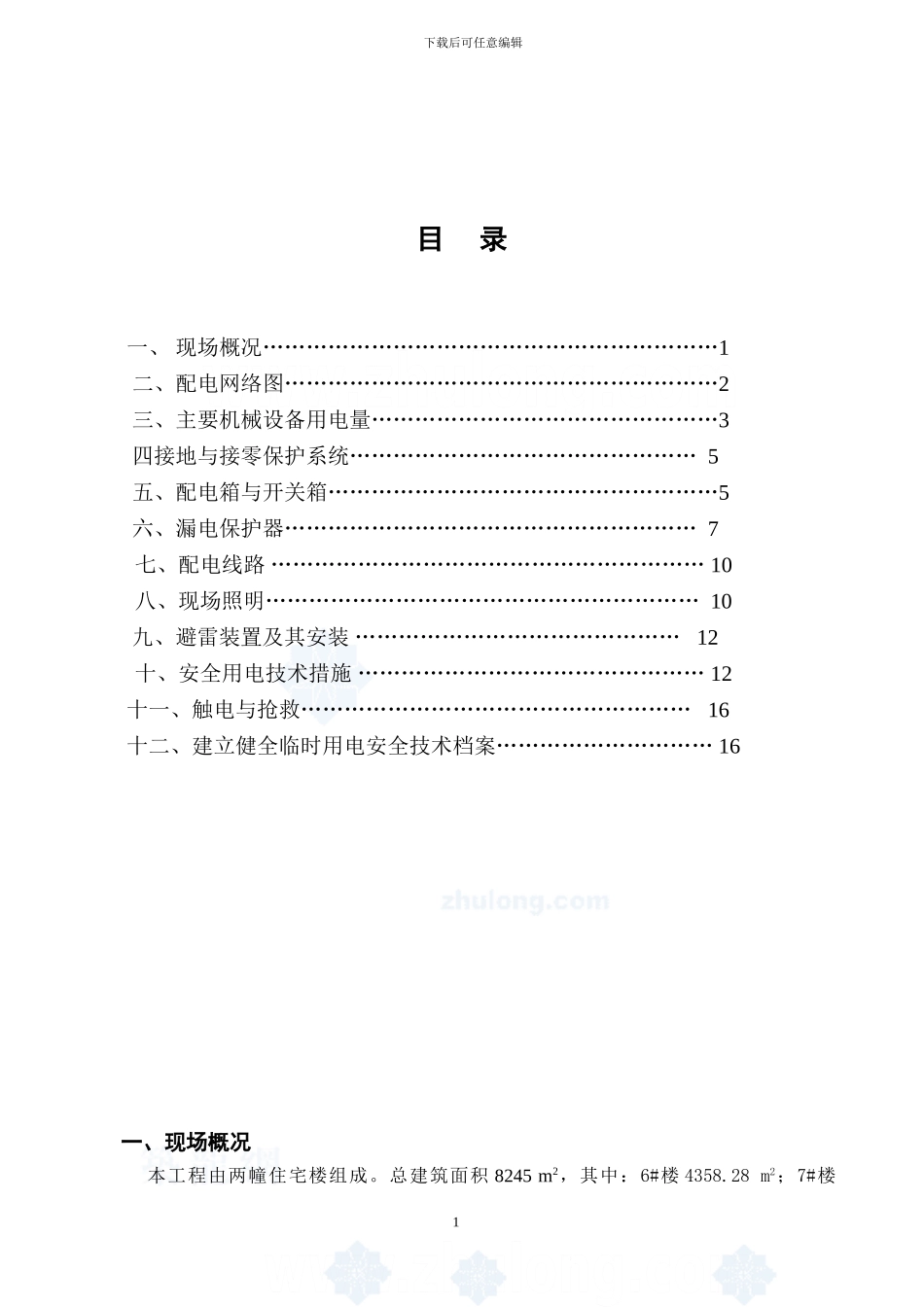

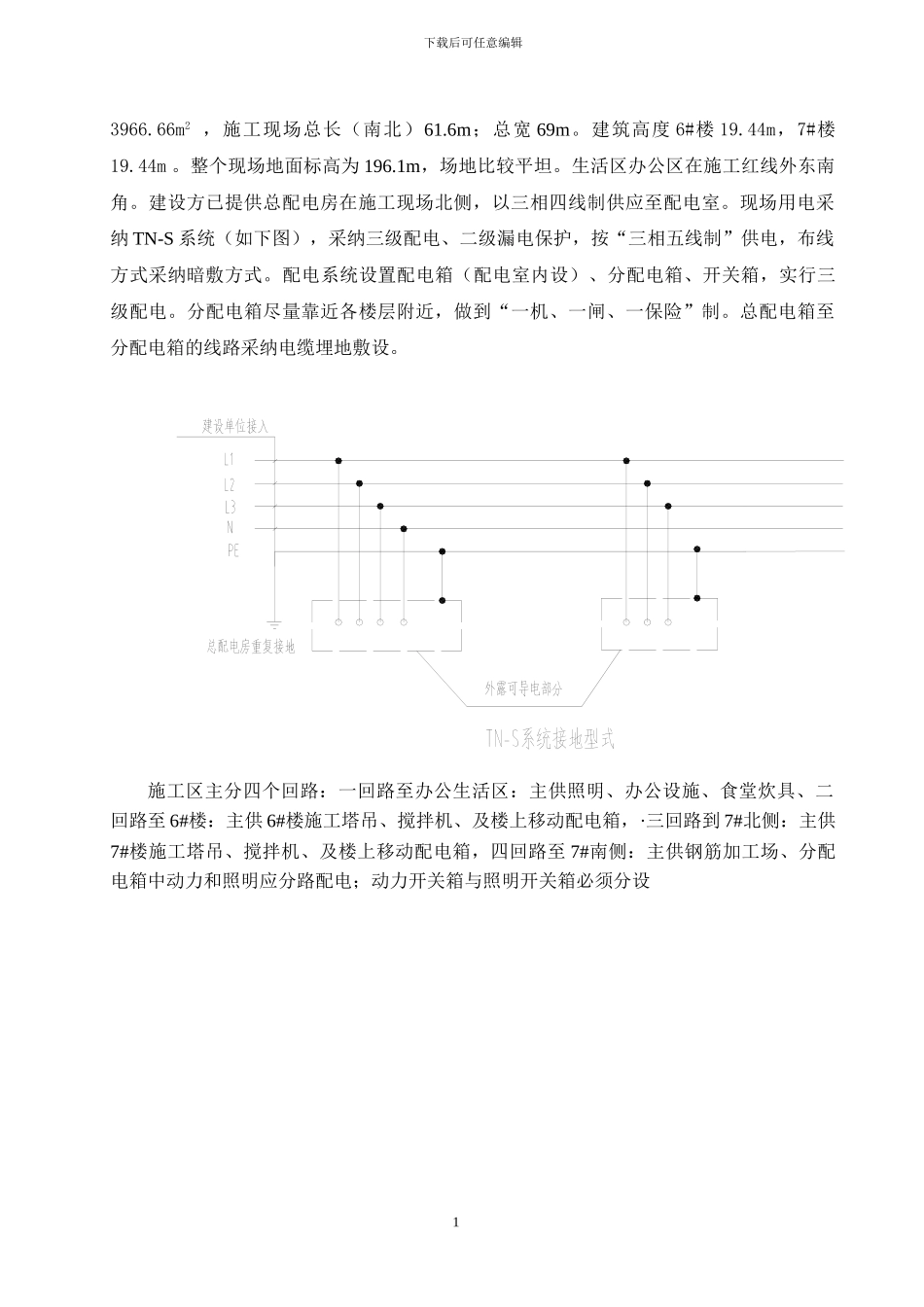

下载后可任意编辑施工现场安全设计工程名称：蓝色港湾 6#、7#楼 建筑面积： 8245㎡结构性质： 砌体结构编 制 人： 闫瑞启审 核 人： 吴继详批 准 人： 周立生 2010 年 5 月 13 日 1下载后可任意编辑目 录一、 现场概况………………………………………………………1二、配电网络图……………………………………………………2三、主要机械设备用电量…………………………………………3四接地与接零保护系统………………………………………… 5五、配电箱与开关箱………………………………………………5六、漏电保护器………………………………………………… 7七、配电线路 …………………………………………………… 10八、现场照明…………………………………………………… 10九、避雷装置及其安装 ……………………………………… 12十、安全用电技术措施 ………………………………………… 12十一、触电与抢救……………………………………………… 16十二、建立健全临时用电安全技术档案………………………… 16一、现场概况本工程由两幢住宅楼组成。总建筑面积 8245 m2，其中：6#楼 4358.28 m2；7#楼 1下载后可任意编辑3966.66m2 ，施工现场总长（南北）61.6m；总宽 69m。建筑高度 6#楼 19.44m，7#楼19.44m 。整个现场地面标高为 196.1m，场地比较平坦。生活区办公区在施工红线外东南角。建设方已提供总配电房在施工现场北侧，以三相四线制供应至配电室。现场用电采纳 TN-S 系统（如下图），采纳三级配电、二级漏电保护，按“三相五线制”供电，布线方式采纳暗敷方式。配电系统设置配电箱（配电室内设）、分配电箱、开关箱，实行三级配电。分配电箱尽量靠近各楼层附近，做到“一机、一闸、一保险”制。总配电箱至分配电箱的线路采纳电缆埋地敷设。施工区主分四个回路：一回路至办公生活区：主供照明、办公设施、食堂炊具、二回路至 6#楼：主供 6#楼施工塔吊、搅拌机、及楼上移动配电箱，·三回路到 7#北侧：主供7#楼施工塔吊、搅拌机、及楼上移动配电箱，四回路至 7#南侧：主供钢筋加工场、分配电箱中动力和照明应分路配电；动力开关箱与照明开关箱必须分设 1下载后可任意编辑三、主要机械设备用电负荷：四、接地与接零保护系统 1．本工程施工现场比较狭小，用电设备较多，用电量大。为防止在 TN-C 三相四线接零保护情况下由于共用中性线而使中性线带电，造成触电事故而采纳 TN-S 三...
