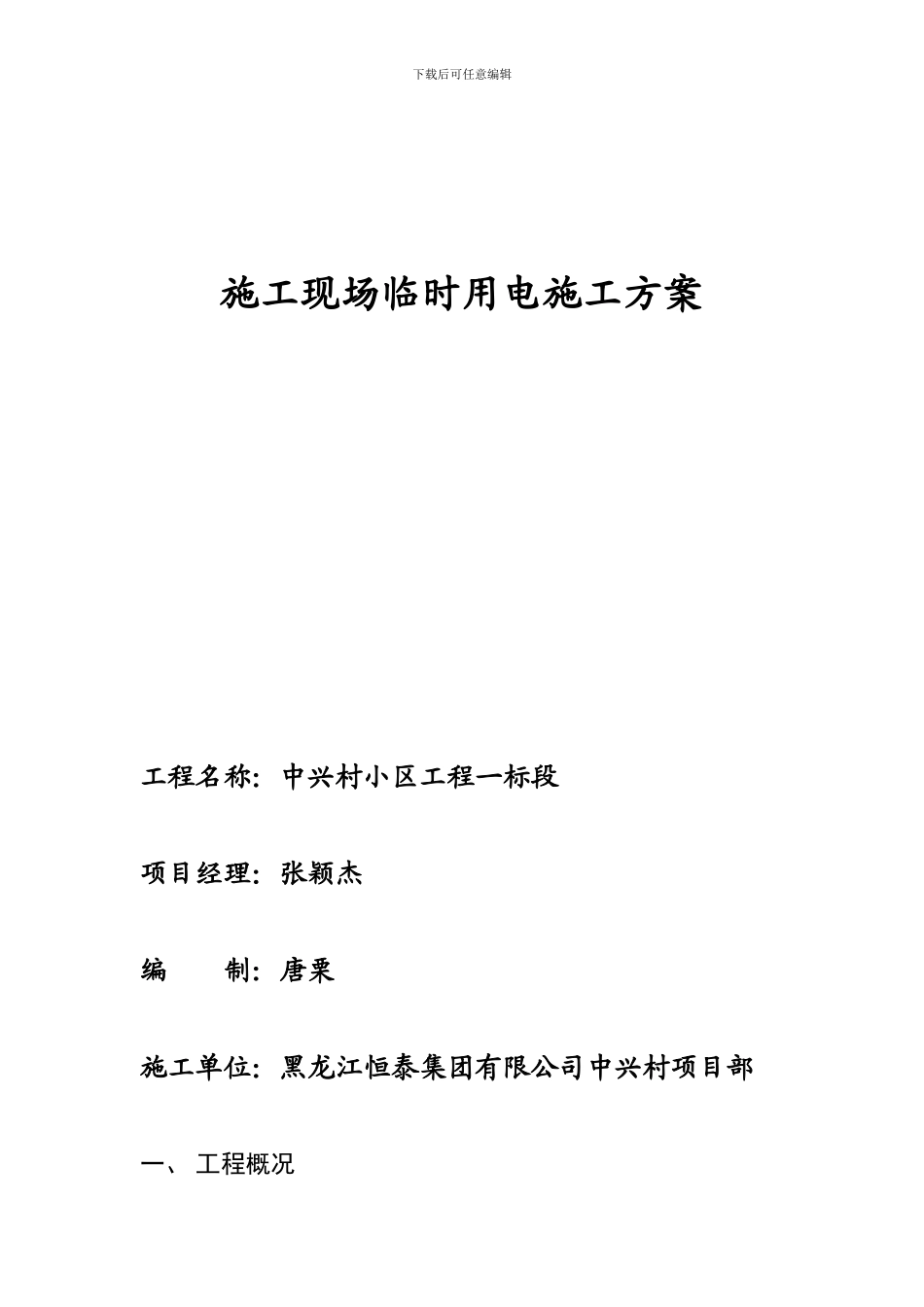

下载后可任意编辑施工现场临时用电施工方案工程名称：中兴村小区工程一标段项目经理：张颖杰编 制：唐栗施工单位：黑龙江恒泰集团有限公司中兴村项目部一、 工程概况下载后可任意编辑工程名称：中兴村小区工程一标段建设单位：佳木斯市新时代城市基础设施建设投资（集团）有限公司施工单位：黑龙江恒泰集团有限公司建筑面积：61376.56㎡结构类型：砖混单位工程：12 个开工日期：2009 年 5 月 5 日竣工日期：2009 年 9 月 30 日二、编制依据1、《电气装置安装工程电缆线路及验收法律规范》（GB 50168-92）2、《电气装置安装工程 35KV 及以下架空线路及验收法律规范》（GB 50173-92）3、《建设工程施工现场供用电安全法律规范》（GB 50194-93）4、《电力建设安全施工管理规定》5、根据《施工组织总设计》二、配电系统的布置1、系统形式选择本工程采纳 250KVA 变压器直接供电。根据施工平面图中各用电设备的位置、数量及现场情况，拟采纳放射式与树干式或混合的配下载后可任意编辑电方式，由分配电箱到用电设备均采纳放射式，以保证设备相互之间无干扰。施工现场共计分四路，第一路钢筋工棚橡皮铜芯电缆，由总箱设到钢筋工棚，二极配电；由二极配电箱分 6 路分别向钢筋工棚及焊工棚供电；第二路 1#、2#塔吊中间，橡皮铜芯电缆，由总箱设到 1#、2#塔吊中间二极配电箱分五路分别向塔吊、搅拌机站及楼上供电；第三路同第二路；第四路木工棚。橡皮铜芯电缆由总箱段设到木工棚二极配电，由二极配电分四路向电锯、电刨子供电。（具体布置见平面图）。2、配电干线除由总配电箱引出的场区照明支路和移动配电箱外，均采纳五芯橡皮绝缘线缆铺设。移动配电箱和各支路均选用 500 伏VV 橡皮绝缘电缆线。3、电器装置选择（1）总配电箱及分配电箱均设总自动空气开关及分路自动空气开关或刀闸开关，用电设备处工作电流大于 60A 用自动空气开关。自动开关选用 DZ10 型，刀闸开关用 HK 型。（2）每台用电设备均有各自专用的开关箱，实行“一机一闸一漏一箱”制。（3）总配电箱装设一块 0-450V 的电压表和一块 0-600A 的电流表。（4）照明和动力合用一配电箱，但照明与动力分路设置，每一个配电箱照明部分安装一个两级漏电保护器和刀闸开关。4、配电系统的保护装置（1）整个系统采纳 TN-S 三相五线制保护接零系统。在总配电箱处下载后可任意编辑及 2#、3#分箱处做重复接地，接地电阻小于 10 欧姆。保护线专用一根黄、绿间色 B...
