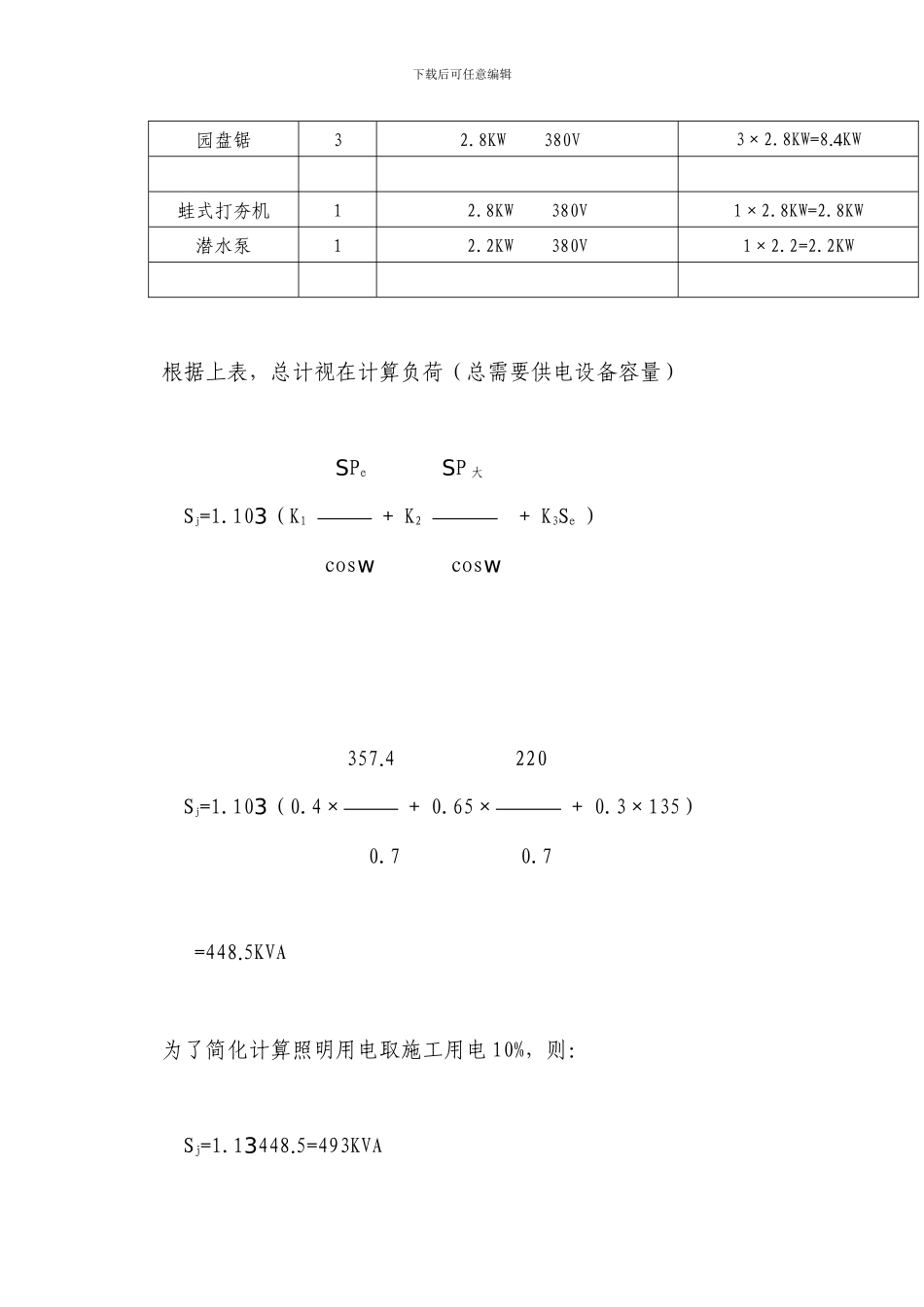

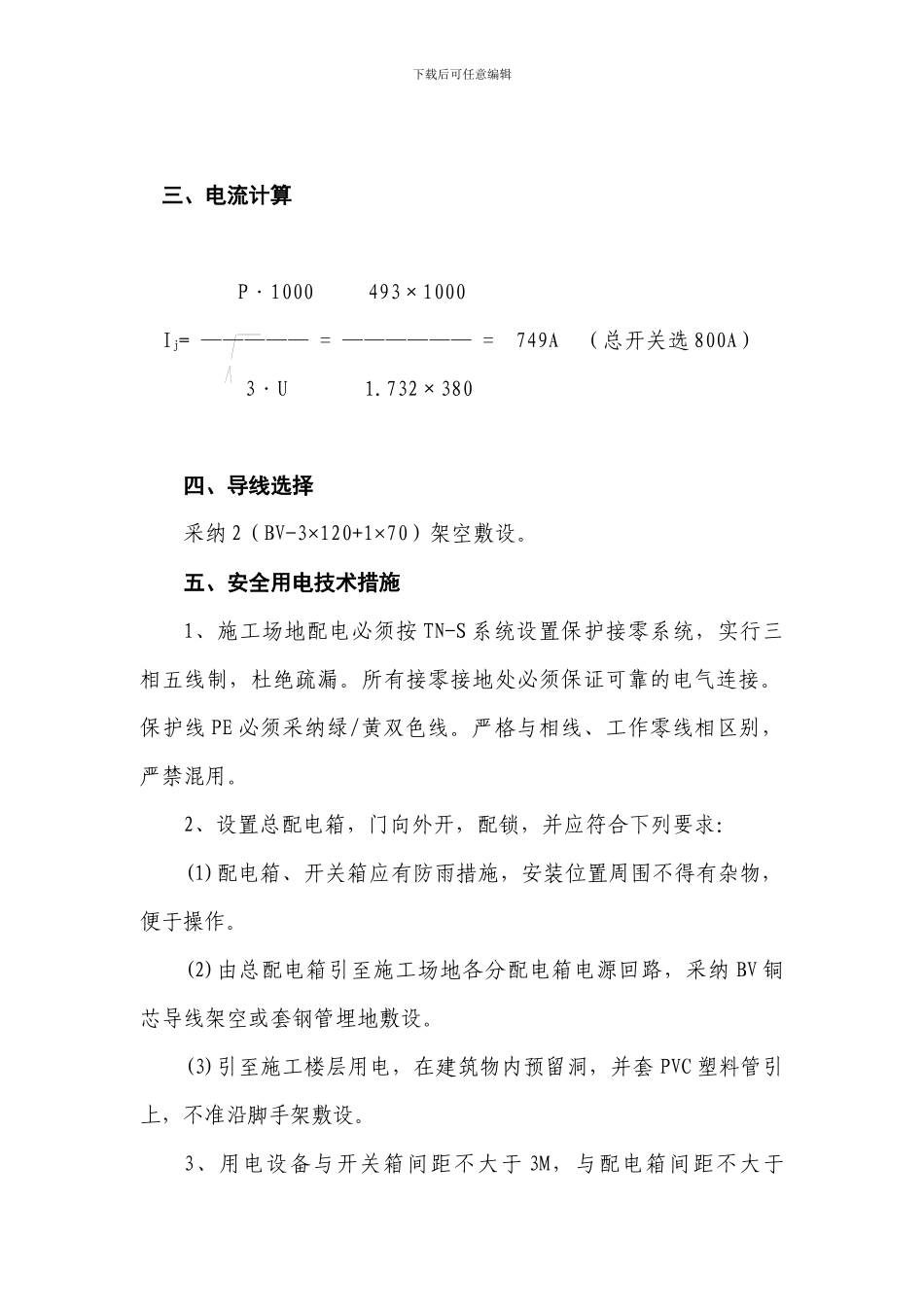

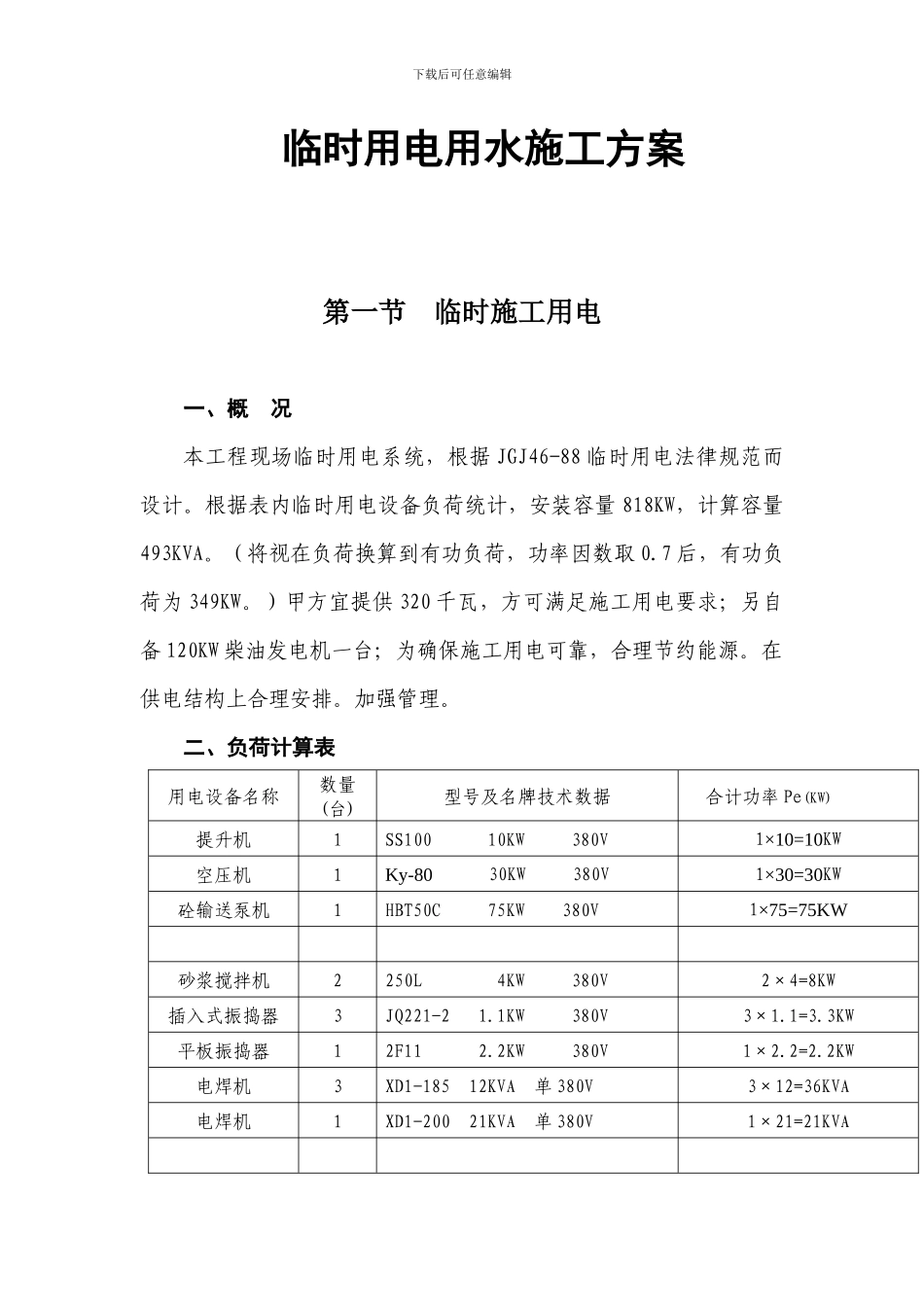

下载后可任意编辑临时用电用水施工方案第一节 临时施工用电一、概 况本工程现场临时用电系统，根据 JGJ46-88 临时用电法律规范而设计。根据表内临时用电设备负荷统计，安装容量 818KW，计算容量493KVA。（将视在负荷换算到有功负荷，功率因数取 0.7 后，有功负荷为 349KW。）甲方宜提供 320 千瓦，方可满足施工用电要求；另自备 120KW 柴油发电机一台；为确保施工用电可靠，合理节约能源。在供电结构上合理安排。加强管理。二、负荷计算表用电设备名称数量(台)型号及名牌技术数据合计功率 Pe(KW)提升机1SS100 10KW 380V1×10=10KW空压机1Ky-80 30KW 380V1×30=30KW砼输送泵机1HBT50C 75KW 380V1×75=75KW砂浆搅拌机2250L 4KW 380V2×4=8KW插入式振捣器3JQ221-2 1.1KW 380V3×1.1=3.3KW平板振捣器12F11 2.2KW 380V1×2.2=2.2KW电焊机3XD1-185 12KVA 单 380V 3×12=36KVA电焊机1XD1-200 21KVA 单 380V 1×21=21KVA下载后可任意编辑园盘锯32.8KW 380V3×2.8KW=8.4KW蛙式打夯机12.8KW 380V1×2.8KW=2.8KW潜水泵12.2KW 380V1×2.2=2.2KW根据上表，总计视在计算负荷（总需要供电设备容量） SPe SP 大Sj=1.103（K1 + K2 + K3Se ） cosw cosw 357.4 220Sj=1.103（0.4× + 0.65× + 0.3×135） 0.7 0.7 =448.5KVA 为了简化计算照明用电取施工用电 10%，则： Sj=1.13448.5=493KVA下载后可任意编辑 三、电流计算 P·1000 493×1000 Ij= ————— = —————— = 749A （总开关选 800A） 3·U 1.732×380四、导线选择采纳 2（BV-3×120+1×70）架空敷设。五、安全用电技术措施1、施工场地配电必须按 TN-S 系统设置保护接零系统，实行三相五线制，杜绝疏漏。所有接零接地处必须保证可靠的电气连接。保护线 PE 必须采纳绿/黄双色线。严格与相线、工作零线相区别，严禁混用。 2、设置总配电箱，门向外开，配锁，并应符合下列要求：(1)配电箱、开关箱应有防雨措施，安装位置周围不得有杂物，便于操作。(2)由总配电箱引至施工场地各分配电箱电源回路，采纳 BV 铜芯导线架空或套钢管埋地敷设。(3)引至施工楼层用电，在建筑物内预留洞，并套 PVC 塑料管引上，不准沿脚手架敷设。3、用电设备与开关箱间距不大于 3M，与配电箱间距不大于下载后可任意编辑30M，开关箱漏电保护器的额定漏电动作电流应选用 30mA，额定漏电动作时间应小于 0.1 秒，水泵及特别潮湿场所，漏电动作电...
