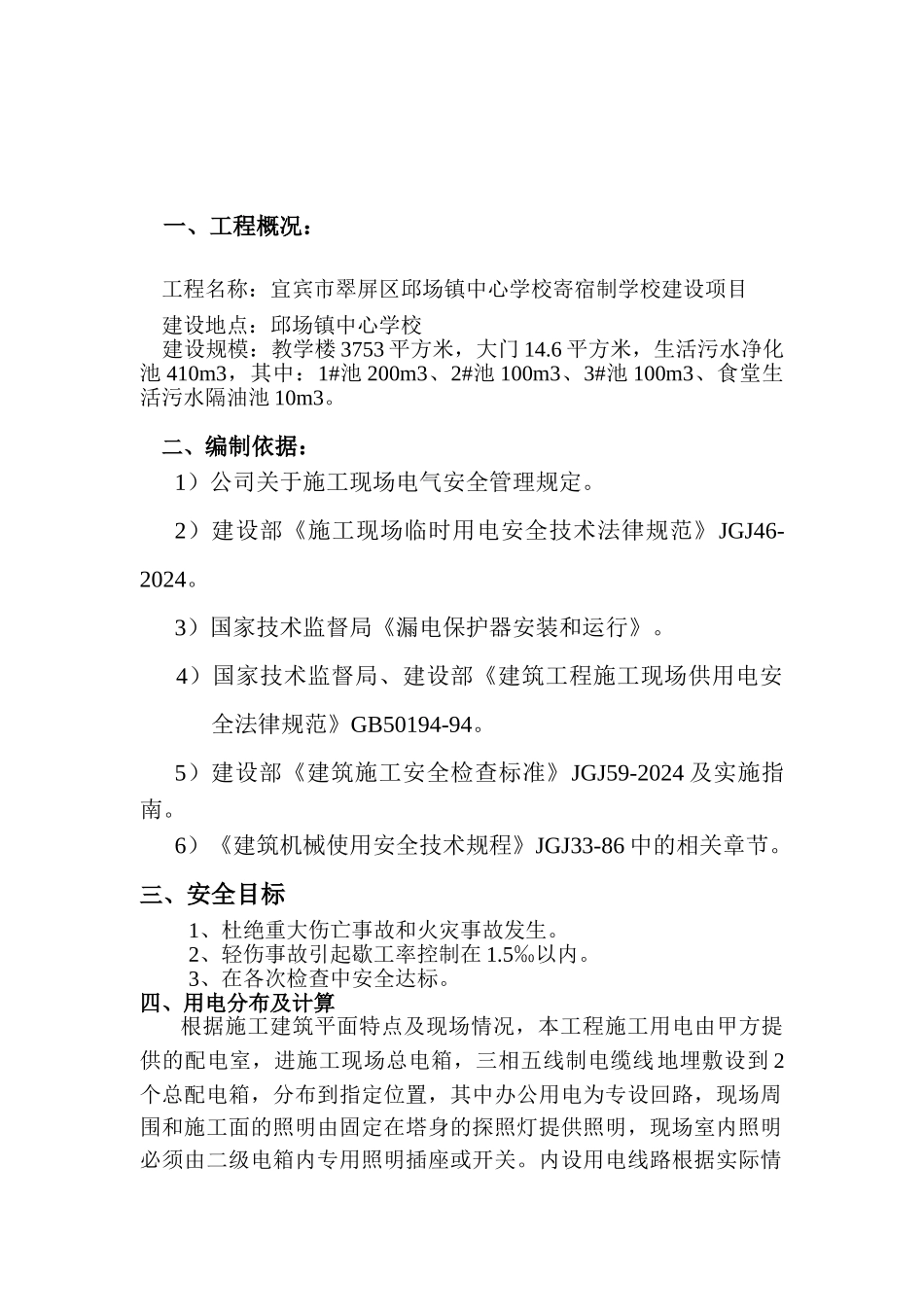

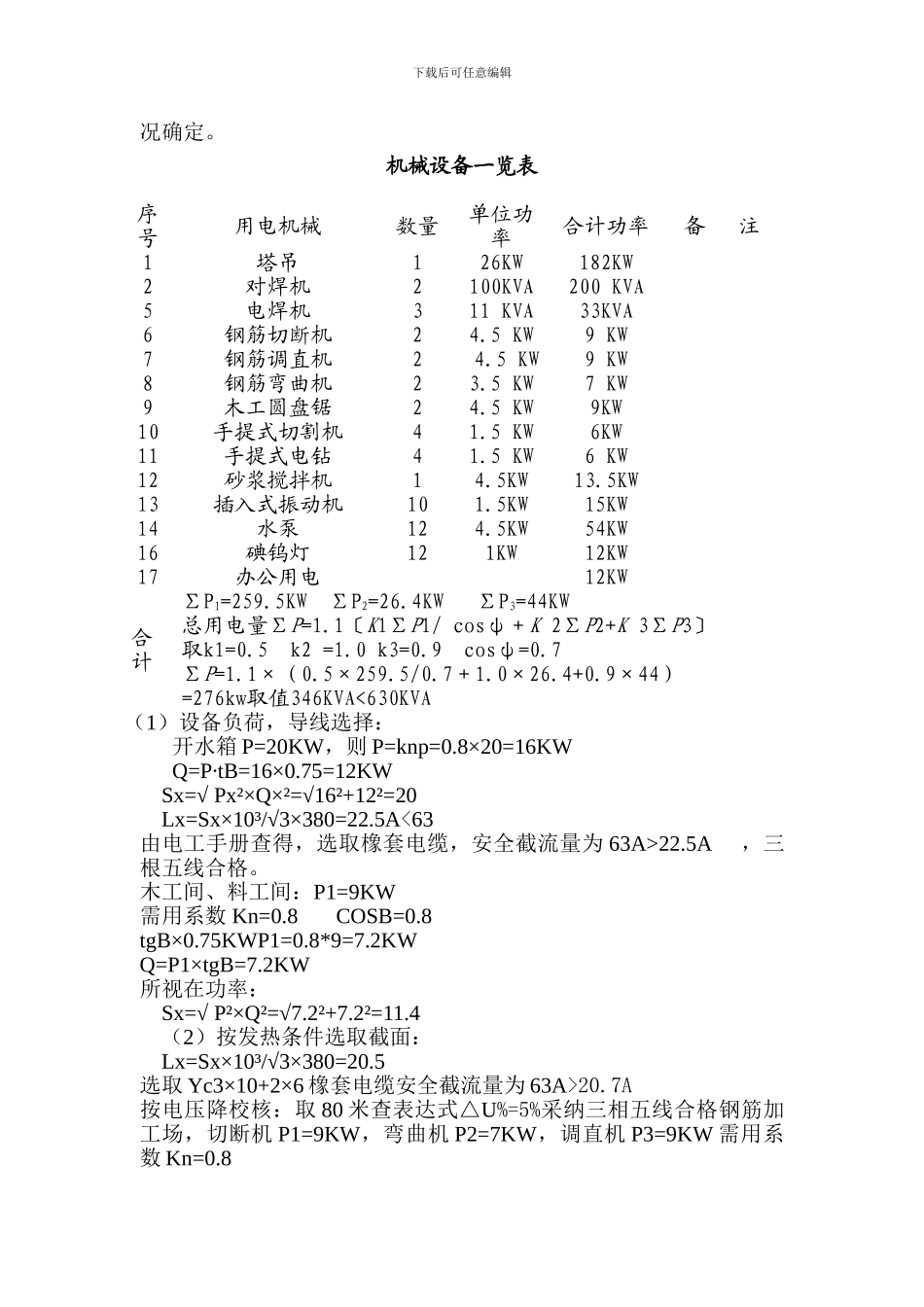

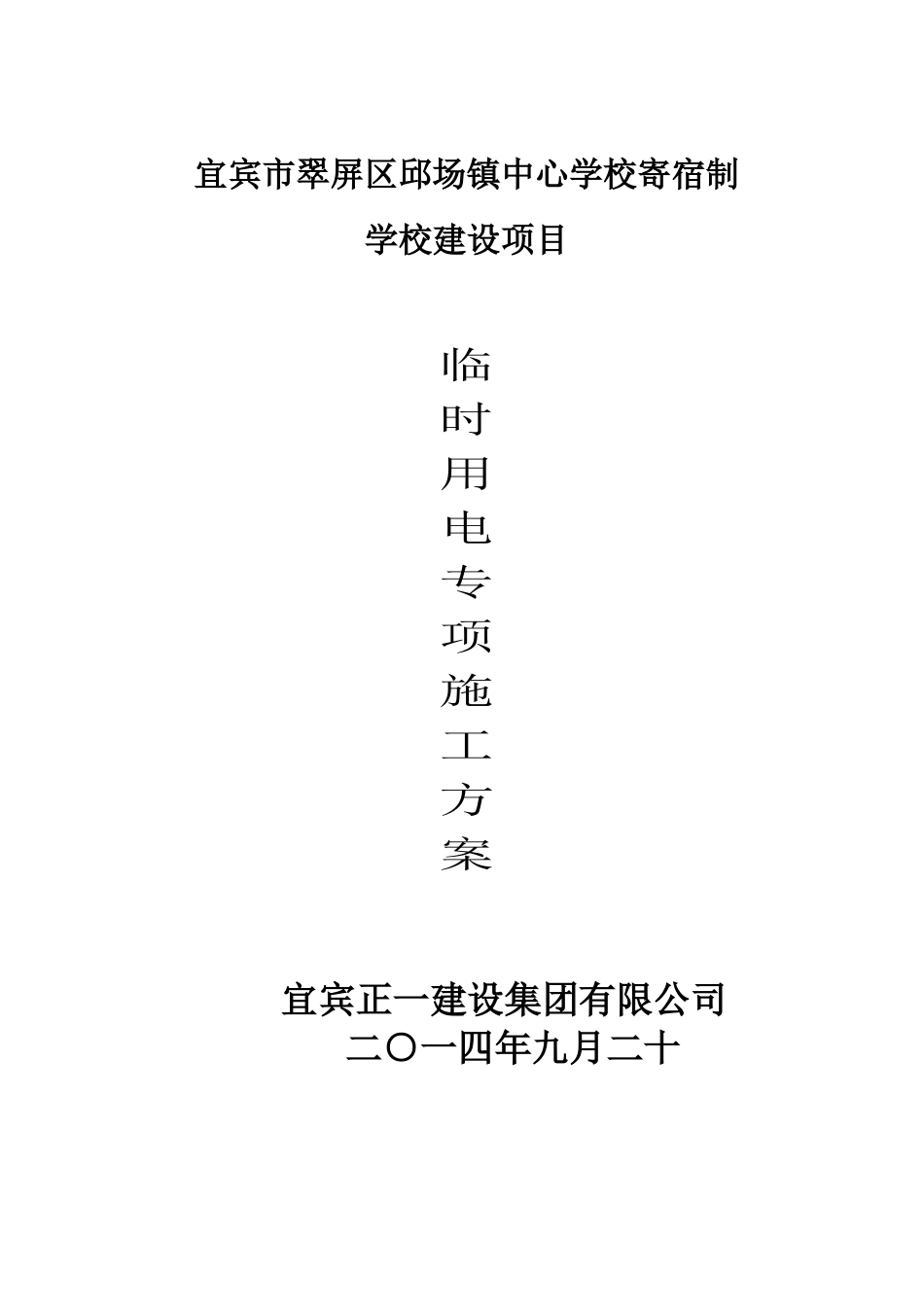

宜宾市翠屏区邱场镇中心学校寄宿制学校建设项目临时用电专项施工方案 宜宾正一建设集团有限公司 二○一四年九月二十 一、工程概况： 工程名称：宜宾市翠屏区邱场镇中心学校寄宿制学校建设项目 建设地点：邱场镇中心学校 建设规模：教学楼 3753 平方米，大门 14.6 平方米，生活污水净化池 410m3，其中：1#池 200m3、2#池 100m3、3#池 100m3、食堂生活污水隔油池 10m3。 二、编制依据：1）公司关于施工现场电气安全管理规定。2）建设部《施工现场临时用电安全技术法律规范》JGJ46-2024。3）国家技术监督局《漏电保护器安装和运行》。4）国家技术监督局、建设部《建筑工程施工现场供用电安全法律规范》GB50194-94。5）建设部《建筑施工安全检查标准》JGJ59-2024 及实施指南。6）《建筑机械使用安全技术规程》JGJ33-86 中的相关章节。三、安全目标1、杜绝重大伤亡事故和火灾事故发生。2、轻伤事故引起歇工率控制在 1.5‰以内。3、在各次检查中安全达标。四、用电分布及计算根据施工建筑平面特点及现场情况，本工程施工用电由甲方提供的配电室，进施工现场总电箱，三相五线制电缆线地埋敷设到 2个总配电箱，分布到指定位置，其中办公用电为专设回路，现场周围和施工面的照明由固定在塔身的探照灯提供照明，现场室内照明必须由二级电箱内专用照明插座或开关。内设用电线路根据实际情 下载后可任意编辑况确定。机械设备一览表序 号用电机械数量单位功率合计功率备 注1塔吊126KW182KW2对焊机2100KVA200 KVA5电焊机311 KVA33KVA6钢筋切断机24.5 KW9 KW7钢筋调直机2 4.5 KW9 KW8钢筋弯曲机23.5 KW7 KW9木工圆盘锯24.5 KW9KW10手提式切割机41.5 KW6KW11手提式电钻41.5 KW6 KW12砂浆搅拌机14.5KW13.5KW13插入式振动机101.5KW15KW14水泵124.5KW54KW16碘钨灯121KW12KW17办公用电12KW合计ΣP1=259.5KW ΣP2=26.4KW ΣP3=44KW总用电量ΣP=1.1〔K1ΣP1/ cosψ＋K 2ΣP2+K 3ΣP3〕取k1=0.5 k2 =1.0 k3=0.9 cosψ=0.7ΣP=1.1×（0.5×259.5/0.7＋1.0×26.4+0.9×44）=276kw取值346KVA<630KVA（1）设备负荷，导线选择：开水箱 P=20KW，则 P=knp=0.8×20=16KWQ=P∙tB=16×0.75=12KWSx=√ Px²×Qײ=√16²+12²=20Lx=Sx×10³/√3×380=22.5A<63由电工手册查得，选取橡套电缆，安全截流量为 63A>22.5A ，三根五线合格。木工间、料工间：P1=9KW需用系数 Kn=0.8 COSB=0.8tgB×0.75KWP1=0.8*9=7.2KWQ=P1×tgB=7.2KW...
