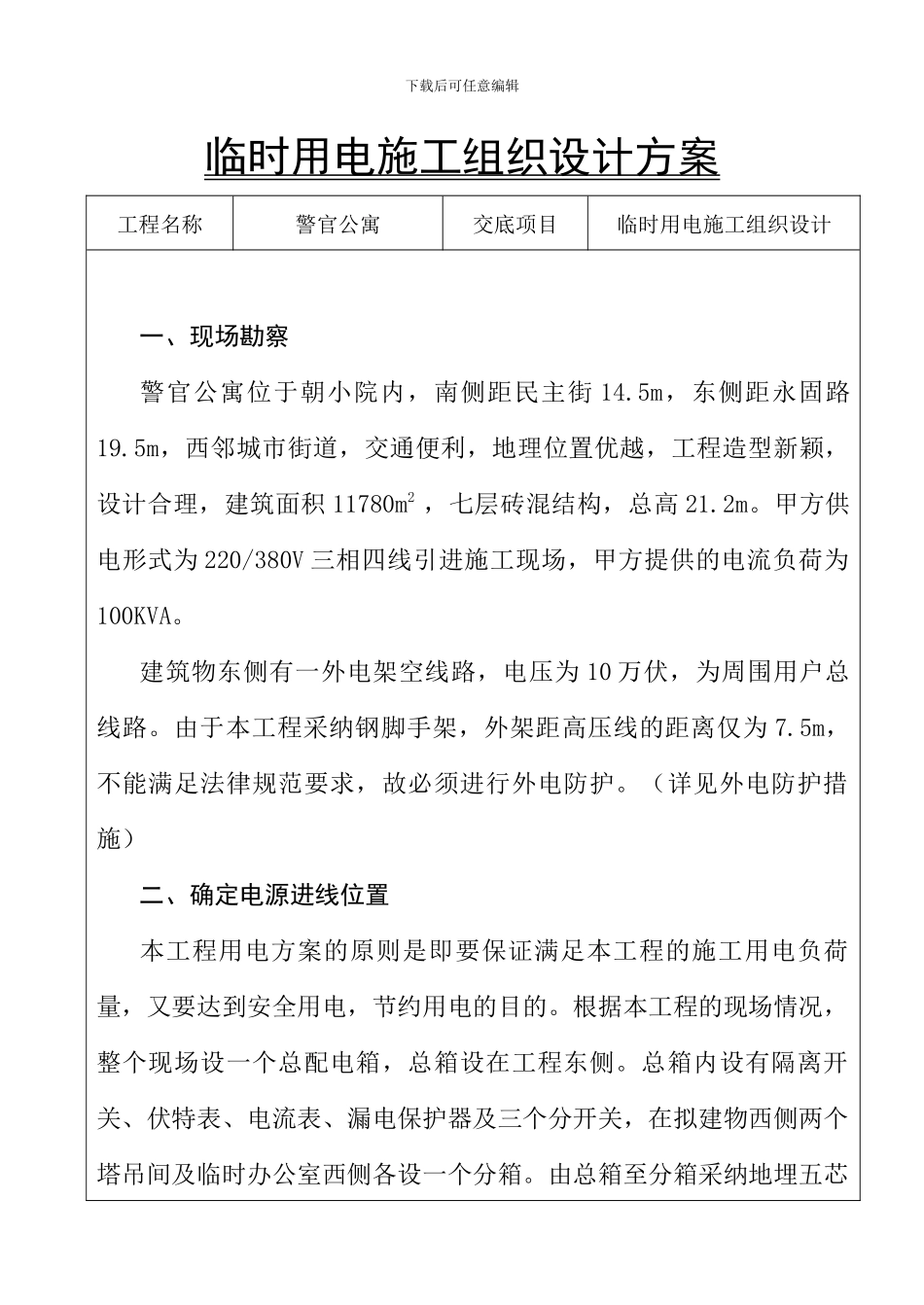

下载后可任意编辑临时用电施工组织设计方案工程名称警官公寓交底项目临时用电施工组织设计一、现场勘察警官公寓位于朝小院内，南侧距民主街 14.5m，东侧距永固路19.5m，西邻城市街道，交通便利，地理位置优越，工程造型新颖，设计合理，建筑面积 11780m2 ，七层砖混结构，总高 21.2m。甲方供电形式为 220/380V 三相四线引进施工现场，甲方提供的电流负荷为100KVA。建筑物东侧有一外电架空线路，电压为 10 万伏，为周围用户总线路。由于本工程采纳钢脚手架，外架距高压线的距离仅为 7.5m，不能满足法律规范要求，故必须进行外电防护。（详见外电防护措施）二、确定电源进线位置本工程用电方案的原则是即要保证满足本工程的施工用电负荷量，又要达到安全用电，节约用电的目的。根据本工程的现场情况，整个现场设一个总配电箱，总箱设在工程东侧。总箱内设有隔离开关、伏特表、电流表、漏电保护器及三个分开关，在拟建物西侧两个塔吊间及临时办公室西侧各设一个分箱。由总箱至分箱采纳地埋五芯下载后可任意编辑电缆，各种设备均设开关箱，开关箱内设有漏电保护器及隔离开关，做到三级配电、二级保护、一机一闸一箱一锁一保护。三、各种机械设备的位置本工程在拟建物西侧设置两台 30m 臂长的塔吊（QT—20 型塔吊）及两台搅拌机；在木工制作区设置一台火锯；在钢筋制作区设置一台钢筋弯曲机和一台钢筋切断机；在现场设置临时用电焊机一台、电动打夯机一台、型材切割机一台和四台振动器（两台平板振动器和两台插入式振动器）。编制人贾 伟 凡审核人下载后可任意编辑 临时用电施工组织设计 工程名称警官公寓交底项目临时用电施工组织设计四、电力负荷的计算用电设备一览表（表 1）分箱号序号设备名称技 术 数 据数 量总配电箱1#1QT-20 塔吊380V14．7KW12搅 拌 机380V6．05KW13备 用 箱380V5．0KW12#4QT-20 塔吊380V14．7KW15搅 拌 机380V6．05KW16备 用 箱380V10．0KW13#7钢筋切断机380V5．5KW18钢筋弯曲机380V3．0KW19火 锯380V5．5KW110生活照明220V2．5KW111现场照明220V12．0KW1合 计85.0KW（一）计算：1、塔 吊：KX=0.3 COSΦ=0.7 tgΦ=1.02 Pj1=0.3×(14.7+14.7)KW=8.82KW Qj1= Pj1×tgΦ=8.82×1.02=9.00KVAR2、搅拌机：KX=0.7 COSΦ=0.68 tgΦ=1.08 Pj2=0.7×6.05KW×2=8.47KW Qj2= Pj2× tgΦ=8.47×1.08=9.15KVAR3、备用箱：KX=0.7 COSΦ=0.65 tgΦ=1.17 Pj3=0.7×(5.0+10.0)KW=10.5KW Qj3= ...
