临时用电施工方案(正)VIP免费

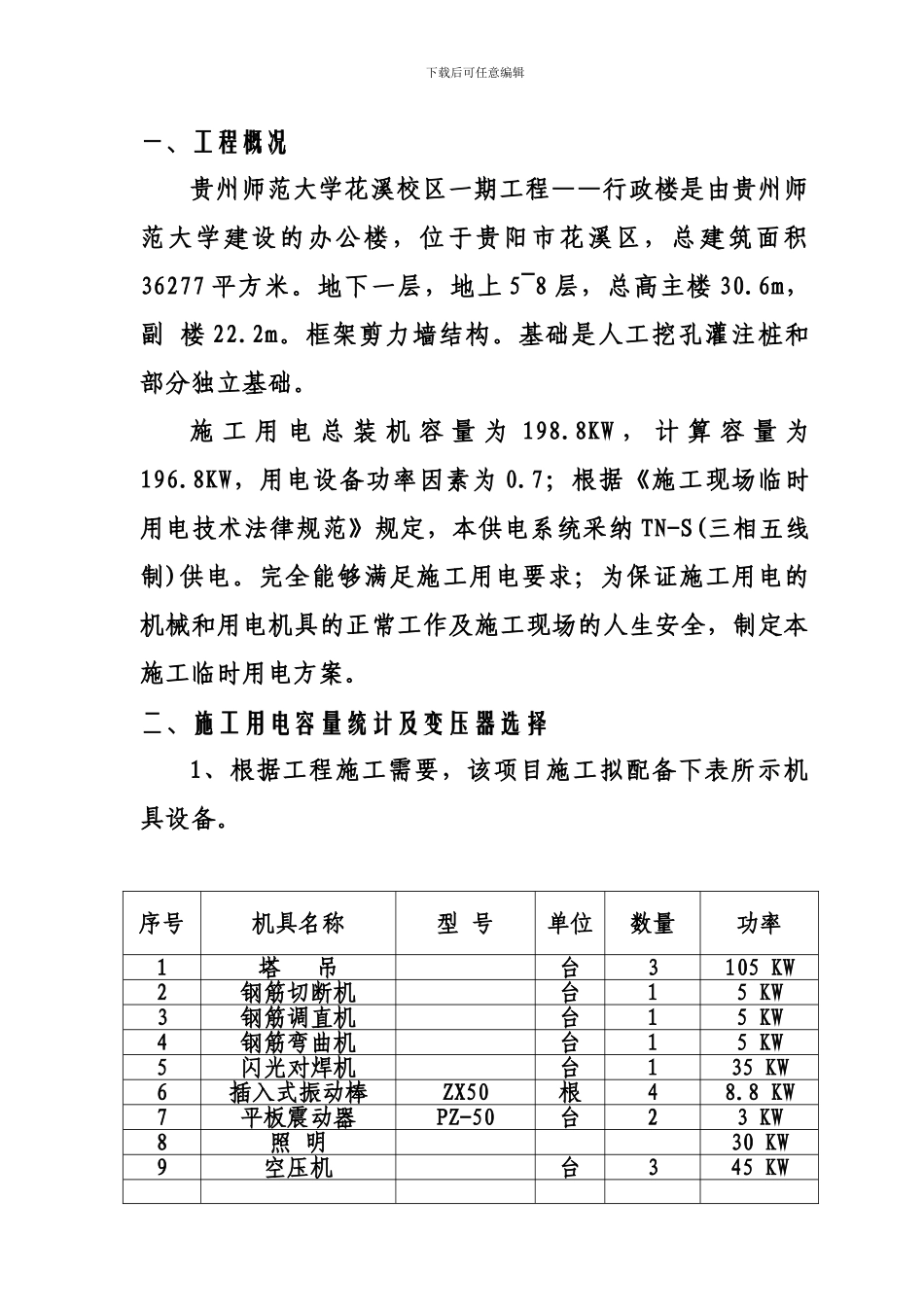

下载后可任意编辑目 录一、工程概况二、施工用电容量统计及变压器容量选择三、配电房供电分配四、施工线路的走向五、各级配电箱内电气装置的选择六、导线截面的选择七、用电管理八、安全措施九、触电现象及触电急救十、施工现场临时用电平面布置图下载后可任意编辑一、工程概况贵州师范大学花溪校区一期工程——行政楼是由贵州师范大学建设的办公楼，位于贵阳市花溪区，总建筑面积36277 平方米。地下一层，地上 5~8 层，总高主楼 30.6m，副 楼 22.2m。框架剪力墙结构。基础是人工挖孔灌注桩和部分独立基础。施 工 用 电 总 装 机 容 量 为 198.8KW ， 计 算 容 量 为196.8KW，用电设备功率因素为 0.7；根据《施工现场临时用电技术法律规范》规定，本供电系统采纳 TN-S(三相五线制)供电。完全能够满足施工用电要求；为保证施工用电的机械和用电机具的正常工作及施工现场的人生安全，制定本施工临时用电方案。二、施工用电容量统计及变压器选择1、根据工程施工需要，该项目施工拟配备下表所示机具设备。序号机具名称型 号单位数量功率1塔 吊台3105 KW2钢筋切断机台15 KW3钢筋调直机台15 KW4钢筋弯曲机台15 KW5闪光对焊机台135 KW6插入式振动棒ZX50根48.8 KW7平板震动器PZ-50台23 KW8照 明30 KW9空压机台345 KW下载后可任意编辑根据现场实际情况，将现场用电分为四路：即从配电房至搅拌站场为 A 线；从配电房至塔吊为 B 线；从配电房至钢筋加工房为 C 线；从配电房至生活区为 D 线。2、现场施工用电量计算：P=1.05（K1∑P1/COSO+K2∑P2+K3∑P3） P1-电动机额定功率容量（KW） 168.8 KWP2-生活照明容量（KW） 10 KWP3-施工照明容量（KW） 20 KW（COSO-电动机的平均功率因数取 0.7）K1=0.7 K2=0.8 K3=1.0P=1.05 （ 0.7×168.8/0.7+0.8×10+1.0×20 ） =196.8 KW3、变压器容量计算：P0=1.05P/cosφ=1.05×196.8/0.75=275.52 KV·A输入施工场地的高压电源为 10KV，选用 SL7-300/10 型电力变压器，额定容量 300 KV·A>275.52 KV·A。4、线路导线截面及分配箱、开关箱内电气设备选择：在选择前应对比平面图和系统图先由用电设备至开关计算，再由开关箱至分配电箱计算，选择导线及开关设备。分下载后可任意编辑配电箱至开关箱，开关箱至用电设备的导线敷设采纳铜芯橡皮绝缘导线架空明敷设，由于这部分距离较短，因此不考虑电压降，只按导线安全载流量选择导线截面。（1）开-1 至混凝土...
