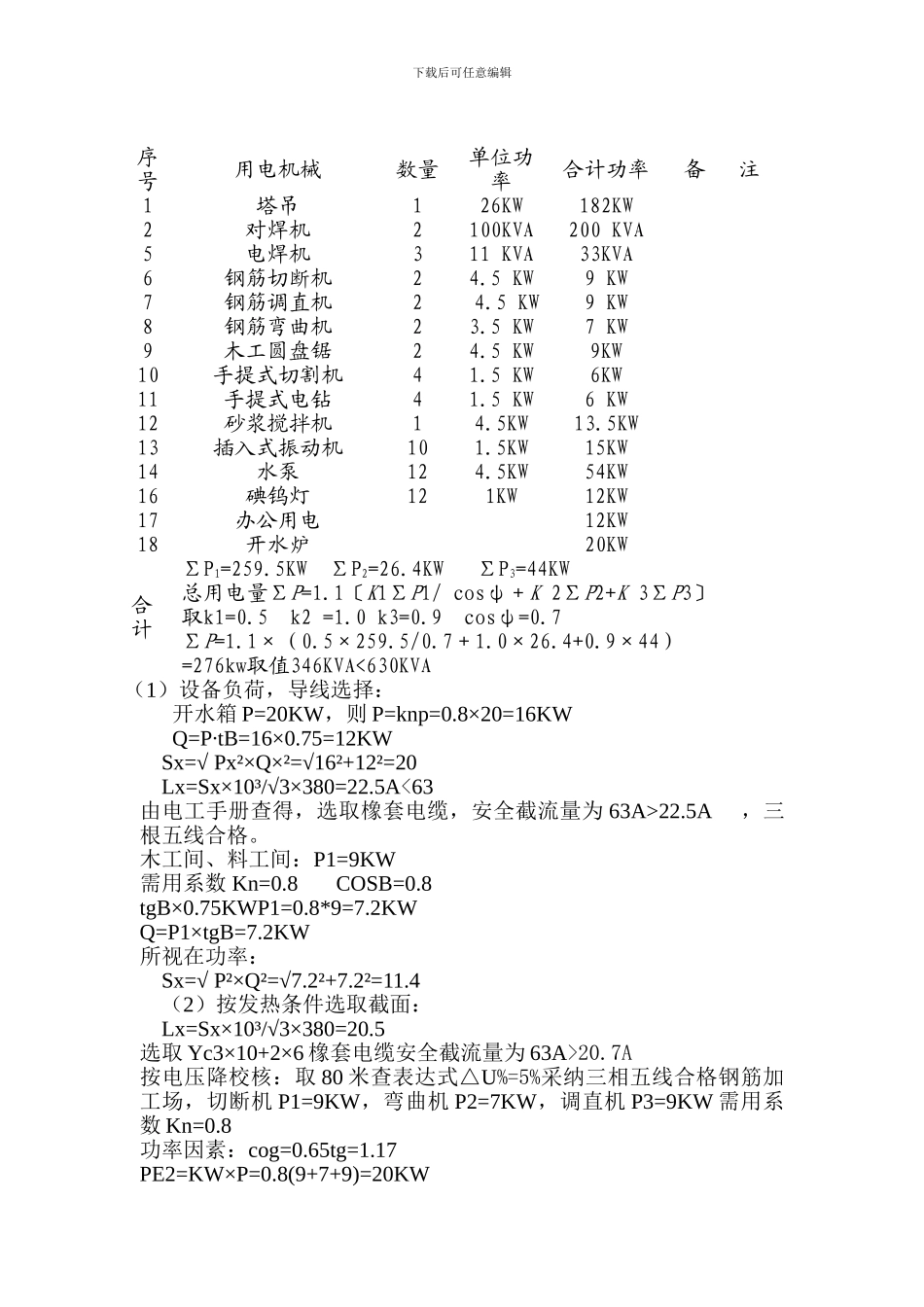

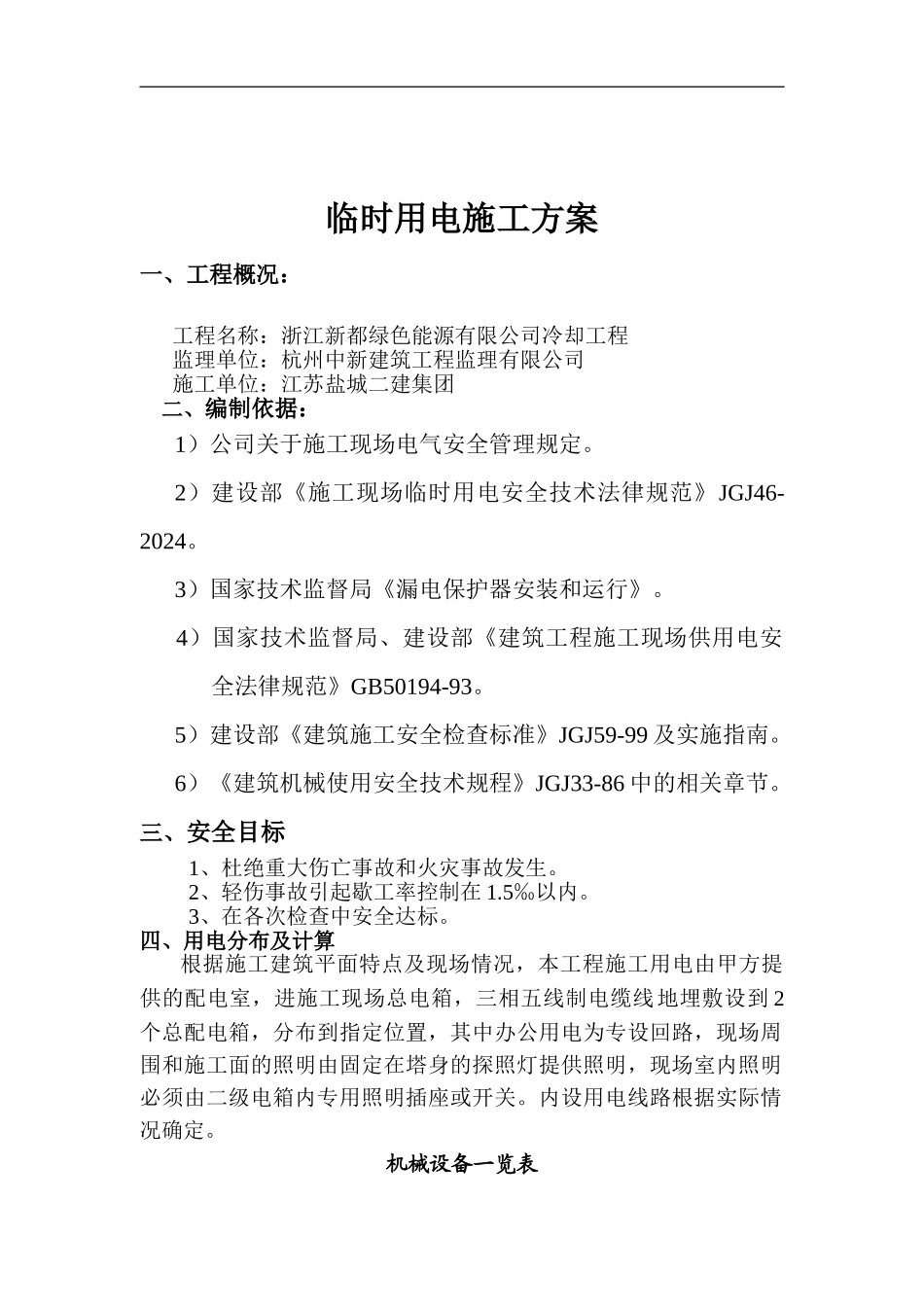

临时用电施工方案一、工程概况：工程名称：浙江新都绿色能源有限公司冷却工程监理单位：杭州中新建筑工程监理有限公司施工单位：江苏盐城二建集团 二、编制依据：1）公司关于施工现场电气安全管理规定。2）建设部《施工现场临时用电安全技术法律规范》JGJ46-2024。3）国家技术监督局《漏电保护器安装和运行》。4）国家技术监督局、建设部《建筑工程施工现场供用电安全法律规范》GB50194-93。5）建设部《建筑施工安全检查标准》JGJ59-99 及实施指南。6）《建筑机械使用安全技术规程》JGJ33-86 中的相关章节。三、安全目标1、杜绝重大伤亡事故和火灾事故发生。2、轻伤事故引起歇工率控制在 1.5‰以内。3、在各次检查中安全达标。四、用电分布及计算根据施工建筑平面特点及现场情况，本工程施工用电由甲方提供的配电室，进施工现场总电箱，三相五线制电缆线地埋敷设到 2个总配电箱，分布到指定位置，其中办公用电为专设回路，现场周围和施工面的照明由固定在塔身的探照灯提供照明，现场室内照明必须由二级电箱内专用照明插座或开关。内设用电线路根据实际情况确定。机械设备一览表下载后可任意编辑序 号用电机械数量单位功率合计功率备 注1塔吊126KW182KW2对焊机2100KVA200 KVA5电焊机311 KVA33KVA6钢筋切断机24.5 KW9 KW7钢筋调直机2 4.5 KW9 KW8钢筋弯曲机23.5 KW7 KW9木工圆盘锯24.5 KW9KW10手提式切割机41.5 KW6KW11手提式电钻41.5 KW6 KW12砂浆搅拌机14.5KW13.5KW13插入式振动机101.5KW15KW14水泵124.5KW54KW16碘钨灯121KW12KW17办公用电12KW18开水炉20KW合计ΣP1=259.5KW ΣP2=26.4KW ΣP3=44KW总用电量ΣP=1.1〔K1ΣP1/ cosψ＋K 2ΣP2+K 3ΣP3〕取k1=0.5 k2 =1.0 k3=0.9 cosψ=0.7ΣP=1.1×（0.5×259.5/0.7＋1.0×26.4+0.9×44）=276kw取值346KVA<630KVA（1）设备负荷，导线选择：开水箱 P=20KW，则 P=knp=0.8×20=16KWQ=P∙tB=16×0.75=12KWSx=√ Px²×Qײ=√16²+12²=20Lx=Sx×10³/√3×380=22.5A<63由电工手册查得，选取橡套电缆，安全截流量为 63A>22.5A ，三根五线合格。木工间、料工间：P1=9KW需用系数 Kn=0.8 COSB=0.8tgB×0.75KWP1=0.8*9=7.2KWQ=P1×tgB=7.2KW所视在功率：Sx=√ P²×Q²=√7.2²+7.2²=11.4（2）按发热条件选取截面：Lx=Sx×10³/√3×380=20.5选取 Yc3×10+2×6 橡套电缆安全截流量为 63A>20.7A按电压降校核：取 80 米查表达式△U%=5%采纳三相五线合格钢筋加工场...
