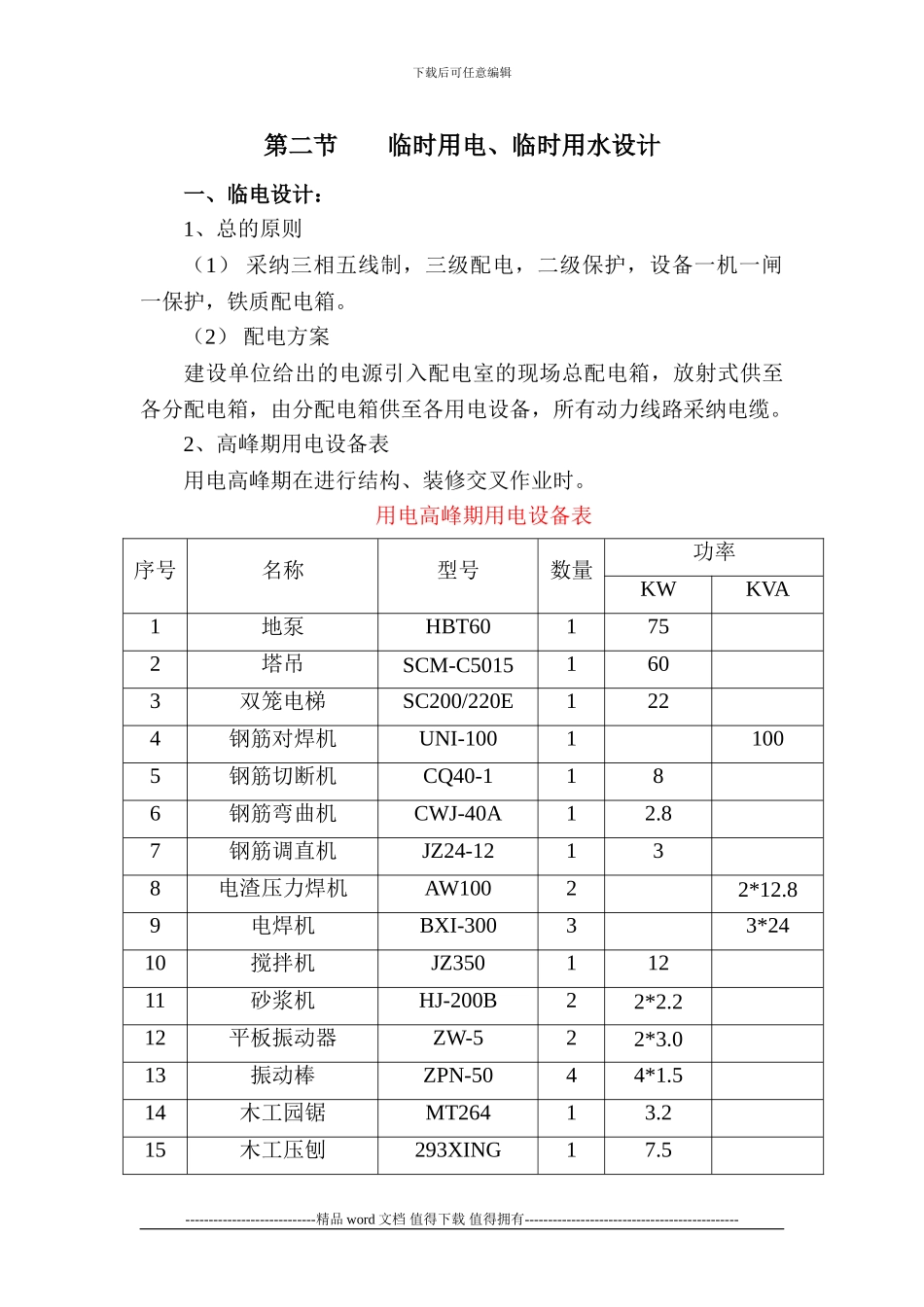

下载后可任意编辑第二节 临时用电、临时用水设计一、临电设计：1、总的原则（1） 采纳三相五线制，三级配电，二级保护，设备一机一闸一保护，铁质配电箱。（2） 配电方案建设单位给出的电源引入配电室的现场总配电箱，放射式供至各分配电箱，由分配电箱供至各用电设备，所有动力线路采纳电缆。2、高峰期用电设备表用电高峰期在进行结构、装修交叉作业时。用电高峰期用电设备表序号名称型号数量功率KWKVA1地泵HBT601752塔吊SCM-C50151603双笼电梯SC200/220E1224钢筋对焊机UNI-10011005钢筋切断机CQ40-1186钢筋弯曲机CWJ-40A12.87钢筋调直机JZ24-12138电渣压力焊机AW10022*12.89电焊机BXI-30033*2410搅拌机JZ35011211砂浆机HJ-200B22*2.212平板振动器ZW-522*3.013振动棒ZPN-5044*1.514木工园锯MT26413.215木工压刨293XING17.5----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑16砂轮切割机XJ-400A22*1.517蛙式打夯机HW-6066*2.218潜水泵QY-1515.519合计231.6197.6P1P23、临电计算（1） 总用电量计算施工现场临时用电分为施工机械（动力）用电和照明用电两类。总用电量按下式计算：P 总=1.05～1.10（K1∑P1/COSφ+K2P2+K3P3+K4P4）式中：P 总——施工机械设备所需容量（KVA）。P1——电动机额定功率（KW）P2——电焊机额定容量（KVA）P3——室内照明容量（KW）P4——室外照明容量（KW）1.05～1.10——容量损失系数。K1、K2、K2、K2——需要系数电动机 30 台以上时 K1为=0．5电焊机 10 台以下时 K2为=0．6COSφ——电动机的平均功率因数，一般 0．65～0．75由于照明用电较少，故可在求得动力用电量后，另加 10%的照明用电，即为总用电量，则上式简化为：P 总=1.10*[1.05～1.10（K1∑P1/COSφ+K2P2）]本工程高峰期：P1=231.6KWP2=197.6KVA则本工程总用电量为：P 总 =1.10*[1.05～1.10（K1∑P1/COSφ+K2P2）]=1.10*[1.10*(0.5*231.6/0.7+0.6*197.6)]----------------------------精品 word 文档 值得下载 值得拥有----------------------------------------------下载后可任意编辑=1.10*[1.10*283.9]=344KVA<350KVA业主提供容量 350KVA 满足施工要求。（2） 配电线路设计a、配电线路布置电路布置见施工总平面图。甲方电源到施工场地配电室总配电箱电缆——采纳暗敷，总配电箱应设在靠电源的位置；总配电箱放射式到各主要用电设备分配电箱电缆—...
