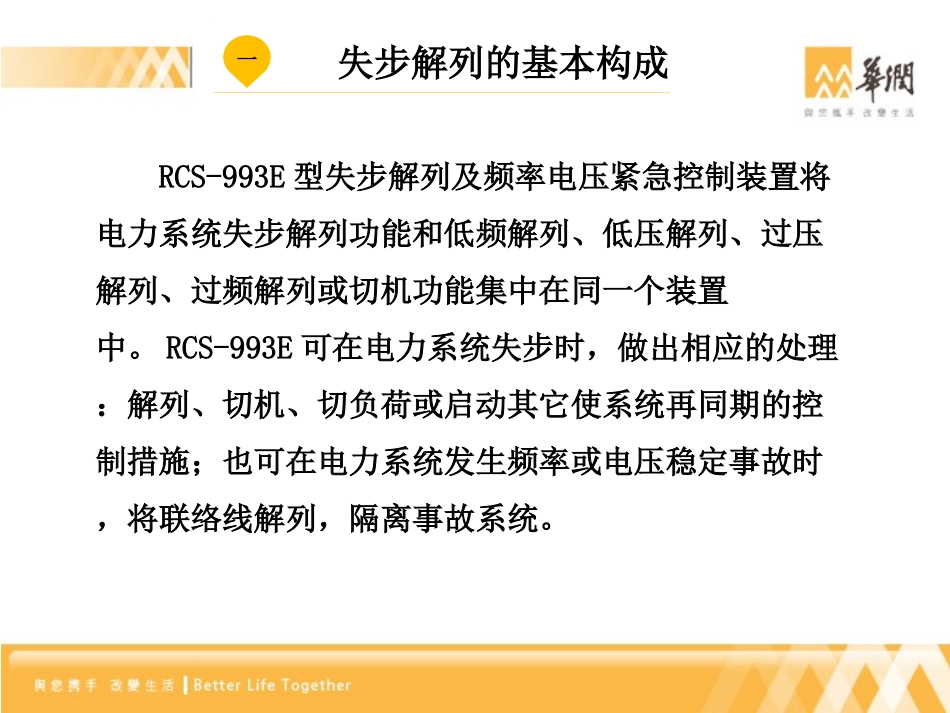

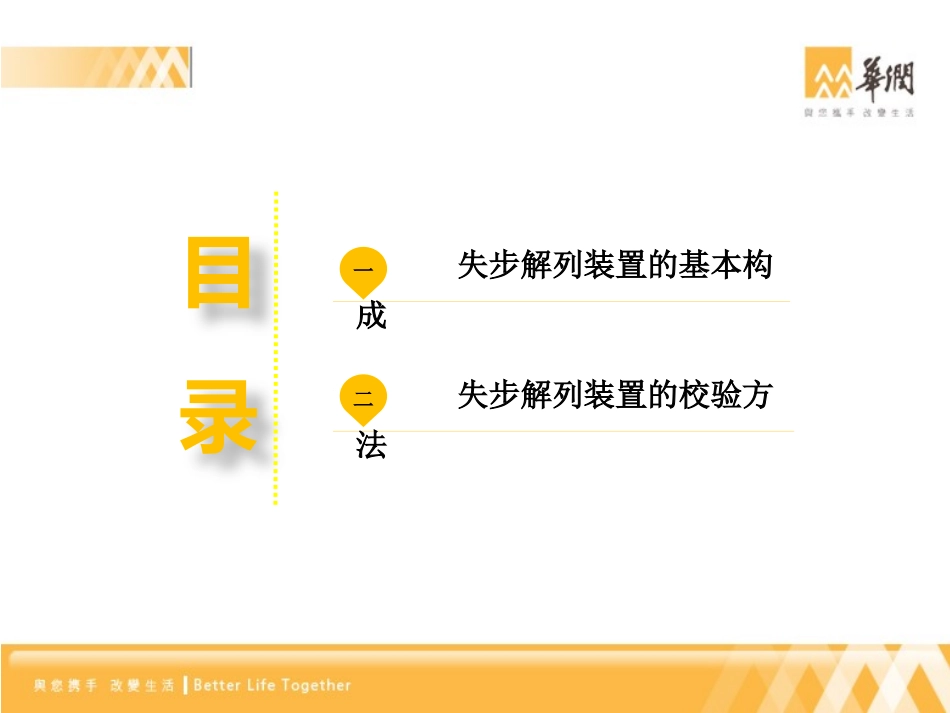

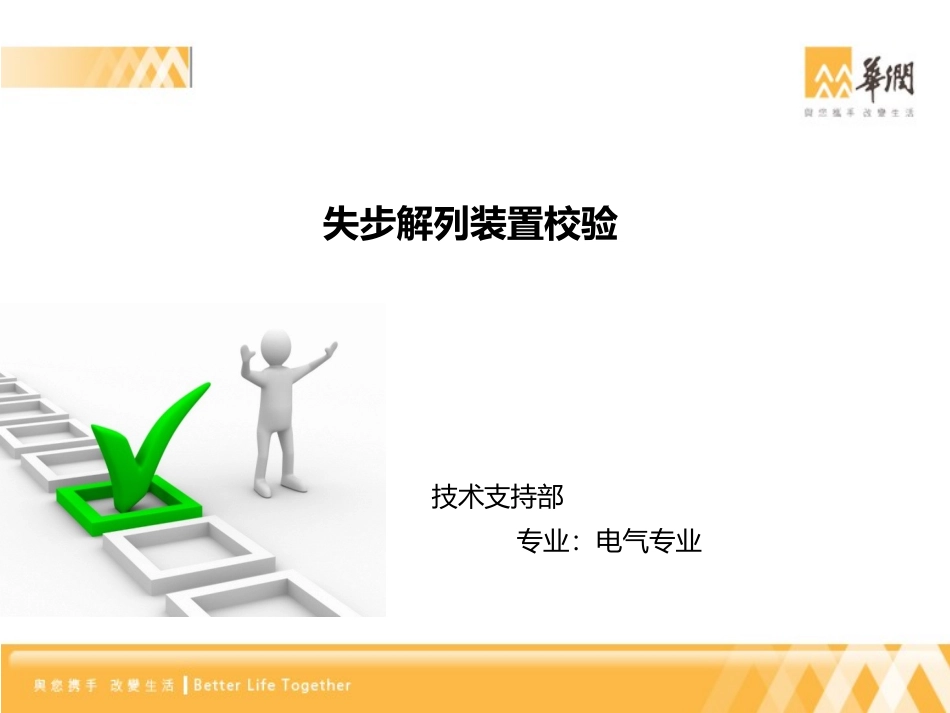

失步解列装置校验技术支持部专业：电气专业目录失步解列装置的基本构成失步解列装置的校验方法一二失步解列的基本构成一RCS-993E型失步解列及频率电压紧急控制装置将电力系统失步解列功能和低频解列、低压解列、过压解列、过频解列或切机功能集中在同一个装置中。RCS-993E可在电力系统失步时，做出相应的处理：解列、切机、切负荷或启动其它使系统再同期的控制措施；也可在电力系统发生频率或电压稳定事故时，将联络线解列，隔离事故系统。失步解列的基本构成一失步解列装置：失步解列的基本构成一RCS-993E失步解列及频率电压紧急控制装置：主要功能为一下两个方面：1、失步解列RCS-993E型装置则利用Ucosϕ判别原理进行判别，以装置安装处测量电压最小值确定动作区域，其主要性能如下：1)失步继电器利用Ucosϕ的变化轨迹来判别电力系统失步，利用装置安装处采集到的电压电流，通过计算Ucosϕ来反应振荡中心的电压，根据振荡中心电压的变化规律来区分失步振荡和同步振荡及短路故障2)将Ucosϕ的变化范围分为7个区，振荡发生时Ucosϕ逐级穿过失步解列的基本构成一3)失步继电器快跳段需要逐级穿过7个区域，慢跳段需要穿过其中4个区域。4)失步继电器快跳段可以测量180毫秒以上的失步周期，慢跳段可以测量120毫秒以上的周期，并且可以整定在失步后N个周期后出口跳闸，N的取值范围为(1－15)。5)振荡周期整定定值N＝1时，由快跳段出口解列；N>1时，由慢跳段出口解列。若N整定为1，当振荡周期很短时，如快跳段不能动作，则由慢跳段在第二个振荡周期出口。6)可使用振荡过程中最低电压值来确定装置保护的范围，保证了相邻安装点之间失步解列装置的选择配合。注：一个振荡周期内，最大电流必须大于0.2倍额定电流，装置才判为失步。失步解列的基本构成一注：图a为加速失步图形，图b为减速失步图形。失步解列的基本构成一失步解列的基本构成一频率电压紧急控制的主要功能：1）测量装置安装处两组电压、频率及它们的变化率2）在系统发生电压或频率稳定事故时，可以有效切除相关的联络线，隔离事故系统3）在地区电网由于有功功率过剩引起频率上升时，装置自动根据频率升高值自动切除电厂部分机组，过频控制设置3个基本轮。4）由于无功不足引起的电压下降是基本对称的，且不会出现电压突变，所以本装置是基于正序电压进行判别的，若负序电压大于0.15Un或正序电压出现突变都会闭锁低压减载，所以装置不能用于事故解列5）装置具有独特的短路故障自适应功能，低压解列的时间不必与保护时间定值配合，保证系统电压低时快速动作，短路故障时可靠不动。6）装置具备根据du/dt、df/dt设置的闭锁功能，当频率和电压突变时有效闭锁。失步解列装置校验方法一主要安全措施：1、开具失步解列检验工作票，停运失步解列装置2、开具继电保护措施票断开失步解列装置所有功能压板及出口压板退出压板：达韩一线失步解列投入2212跳闸出口2211跳闸出口失步解列校验方法一主要检查项目：1、通电前检查8、模拟量检查2、直流稳压电源通电检查9、保护功能试验3、绝缘检查4、装置上电检查5、打印功能检查6、开入检查7、开出传动试验失步解列校验方法一1、通电前检查主要检查装置有无破损，按键、按钮有无卡涩，装置接线有无松动，装置插件插拔有无卡涩，板件有无破损或烧灼现象等2、直流稳压电源通电检查使用保护校验仪器给装置外加额定直流电源，装置能够可靠通电；由零升压至80%额定电压，装置无失电告警；加额定电压使用万用表检查装置输出电压在合格范围3、绝缘检查使用500V摇表检查交流电压回路、交流电流回路、直流电源回路、开出及信号回路绝缘失步解列校验方法一4、装置上电检查主要检查装置CPU、装置液晶显示、装置时钟、装置按键功能、软件版本及校验码、装置参数、装置定值5、打印功能检查使用打印机打印修前定值及各类报告6、开入检查压板投入等各类开入信息7、开出传动试验短接各开出信号点，检查开出信号是否正确失步解列校验方法一8、模拟量检查使用保护校验仪器通入交流量检查电压、电流模拟量通入情况及误差9、保护功能试验检查1）低电压试验条件：做低压试验时需要注意下列三个闭锁条件：（1）Ⅰ、Ⅱ母线正序...
