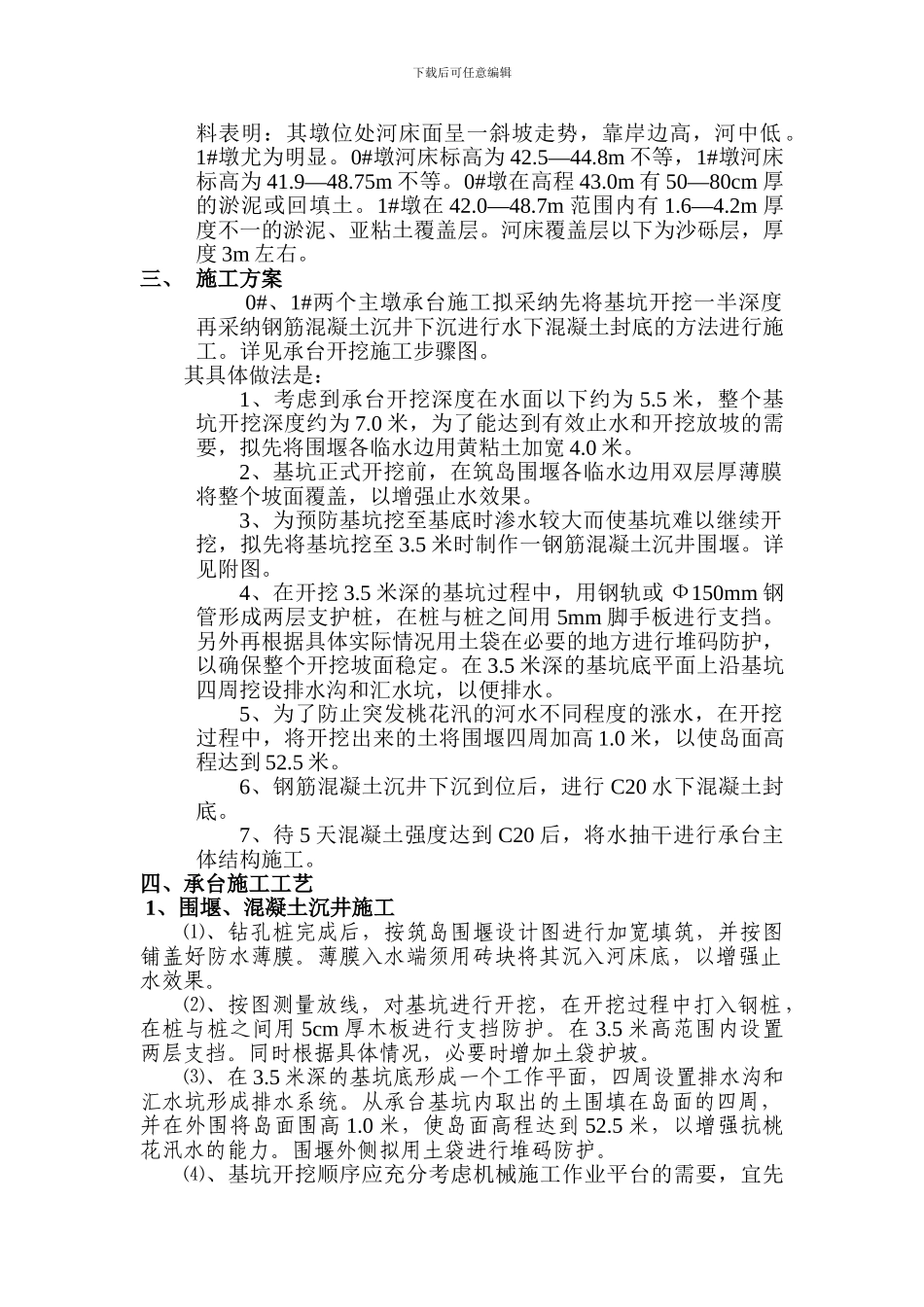

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】主墩承台施工方案及工艺一、 工程概况： 主桥 0#、1#墩承台平面尺寸为 20.2*14.2m,厚度 4.0m。钻孔桩施工前已形成筑岛围堰，现围堰上平面尺寸为 26.2*20.2m,边坡为自然坡度。岛面高程为 51.45m，承台顶高程 0#墩：49.45m、1#墩49.15m。承台底高程 0#墩：45.45m、1#墩：45.15m。两个承台相对于河面位置详见筑岛围堰平面图。混凝土标号为 C30。二、 水文、地质情况0#、1#墩位于蒸水河内，现阶段墩位平均水深约为 7.5 米，枯水期水位标高基本稳定在 49.5 米左右，桃花汛约为 51.5 米。水流速不大于 1 m/s。0#、1#两个主墩地质条件大致相同，只是 1#墩的覆盖层相对较厚一些。根据两个墩位的地质钻探资下载后可任意编辑料表明：其墩位处河床面呈一斜坡走势，靠岸边高，河中低。1#墩尤为明显。0#墩河床标高为 42.5—44.8m 不等，1#墩河床标高为 41.9—48.75m 不等。0#墩在高程 43.0m 有 50—80cm 厚的淤泥或回填土。1#墩在 42.0—48.7m 范围内有 1.6—4.2m 厚度不一的淤泥、亚粘土覆盖层。河床覆盖层以下为沙砾层，厚度 3m 左右。三、 施工方案 0#、1#两个主墩承台施工拟采纳先将基坑开挖一半深度再采纳钢筋混凝土沉井下沉进行水下混凝土封底的方法进行施工。详见承台开挖施工步骤图。其具体做法是：1、考虑到承台开挖深度在水面以下约为 5.5 米，整个基坑开挖深度约为 7.0 米，为了能达到有效止水和开挖放坡的需要，拟先将围堰各临水边用黄粘土加宽 4.0 米。2、基坑正式开挖前，在筑岛围堰各临水边用双层厚薄膜将整个坡面覆盖，以增强止水效果。3、为预防基坑挖至基底时渗水较大而使基坑难以继续开挖，拟先将基坑挖至 3.5 米时制作一钢筋混凝土沉井围堰。详见附图。4、在开挖 3.5 米深的基坑过程中，用钢轨或 Ф150mm 钢管形成两层支护桩，在桩与桩之间用 5mm 脚手板进行支挡。另外再根据具体实际情况用土袋在必要的地方进行堆码防护，以确保整个开挖坡面稳定。在 3.5 米深的基坑底平面上沿基坑四周挖设排水沟和汇水坑，以便排水。5、为了防止突发桃花汛的河水不同程度的涨水，在开挖过程中，将开挖出来的土将围堰四周加高 1.0 米，以使岛面高程达到 52.5 米。6、钢筋混凝土沉井下沉到位后，进行 C20 水下混凝土封底。7、待 5 天混凝土强度达到 C20 后，将水...
