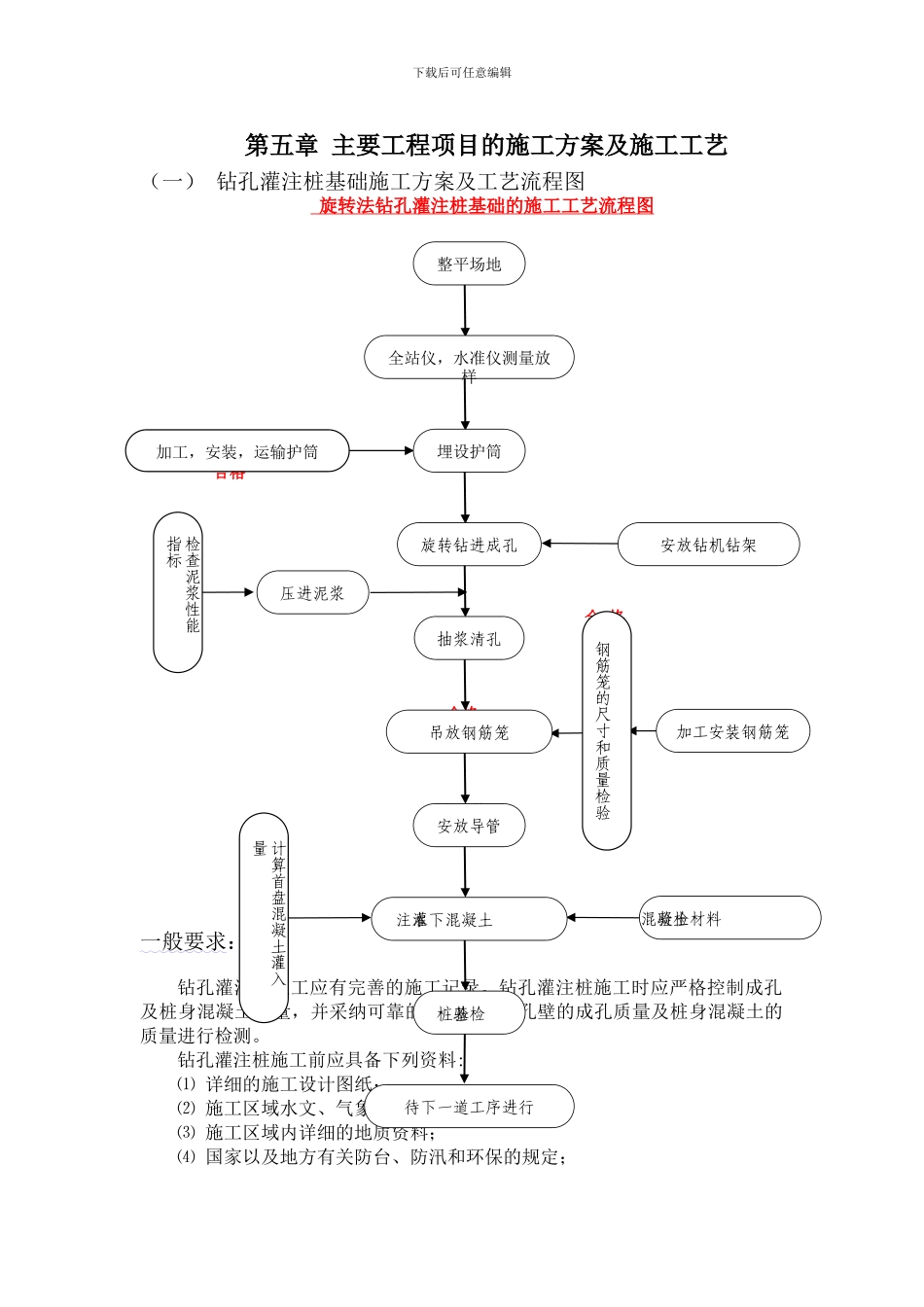

下载后可任意编辑第五章 主要工程项目的施工方案及施工工艺（一） 钻孔灌注桩基础施工方案及工艺流程图 旋转法钻孔灌注桩基础的 施工工艺流程图 合格合 格合 格合格合格 养 护 合 格一般要求：钻孔灌注桩施工应有完善的施工记录。钻孔灌注桩施工时应严格控制成孔及桩身混凝土质量，并采纳可靠的检测手段对孔壁的成孔质量及桩身混凝土的质量进行检测。钻孔灌注桩施工前应具备下列资料:⑴ 详细的施工设计图纸；⑵ 施工区域水文、气象、地形及环境等资料；⑶ 施工区域内详细的地质资料；⑷ 国家以及地方有关防台、防汛和环保的规定；加工安装钢筋笼钢筋笼的尺寸和质量检验安放钻机钻架检验混凝土材料计算首盘混凝土灌入量压进泥浆检查泥浆性能指标全站仪，水准仪测量放样埋设护筒桩基检验抽浆清孔旋转钻进成孔吊放钢筋笼安放导管待下一道工序进行灌注水下混凝土整平场地加工，安装，运输护筒下载后可任意编辑⑸ 主要施工设备的性能资料；⑹ 开工前需签认的各种程序性文件已签署。1 施工准备（1）地质情况分析钻孔施工前，应对钻孔灌注桩所穿过地层的地质情况进行详细的分析，根据地质情况制定周密的钻孔灌注桩施工措施，并讨论确定各地层的钻孔速度。如钻孔施工时发现实际地质情况与地质钻探资料相差较大时应补充钻探。（2）临建工程设计钻孔灌注桩施工现场的平面布置、施工道路、施工平台、泥浆循环系统、混凝土供应系统和水电供应系统等均应根据施工需要和使用要求进行设计。施工设备的选择应以满足施工需要。（3） 开工申请钻孔灌注桩各分项工程开工前应根据招、投标文件及有关法律规范要求编报施工方案及开工报告。待开工报告得到批复或监理工程师同意开工后才允许开工。（4） 施工测量钻孔施工前，将场地整平，然后根据施工需要，对设计提供的测量控制网根据设计文件要求进行复测，进行必要的加密或重新布设控制网点，补充施工需要的水准点。2 钻孔施工（1）钻孔平台搭设陆地钻孔灌注桩施工根据施工荷载及墩位地基承载能力，采纳筑岛法或桩基平台法施工。筑岛施工时筑岛面积应根据钻孔方法、钻孔机具的大小等要求决定，筑岛高度应高出地面 0.5～1.0m，并需实行必要的排水措施。水上钻孔灌注桩采纳一般钻孔平台进行施工；钻孔平台采纳钢管桩（钢护筒）、桁架梁和型钢等进行搭设，钢管桩（钢护筒）利用打桩设备进行打设，钢管桩的倾斜率应控制在 1％以内，平面偏移应小于 30cm。钢管桩（钢护筒）的打设宜选择在平潮时进行...
