主要运输大巷施工组织与管理设计VIP免费

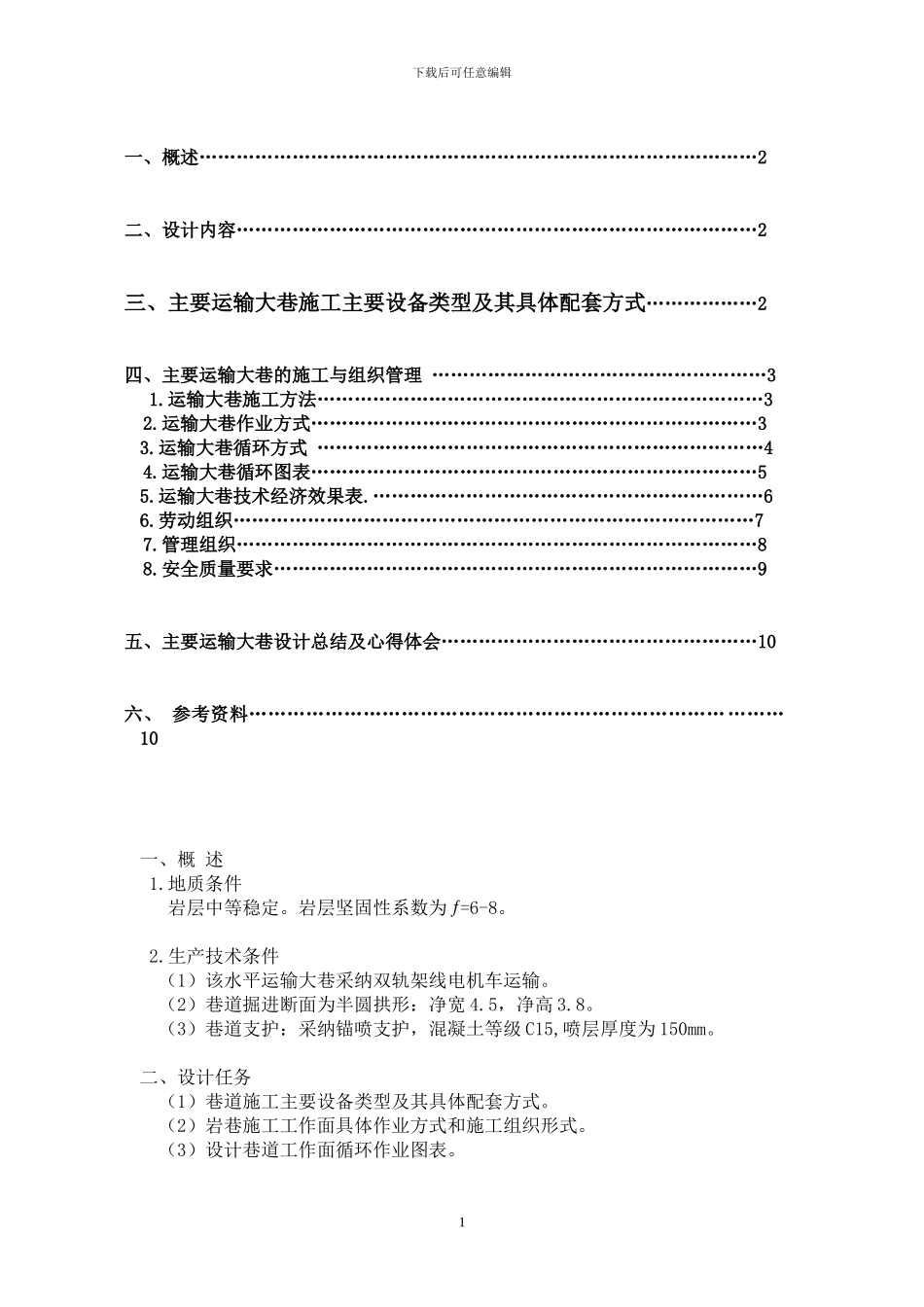

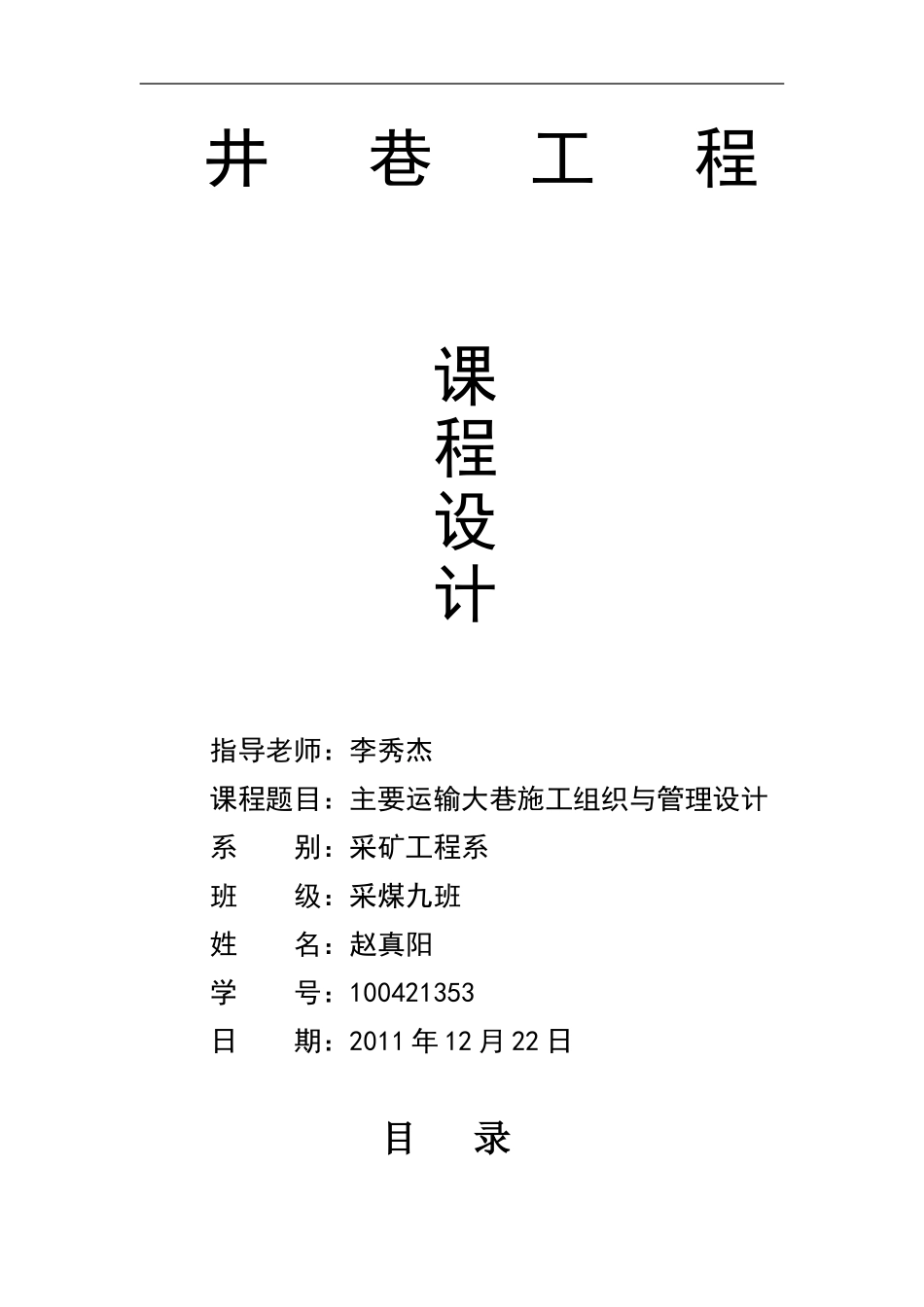

井 巷 工 程课程设计指导老师：李秀杰课程题目：主要运输大巷施工组织与管理设计系 别：采矿工程系班 级：采煤九班姓 名：赵真阳学 号：100421353日 期：2011 年 12 月 22 日目 录下载后可任意编辑一、概述………………………………………………………………………………2二、设计内容…………………………………………………………………………2三、主要运输大巷施工主要设备类型及其具体配套方式………………2四、主要运输大巷的施工与组织管理 ………………………………………………3 1.运输大巷施工方法………………………………………………………………3 2.运输大巷作业方式………………………………………………………………3 3.运输大巷循环方式 ………………………………………………………………4 4.运输大巷循环图表………………………………………………………………55.运输大巷技术经济效果表.………………………………………………………66.劳动组织…………………………………………………………………………7 7.管理组织…………………………………………………………………………8 8.安全质量要求……………………………………………………………………9五、主要运输大巷设计总结及心得体会……………………………………………10六、 参考资料…………………………………………………………………………10一、概 述 1.地质条件 岩层中等稳定。岩层坚固性系数为 ƒ=6-8。 2.生产技术条件 （1）该水平运输大巷采纳双轨架线电机车运输。 （2）巷道掘进断面为半圆拱形：净宽 4.5，净高 3.8。 （3）巷道支护：采纳锚喷支护，混凝土等级 C15,喷层厚度为 150mm。 二、设计任务 （1）巷道施工主要设备类型及其具体配套方式。 （2）岩巷施工工作面具体作业方式和施工组织形式。 （3）设计巷道工作面循环作业图表。1下载后可任意编辑三、主要运输大巷施工主要设备类型及其具体配套方式 设备配置一览表序 号设 备 名 称型 号功 率(KW)使用数量电压/V1凿岩机DZ2-2.02.52127/3802干式变压器KBSG-500-6/0.6650016000/6603移动变电站KBSGZY-630-6.1.1463016000/6604胶带输送机SJ-80(改进型)2 x 7516605压入式风机DSF6/442226606除尘风机ZZJC-21116607调度绞车JD-11.411.426608激光指向仪JX-211279馈电开关DW80-350266010控制开关QC83-80N现场定66011通讯与控制器TK200112712连续牵引车SQ1200-55...
