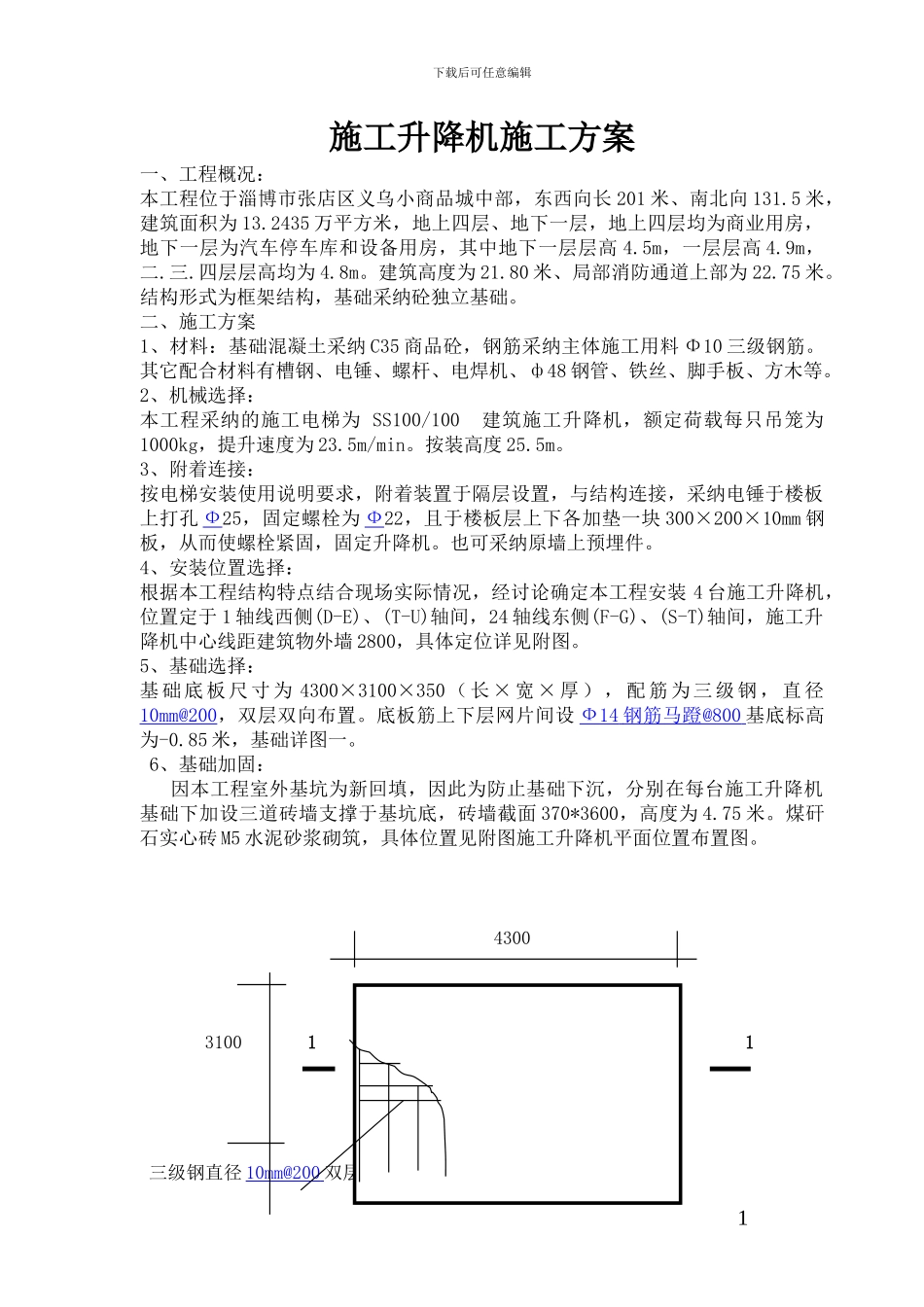

下载后可任意编辑施工升降机施工方案一、工程概况：本工程位于淄博市张店区义乌小商品城中部，东西向长 201 米、南北向 131.5 米，建筑面积为 13.2435 万平方米，地上四层、地下一层，地上四层均为商业用房，地下一层为汽车停车库和设备用房，其中地下一层层高 4.5m，一层层高 4.9m，二.三.四层层高均为 4.8m。建筑高度为 21.80 米、局部消防通道上部为 22.75 米。结构形式为框架结构，基础采纳砼独立基础。二、施工方案1、材料：基础混凝土采纳 C35 商品砼，钢筋采纳主体施工用料 Φ10 三级钢筋。其它配合材料有槽钢、电锤、螺杆、电焊机、ф48 钢管、铁丝、脚手板、方木等。2、机械选择：本工程采纳的施工电梯为 SS100/100 建筑施工升降机，额定荷载每只吊笼为1000kg，提升速度为 23.5m/min。按装高度 25.5m。3、附着连接：按电梯安装使用说明要求，附着装置于隔层设置，与结构连接，采纳电锤于楼板上打孔 Ф25，固定螺栓为 Ф22，且于楼板层上下各加垫一块 300×200×10mm 钢板，从而使螺栓紧固，固定升降机。也可采纳原墙上预埋件。4、安装位置选择：根据本工程结构特点结合现场实际情况，经讨论确定本工程安装 4 台施工升降机，位置定于 1 轴线西侧(D-E)、(T-U)轴间，24 轴线东侧(F-G)、(S-T)轴间，施工升降机中心线距建筑物外墙 2800，具体定位详见附图。5、基础选择：基础底板尺寸为 4300×3100×350（长 ×宽×厚），配筋为三级钢，直径10mm@200，双层双向布置。底板筋上下层网片间设 Ф14 钢筋马蹬 @800 基底标高为-0.85 米，基础详图一。 6、基础加固： 因本工程室外基坑为新回填，因此为防止基础下沉，分别在每台施工升降机基础下加设三道砖墙支撑于基坑底，砖墙截面 370*3600，高度为 4.75 米。煤矸石实心砖 M5 水泥砂浆砌筑，具体位置见附图施工升降机平面位置布置图。 4300 3100 1 1 1 三级钢直径 10mm@200 双层双向 1下载后可任意编辑图一：基础底板平面图 350 100 100 4300 1001-1 剖面图 C15 砼垫层 ，基础 C35 砼 三、安装前的准备工作：1、施工升降机进场后，由生产厂家出示产品合格证，提供使用说明书。根据施工升降机安装安全技术验收单中的技术要求，逐项检查准备工作。2、安装操作人员应持证上岗，接受技术、安全等各项交底，制定施工升降机安全操作规程。3、工作环境：供电总位必须符合供电要求；电梯安装部位基础部分 5 米范围内不得有电、气焊和...
