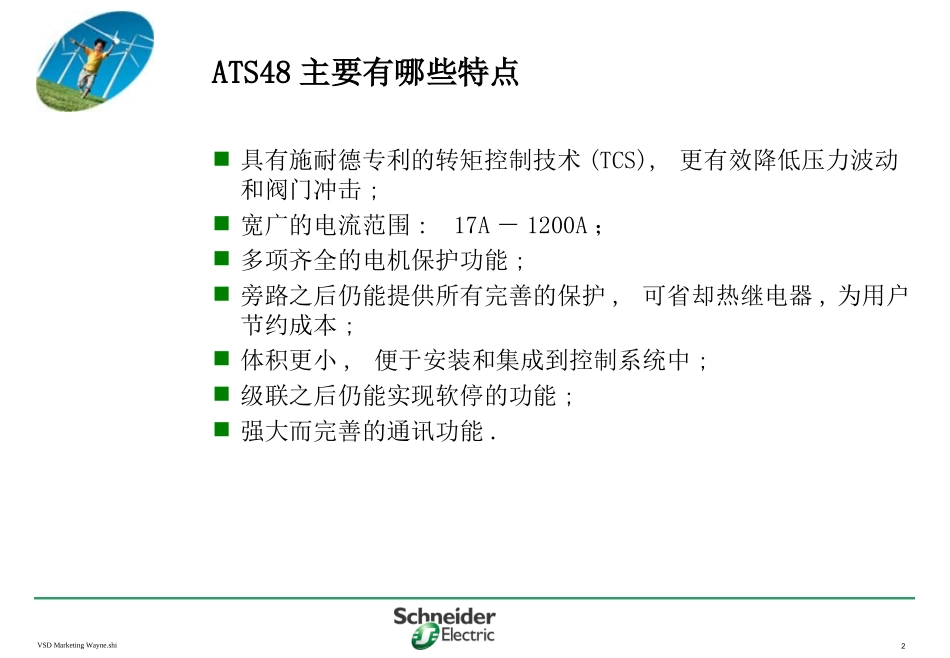

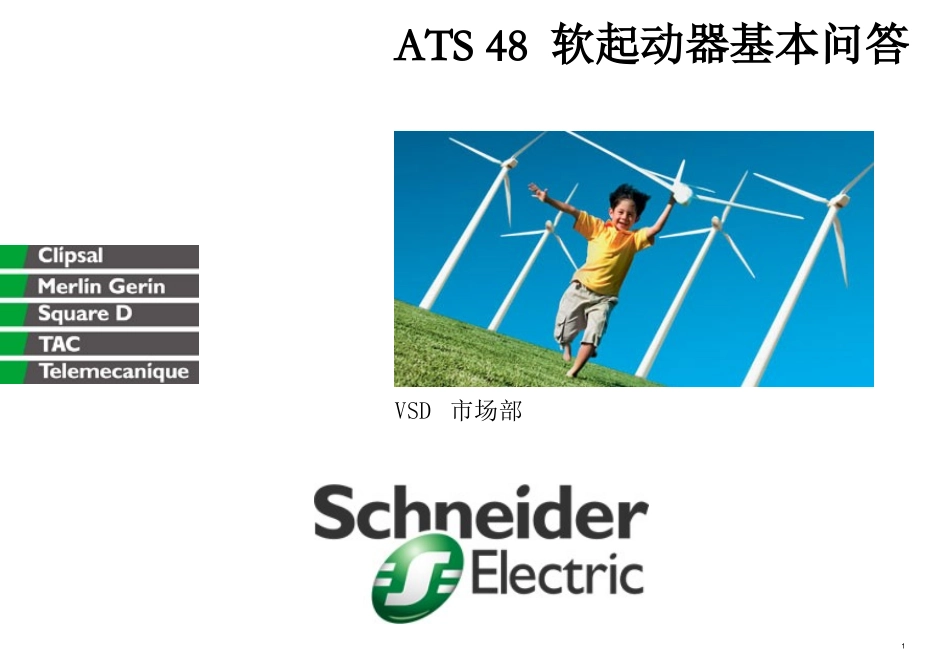

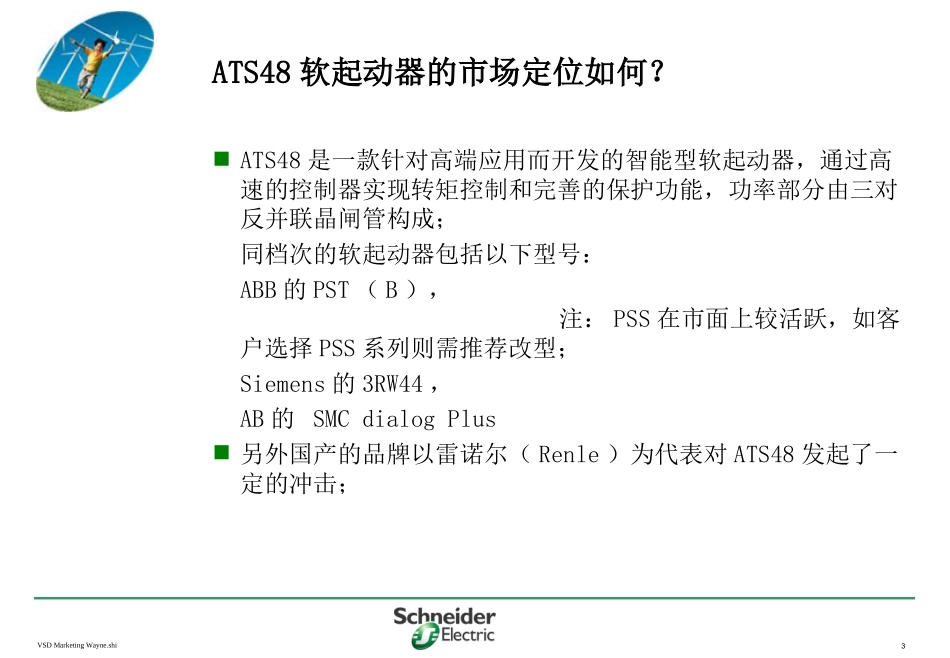

1ATS48软起动器基本问答VSD市场部VSDMarketingWayne.shi2ATS48主要有哪些特点具有施耐德专利的转矩控制技术(TCS),更有效降低压力波动和阀门冲击;宽广的电流范围:17A-1200A;多项齐全的电机保护功能;旁路之后仍能提供所有完善的保护,可省却热继电器,为用户节约成本;体积更小,便于安装和集成到控制系统中;级联之后仍能实现软停的功能;强大而完善的通讯功能.VSDMarketingWayne.shi3ATS48软起动器的市场定位如何?ATS48是一款针对高端应用而开发的智能型软起动器,通过高速的控制器实现转矩控制和完善的保护功能,功率部分由三对反并联晶闸管构成;同档次的软起动器包括以下型号:ABB的PST(B),注:PSS在市面上较活跃,如客户选择PSS系列则需推荐改型;Siemens的3RW44,AB的SMCdialogPlus另外国产的品牌以雷诺尔(Renle)为代表对ATS48发起了一定的冲击;VSDMarketingWayne.shi4ATS48软起动器的主要应用在何种场合ATS48软起动器的驱动对象是电机,可抑制电机在直接起动过程中造成的电网冲击和对机械结构的冲击;在无调速要求的情况下软起动器完全可以满足要求,其价格大概为同功率变频器的1/4左右;注:当前客户并非理智消费,在采用软起动器可以解决问题的情况下仍然会采用变频器。主要的应用对象是风机、泵类负载,占到软起动器应用的80%以上;主要的场合涵盖了冶金、热力、电力、市政、基础设施、商用楼宇等等行业。VSDMarketingWayne.shi5ATS48在选型中应该注意哪些问题呢?首先是确定电网的电压等级,Q系列产品最高的供电电压是415V,Y系列产品最高的供电电压是690V,国内电网电压380建议采用Q系列;其次确定负载类型,标准负载和重载有不同的选型标准,在我们的产品目录中有明确的说明,简单起见,起动电流会超过4.5倍的额定电流或起动时间超过30s的情况即可认定为重载应用,对于频繁起动的情况也应作为重载应用选择;ATS48软起动器的型号是通过电流值定义的,软起动的额定电流大于电机的电流就可以了;VSDMarketingWayne.shi6ATS48的控制电源为何种类型?ATS48的控制电源采用交流输入,通过内部的电源处理而为控制器,输入输出端口供电;对于Q系列产品的控制电源是220V~415V;Y系列产品的控制电压是110V~230V;二者的控制电源的频率都是支持50Hz和60Hz的;VSDMarketingWayne.shi7ATS48可以提供哪些输入输出端口?ATS48可以提供4个逻辑输入端口,其中两个可编程;2个逻辑输出,可编程;3个继电器输出;1个模拟量输出;另外ATS48可以支持电机PTC的直接输入保护,传感器电路总电阻25摄氏度下为750欧姆。ATS48包括控制电源、Modubus通讯端口、IO端口在内部都做了隔离处理,用户不需要采用额外的隔离处理;VSDMarketingWayne.shi8ATS48可以为客户提供哪些显示功能?ATS48为客户提供了丰富的显示功能,首先可以通过内置的LED面板显示当前电机电流,功率因数,功率百分比等等;通过ATS48的模拟输出可以0~20mA或4~20mA的形式显示电机电流等参数;VSDMarketingWayne.shi9ATS48是否有旁路功能,是如何实现的?对于ATS48支持旁路控制方式,而且施耐德推荐客户采用这种方法,这样可以延长软起动器的使用寿命,同时避免电控柜的发热;柜体的尺寸设计需要根据柜体内发热元件的总热量来设计柜体表面积,对于我们的软起动器的热耗散会有具体的数据,并提供柜体设计的公式;当起动结束时,ATS48为客户提供继电器输出作为旁路接触器的控制信号从而实现旁路功能;VSDMarketingWayne.shi10ATS48内三角形接法时应注意什么?只有ATS48***Q型的软起动器才适用内三角形接法,ATS48***Y不适用内三角形接法;当使用此功能时,高级设定菜单(drC)中的dlt参数要设成on,调整菜单设定In仍设置为线路电流,这时软起动器的停车方式只能选择自由停车且不能使用级联功能和预热功能。VSDMarketingWayne.shi11ATS48拖动多台电机时有何特殊的处理方案?ATS48支持一台软起动器拖动多台电机,这样可以节省成本;为了满足在一拖多情况下软起动器与电机的参数匹配,ATS48可以提供两套电机参数的输入功能,通过逻辑端子的输入来实现两套...
