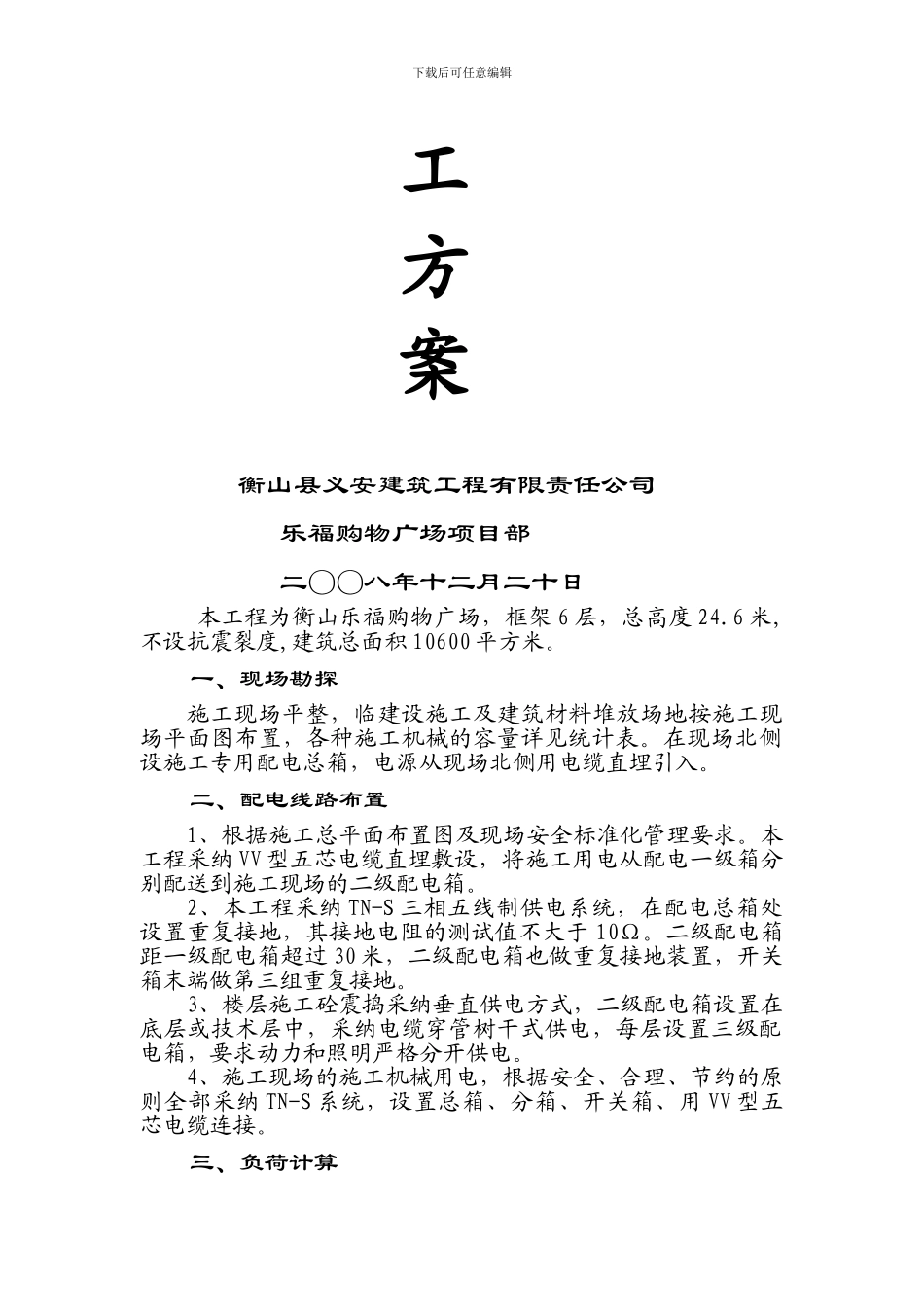

下载后可任意编辑 临时用电 安全施工方案报审表工程名称：衡山乐福购物广场 编号：致： 湖南智埔工程咨询有限公司 我 方 已 根 据 施 工 合 同 的 有 关 规 定 完 成 了 临时用电 安全施工方案的编制，并经我单位上报技术负责人审查批准，请予以审查。附： 临时用电 安全施工方案承包单位（章） 项目经理 日期 专业监理工程师审核意见：专业监理工程师 日期 下载后可任意编辑总监理工程师审核意见：项目监理机构 总监理工程师 日期 衡 山 乐 福 购 物 广 场临时用电安全施下载后可任意编辑工方案衡山县义安建筑工程有限责任公司乐福购物广场项目部二〇〇八年十二月二十日本工程为衡山乐福购物广场，框架 6 层，总高度 24.6 米,不设抗震裂度,建筑总面积 10600 平方米。一、现场勘探施工现场平整，临建设施工及建筑材料堆放场地按施工现场平面图布置，各种施工机械的容量详见统计表。在现场北侧设施工专用配电总箱，电源从现场北侧用电缆直埋引入。二、配电线路布置1、根据施工总平面布置图及现场安全标准化管理要求。本工程采纳 VV 型五芯电缆直埋敷设，将施工用电从配电一级箱分别配送到施工现场的二级配电箱。2、本工程采纳 TN-S 三相五线制供电系统，在配电总箱处设置重复接地，其接地电阻的测试值不大于 10Ω。二级配电箱距一级配电箱超过 30 米，二级配电箱也做重复接地装置，开关箱末端做第三组重复接地。3、楼层施工砼震捣采纳垂直供电方式，二级配电箱设置在底层或技术层中，采纳电缆穿管树干式供电，每层设置三级配电箱，要求动力和照明严格分开供电。4、施工现场的施工机械用电，根据安全、合理、节约的原则全部采纳 TN-S 系统，设置总箱、分箱、开关箱、用 VV 型五芯电缆连接。三、负荷计算下载后可任意编辑施工现场总用电量包括动力和照明，其中照明用电量按动力容量的 10%计。1、电源总进线用 电 功 率 ： 由 机 械 容 量 表 查 得Σp1=72kw Σpl=36kwP 动=1.05×(k1×Σp1/cosφ)＋k2×Σp2 =1.05×(0.6×72/0.75)＋0.6×36=82.08kw式中 k1=0.6 k2=0.6 cosφ=0.75P 照=P 动×10%=82.08×10%=8.2kw p 总=p 动+p 照=82.08+8.2=90.28kw2、木工棚二级箱用电设备；斜口平刨机 4KW，平刨机，压刨机各 3KW、圆锯机 3KWа、用电功率 P=4+3×3=13KWв、额定电流计算：I=1000×P/3×U 线×COSφ =1000×13/3×380×0.75=26Aс、导线截面选择：查表采...
