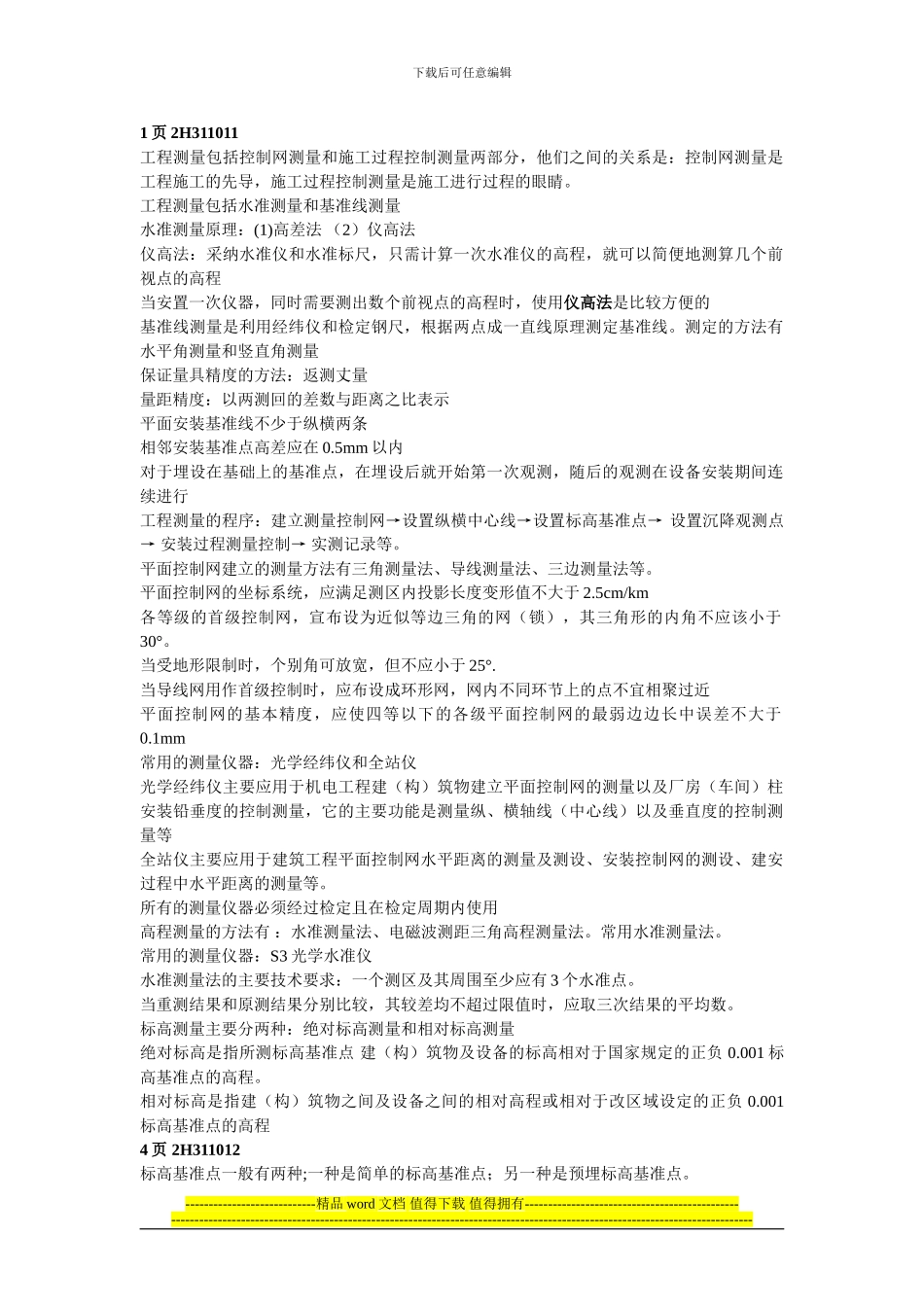

下载后可任意编辑1 页 2H311011工程测量包括控制网测量和施工过程控制测量两部分,他们之间的关系是:控制网测量是工程施工的先导,施工过程控制测量是施工进行过程的眼睛。工程测量包括水准测量和基准线测量水准测量原理:(1)高差法 (2)仪高法仪高法:采纳水准仪和水准标尺,只需计算一次水准仪的高程,就可以简便地测算几个前视点的高程当安置一次仪器,同时需要测出数个前视点的高程时,使用仪高法是比较方便的基准线测量是利用经纬仪和检定钢尺,根据两点成一直线原理测定基准线。测定的方法有水平角测量和竖直角测量保证量具精度的方法:返测丈量量距精度:以两测回的差数与距离之比表示平面安装基准线不少于纵横两条相邻安装基准点高差应在 0.5mm 以内对于埋设在基础上的基准点,在埋设后就开始第一次观测,随后的观测在设备安装期间连续进行工程测量的程序:建立测量控制网→设置纵横中心线→设置标高基准点→ 设置沉降观测点→ 安装过程测量控制→ 实测记录等。平面控制网建立的测量方法有三角测量法、导线测量法、三边测量法等。平面控制网的坐标系统,应满足测区内投影长度变形值不大于 2.5cm/km各等级的首级控制网,宣布设为近似等边三角的网(锁),其三角形的内角不应该小于30°。当受地形限制时,个别角可放宽,但不应小于 25°.当导线网用作首级控制时,应布设成环形网,网内不同环节上的点不宜相聚过近平面控制网的基本精度,应使四等以下的各级平面控制网的最弱边边长中误差不大于0.1mm常用的测量仪器:光学经纬仪和全站仪光学经纬仪主要应用于机电工程建(构)筑物建立平面控制网的测量以及厂房(车间)柱安装铅垂度的控制测量,它的主要功能是测量纵、横轴线(中心线)以及垂直度的控制测量等全站仪主要应用于建筑工程平面控制网水平距离的测量及测设、安装控制网的测设、建安过程中水平距离的测量等。所有的测量仪器必须经过检定且在检定周期内使用高程测量的方法有 :水准测量法、电磁波测距三角高程测量法。常用水准测量法。常用的测量仪器:S3 光学水准仪水准测量法的主要技术要求:一个测区及其周围至少应有 3 个水准点。当重测结果和原测结果分别比较,其较差均不超过限值时,应取三次结果的平均数。标高测量主要分两种:绝对标高测量和相对标高测量绝对标高是指所测标高基准点 建(构)筑物及设备的标高相对于国家规定的正负 0.001 标高基准点的高程。相对标高是指建(构)筑物之间及设备之间的相对...
