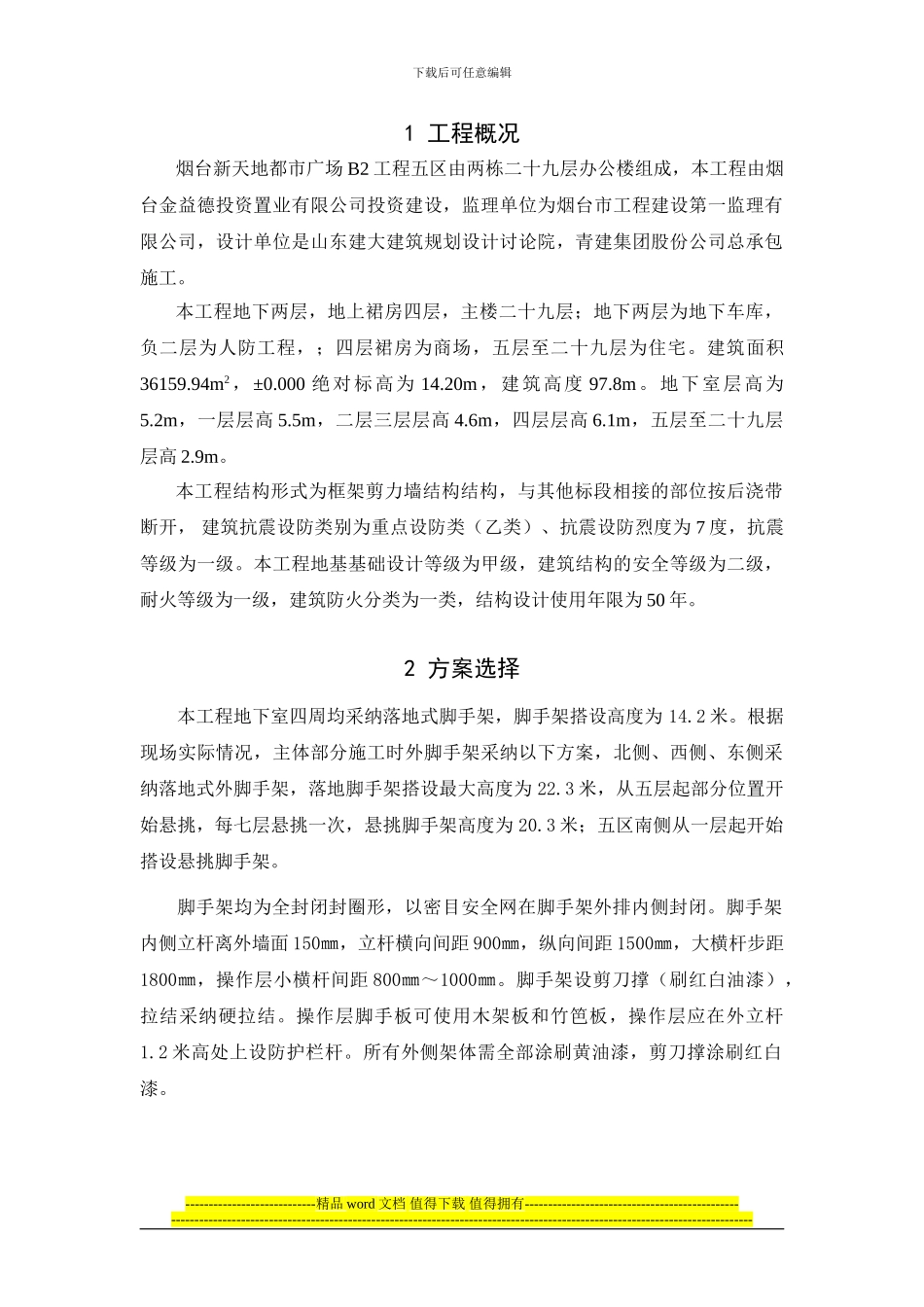

下载后可任意编辑1 工程概况烟台新天地都市广场 B2 工程五区由两栋二十九层办公楼组成，本工程由烟台金益德投资置业有限公司投资建设，监理单位为烟台市工程建设第一监理有限公司，设计单位是山东建大建筑规划设计讨论院，青建集团股份公司总承包施工。本工程地下两层，地上裙房四层，主楼二十九层；地下两层为地下车库，负二层为人防工程，；四层裙房为商场，五层至二十九层为住宅。建筑面积36159.94m2，±0.000 绝对标高为 14.20m，建筑高度 97.8m。地下室层高为5.2m，一层层高 5.5m，二层三层层高 4.6m，四层层高 6.1m，五层至二十九层层高 2.9m。本工程结构形式为框架剪力墙结构结构，与其他标段相接的部位按后浇带断开， 建筑抗震设防类别为重点设防类（乙类）、抗震设防烈度为 7 度，抗震等级为一级。本工程地基基础设计等级为甲级，建筑结构的安全等级为二级，耐火等级为一级，建筑防火分类为一类，结构设计使用年限为 50 年。2 方案选择本工程地下室四周均采纳落地式脚手架，脚手架搭设高度为 14.2 米。根据现场实际情况，主体部分施工时外脚手架采纳以下方案，北侧、西侧、东侧采纳落地式外脚手架，落地脚手架搭设最大高度为 22.3 米，从五层起部分位置开始悬挑，每七层悬挑一次，悬挑脚手架高度为 20.3 米；五区南侧从一层起开始搭设悬挑脚手架。脚手架均为全封闭封圈形，以密目安全网在脚手架外排内侧封闭。脚手架内侧立杆离外墙面 150㎜，立杆横向间距 900㎜，纵向间距 1500㎜，大横杆步距1800㎜，操作层小横杆间距 800㎜～1000㎜。脚手架设剪刀撑（刷红白油漆），拉结采纳硬拉结。操作层脚手板可使用木架板和竹笆板，操作层应在外立杆1.2 米高处上设防护栏杆。所有外侧架体需全部涂刷黄油漆，剪刀撑涂刷红白漆。----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑3 施工工艺3.1 脚手架搭设工艺落地式双排脚手架搭设流程为：放置木垫板及钢底座→放置纵向扫地杆→自角部起依次向两边竖立底立杆，底端与纵向扫地杆扣接固定后，装设横向扫地立杆并也与横杆固定（固定立杆顶端，应吊线确保立杆垂直）。悬挑式双排脚手架搭设流程为：固定悬挑工字钢→放置纵向扫地杆→自角部起依次向两边竖...
