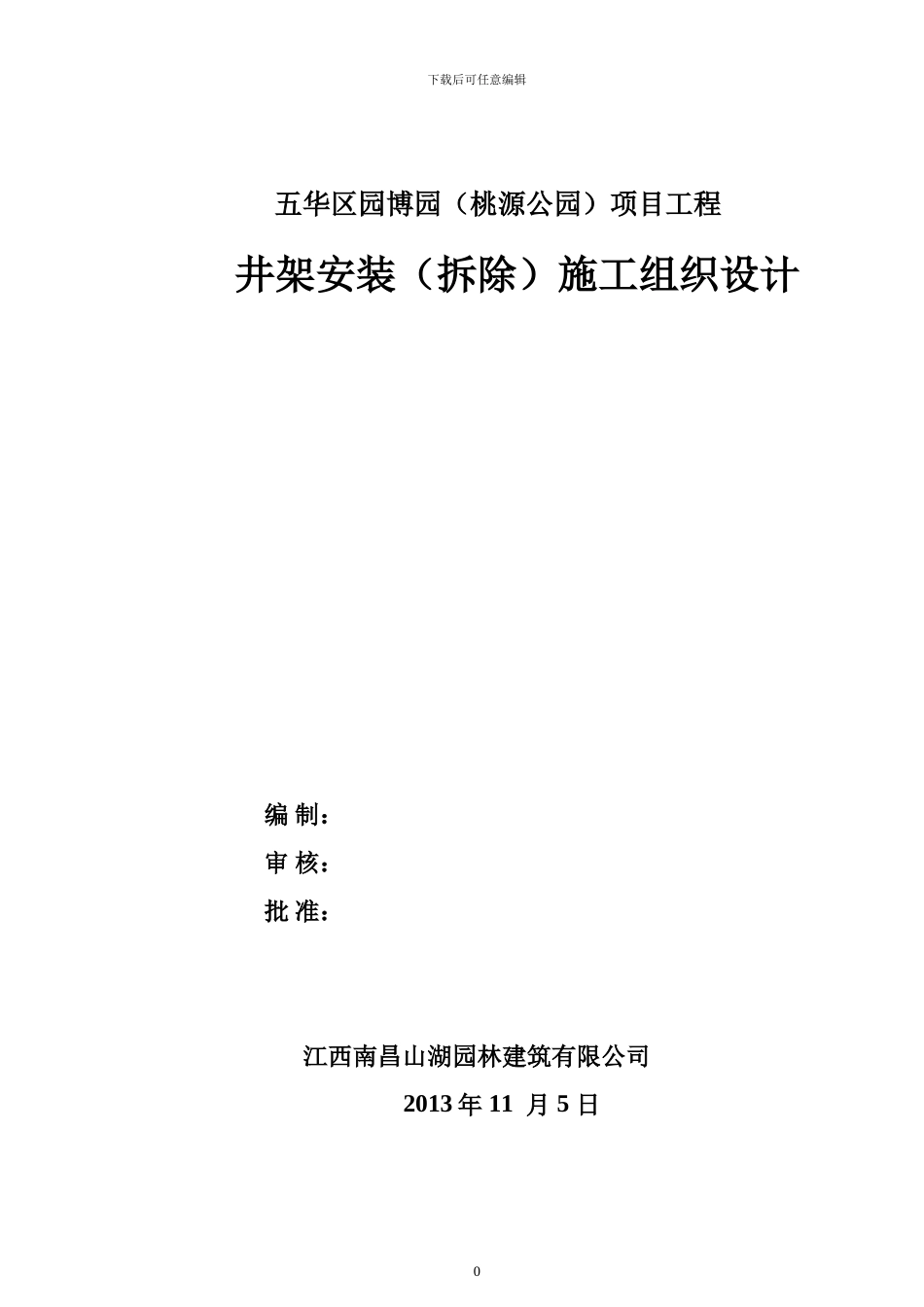

下载后可任意编辑五华区园博园（桃源公园）项目工程井架安装（拆除）施工组织设计编 制：审 核：批 准：江西南昌山湖园林建筑有限公司2013 年 11 月 5 日 0下载后可任意编辑井架安装（拆除）施工组织设计 一、工程概况：工程名称：五华区园博园（桃园公园）项目建设单位：昆明市五华区国有资产投资经营管理有限公司设计单位：云南省城乡规划设计讨论院监理单位：云南城市建设工程咨询有限公司施工单位：江西南昌山湖园林建筑有限公司本项目规划用地面积 212.78 亩（约 14 公顷），总面积 141853m2 ，南北最长距离 594m，东西最长距离 350m。本项目包括 1-9 栋配套用房，其中 1 栋建筑面积为 9803.8m2，2 栋建筑面积为 1604.26m2，3 栋建筑面积为 1066.74m2 ，4 栋建筑面积为 992.36m2 ， 5 栋建筑面积为1292.32m2，6 栋建筑面积为 1116.88m2，7 栋建筑面积为 1116.88m2，8栋建筑面积为 1116.88m2，9 栋建筑面积为 4381.5m2，总建筑面积22491.62m2。建筑地上 3-5 层，地下一层，建筑高度 25.6m。框架结构，抗震设防烈度八度，设计年限 50 年。井架位置上空无输电线路。二、编制依据编制本工程井架搭设、拆除施工方案的依据：1、 中华人民共和国行业标准《龙门架及井架物料提升机安全技术法律规范》JGJ88-92。2 、中华人民共和国行业标准《建筑施工高处作业安全技术法律规范》JGJ80-91。3 、中华人民共和国行业标准《施工现场临时用电安全技术法律规范》JGJ46-88。4 、中华人民共和国行业标准《建筑施工安全检查标准》 JGJ59-99。5 、 中 华 人 民 共 和 国 行 业 标 准 《 建 筑 机 械 使 用 安 全 技 术 规程》JGJ33-2001三、垂直运输机械的选择根据工程规模、工期及施工现场情况，本工程各阶段施工时所需材料不多，垂直运输机械方要运送钢筋、空心砖、辅材、砂浆、及装饰材 1下载后可任意编辑料。选择两台 SSD100/100B 型号的井式升降机。使用高度：21m；使用提升高度：16.2；使用时间：2 个月。四、主要组成构件及设备参数主要由 JK 系列快速卷扬机和井字架及两个吊蓝组成。井字架由以下构件组成：卷扬机及井架底座、井式导轨、楼层限位装置、缆风绳、连接杆及螺栓等组成。设备参数设备名称：井字架物料提升机设备性能：载荷 1t 标准高度：27m。 最大提升高度：24m。井架承载力：3t。提升方式：双蓝分加紧提升，两个卷扬机各自独立运转。倾斜角：≯3‰。基...
