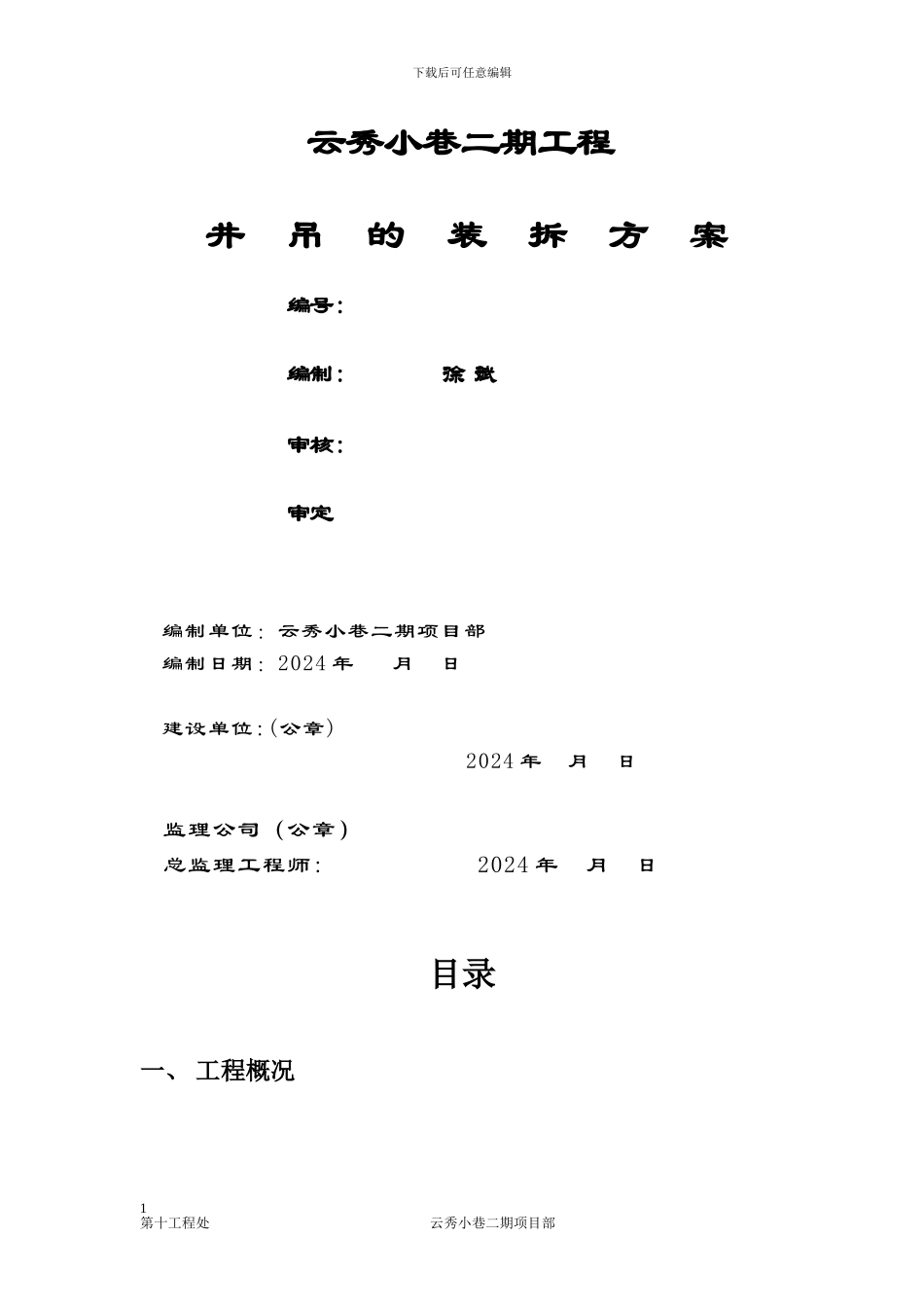

下载后可任意编辑云秀小巷二期工程井 吊 的 装 拆 方 案 编号: 编制: 徐 斌审核:审定编制单位：云秀小巷二期项目部 编制日期：2024 年 月 日 建设单位:(公章) 2024 年 月 日监理公司（公章） 总监理工程师: 2024 年 月 日目录一、 工程概况1第十工程处 云秀小巷二期项目部下载后可任意编辑二、 准备工作三、 主要结构及作用四、 安装及拆卸步骤五、 升降机的调试和使用操作六、 验收一、工程概况云秀小巷二期工程，由官渡区官渡街道办事处季官社区投资开发，奥地建筑设计有限公司设计，由云南官房建筑集团股份有限公司承建，云南青山建设监理咨询有限公司监理。本工程位于官渡区官渡街道办事处季官社区地块，共 7 幢 7 层住宅楼。建筑高度为 21.6 米，根据实际情况，采纳 7 台双笼 SSB 型升降机。本工程的井字架搭拆严格按《龙门架及井字架物料提升机安全技术法律规范》JGJ88-92 和井字架物料提升机使用说明书进行施工。二、准备工作1、参加安装、拆卸及调试的人员必须熟悉货用施工升降机的性能、结构特点。安装和拆卸过程中必须由专人负责、统一指挥。2、搭设前，对所有搭设材料进行一次全面清点，特别是对一些零星配件，要专人负责清点并复核；发现问题要及时解决；做到搭设材料齐全完备，配套设备合格完好。2第十工程处 云秀小巷二期项目部下载后可任意编辑3、施工升降机具有产品合格证及产品生产许可证并经过鉴定合格。4、提前 7 天按生产厂家提供的基础图纸制作砼基础。基础安装场地为砼路面，基础承载力应不小于 0.08Mpa，厚度为 60㎝。基础浇筑 C20 砼，基础表面应平整，水平偏差不大于 8㎜，予埋件保证平面位置、尺寸、标高、深度的误差均要符合要求。5、基础距建筑物尺寸要根据脚手架的宽窄而定，一般情况下升降机的横向中心线应与建筑物平行。基础宜高出地面至少 50㎜，以防底架长期浸没在水里。三、主要结构及作用提升机主要由底架、架体、吊笼、天轮架、防护门、避雷针、曳引机、平层卸料门联锁装置、超载限制器等组成。用曳引机传动时，增加配重箱、配重箱导轨。1、底架底架由槽钢用联结角钢和螺栓联结而成，固定在基础上。它将井字架连成一体，是整个提升机的支承基础。2、架体用由角钢制成的标准杆和螺栓拼装而成，架体每个吊笼运行空间内设有 4 根导轨管，作为吊笼垂直运动时的导向滑道。当架体装到一定高度时，应设附墙装置，附墙装置设在架体的出料侧。曳引机传动时，架体...
