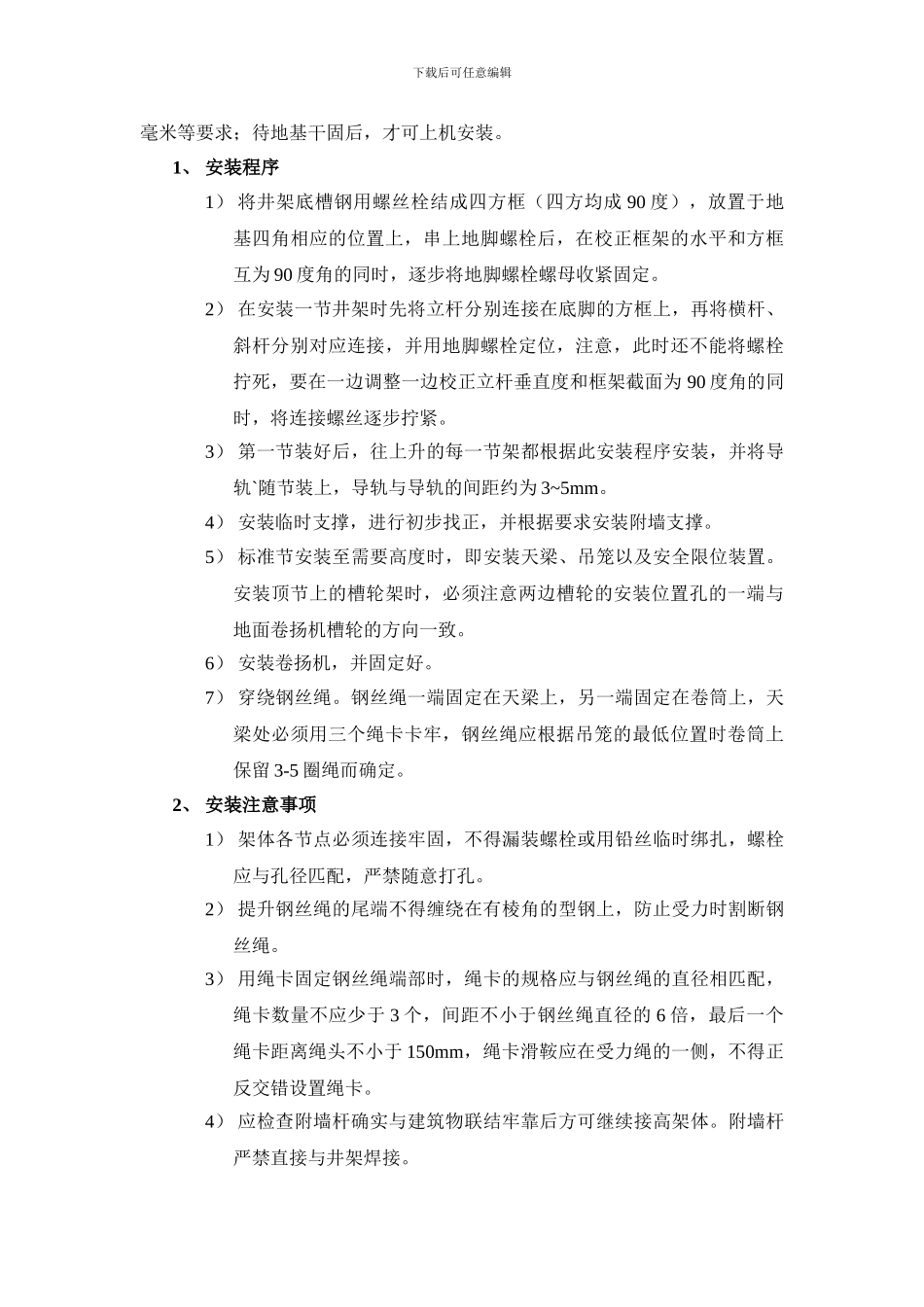

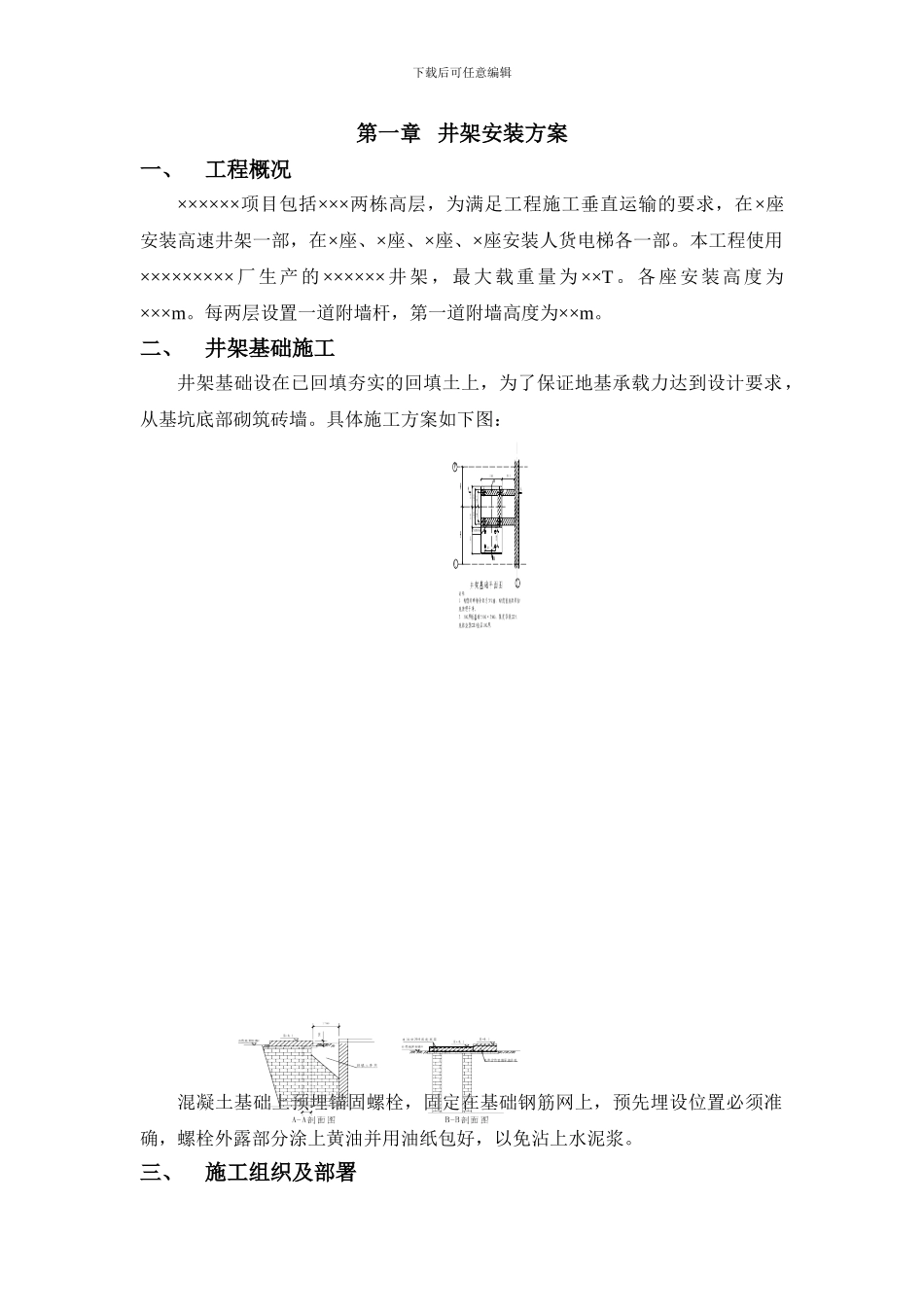

下载后可任意编辑第一章 井架安装方案一、工程概况××××××项目包括×××两栋高层,为满足工程施工垂直运输的要求,在×座安装高速井架一部,在×座、×座、×座、×座安装人货电梯各一部。本工程使用××××××××× 厂生产的 ×××××× 井架,最大载重量为 ××T。各座安装高度为×××m。每两层设置一道附墙杆,第一道附墙高度为××m。二、井架基础施工井架基础设在已回填夯实的回填土上,为了保证地基承载力达到设计要求,从基坑底部砌筑砖墙。具体施工方案如下图:混凝土基础上预埋锚固螺栓,固定在基础钢筋网上,预先埋设位置必须准确,螺栓外露部分涂上黄油并用油纸包好,以免沾上水泥浆。三、施工组织及部署下载后可任意编辑1、 人员组织根据井架安装的施工要求,需要相关人员如下:安装技术负责人: 1 名安装人员: 3 名电工: 1 名杂工: 2 名安全监督员: 1 名2、 安装需用机具根据井架安装要求,结合施工实际需要,安装现场须配备的施工机具及材料清单如下:名称数量备注活动扳手2 个呆扳手4 把梅花扳手4 把电工工具2 套铁锤1 个6#麻绳2 条安全带5 副经纬仪1 台3、 安装前的准备工作1)由机修班清理场地,对影响正常安装的障碍物清理拆除。2)安装和吊立架体前,对角钢、吊笼等主要结构进行检查,如发现变形锈蚀严重,螺栓孔位置不对时,应先进行修整或更换。3)检查钢丝绳有无断股,锈蚀及绳芯缺油等质量问题,检查长度是否足够。4)检查卷扬机的离合器、制动器是否符合装配规定,变速箱油位是否正常5)检查附墙架的架设位置与建筑物的预埋锚固件是否正确配套。6)检查基础的位置和地脚螺栓的位置是否符合要求。四、井架安装 安装井架前,必须先按型钢井架规格相应的地基图纸打好基础。在浇筑地基时,除了要保证地基的尺寸外,还要保证地脚螺栓的垂直度和露出基面 60—80下载后可任意编辑毫米等要求;待地基干固后,才可上机安装。 1、 安装程序1) 将井架底槽钢用螺丝栓结成四方框(四方均成 90 度),放置于地基四角相应的位置上,串上地脚螺栓后,在校正框架的水平和方框互为 90 度角的同时,逐步将地脚螺栓螺母收紧固定。2) 在安装一节井架时先将立杆分别连接在底脚的方框上,再将横杆、斜杆分别对应连接,并用地脚螺栓定位,注意,此时还不能将螺栓拧死,要在一边调整一边校正立杆垂直度和框架截面为 90 度角的同时,将连接螺丝逐步拧紧。3) 第一节装好后,往上升的每一节架都根...
