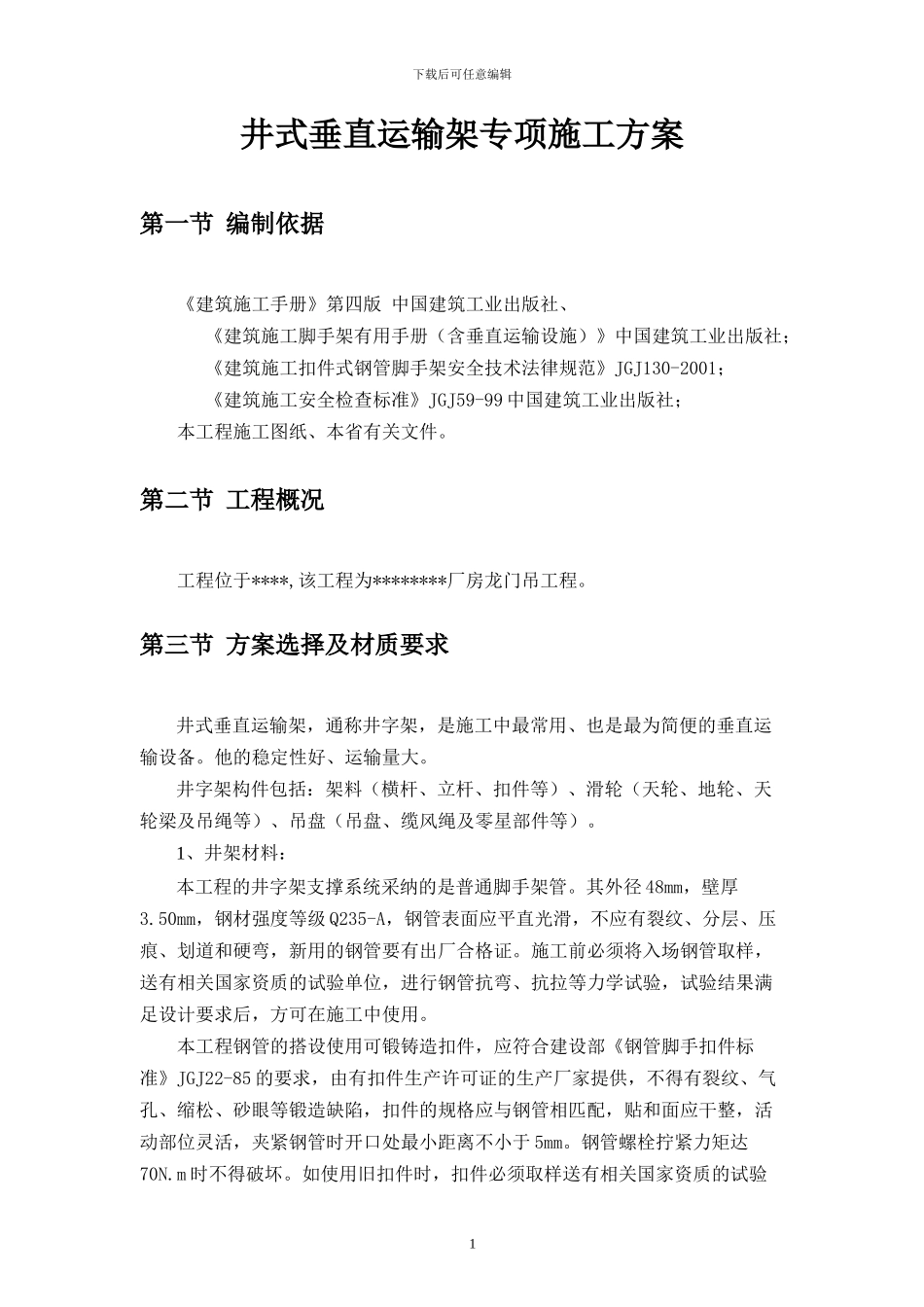

下载后可任意编辑井式垂直运输架专项施工方案 第一节 编制依据《建筑施工手册》第四版 中国建筑工业出版社、 《建筑施工脚手架有用手册（含垂直运输设施）》中国建筑工业出版社； 《建筑施工扣件式钢管脚手架安全技术法律规范》JGJ130-2001； 《建筑施工安全检查标准》JGJ59-99 中国建筑工业出版社；本工程施工图纸、本省有关文件。第二节 工程概况工程位于****,该工程为********厂房龙门吊工程。 第三节 方案选择及材质要求井式垂直运输架，通称井字架，是施工中最常用、也是最为简便的垂直运输设备。他的稳定性好、运输量大。井字架构件包括：架料（横杆、立杆、扣件等）、滑轮（天轮、地轮、天轮梁及吊绳等）、吊盘（吊盘、缆风绳及零星部件等）。1、井架材料：本工程的井字架支撑系统采纳的是普通脚手架管。其外径 48mm，壁厚 3.50mm，钢材强度等级 Q235-A，钢管表面应平直光滑，不应有裂纹、分层、压痕、划道和硬弯，新用的钢管要有出厂合格证。施工前必须将入场钢管取样，送有相关国家资质的试验单位，进行钢管抗弯、抗拉等力学试验，试验结果满足设计要求后，方可在施工中使用。本工程钢管的搭设使用可锻铸造扣件，应符合建设部《钢管脚手扣件标准》JGJ22-85 的要求，由有扣件生产许可证的生产厂家提供，不得有裂纹、气孔、缩松、砂眼等锻造缺陷，扣件的规格应与钢管相匹配，贴和面应干整，活动部位灵活，夹紧钢管时开口处最小距离不小于 5mm。钢管螺栓拧紧力矩达70N.m 时不得破坏。如使用旧扣件时，扣件必须取样送有相关国家资质的试验 1下载后可任意编辑单位，进行扣件抗滑力等试验，试验结果满足设计要求后方可在施工中使用。安全网采纳密目式安全网，网目应满足 2000 目／100cm2，做耐贯穿试验不穿透，1.6×1.8m 的单张网重量在 3kg 以上，颜色应满足环境效果要求，选用绿色。要求阻燃，使用的安全网必须有产品生产许可证和质量合格证，连墙件采纳钢管，其材质应符合现行国家标准《碳素钢结构》（GB/T 700）中 Q235A 钢的要求2、滑轮及吊盘：滑轮及吊盘为整套配件，其材质均为 Q235-A,吊盘出场前必须进行实验，吊盘有效面积不小于 0.25m2/人，且必须有防滑措施，吊盘内最小站立宽度≥0.4m。吊盘、滑轮及吊绳主要参数见下图：机构名称项目名称单位规格性能额定荷载KN3.0吊自 重Kg450盘升降速度m/min5面 积m*m3.6*0.7操作方式手动载 荷KN4.0升电机：功率KW0.8降 电压V380机额定转速r/min1400构频率HZ50温...
