亚运城钢结构施工方案VIP免费

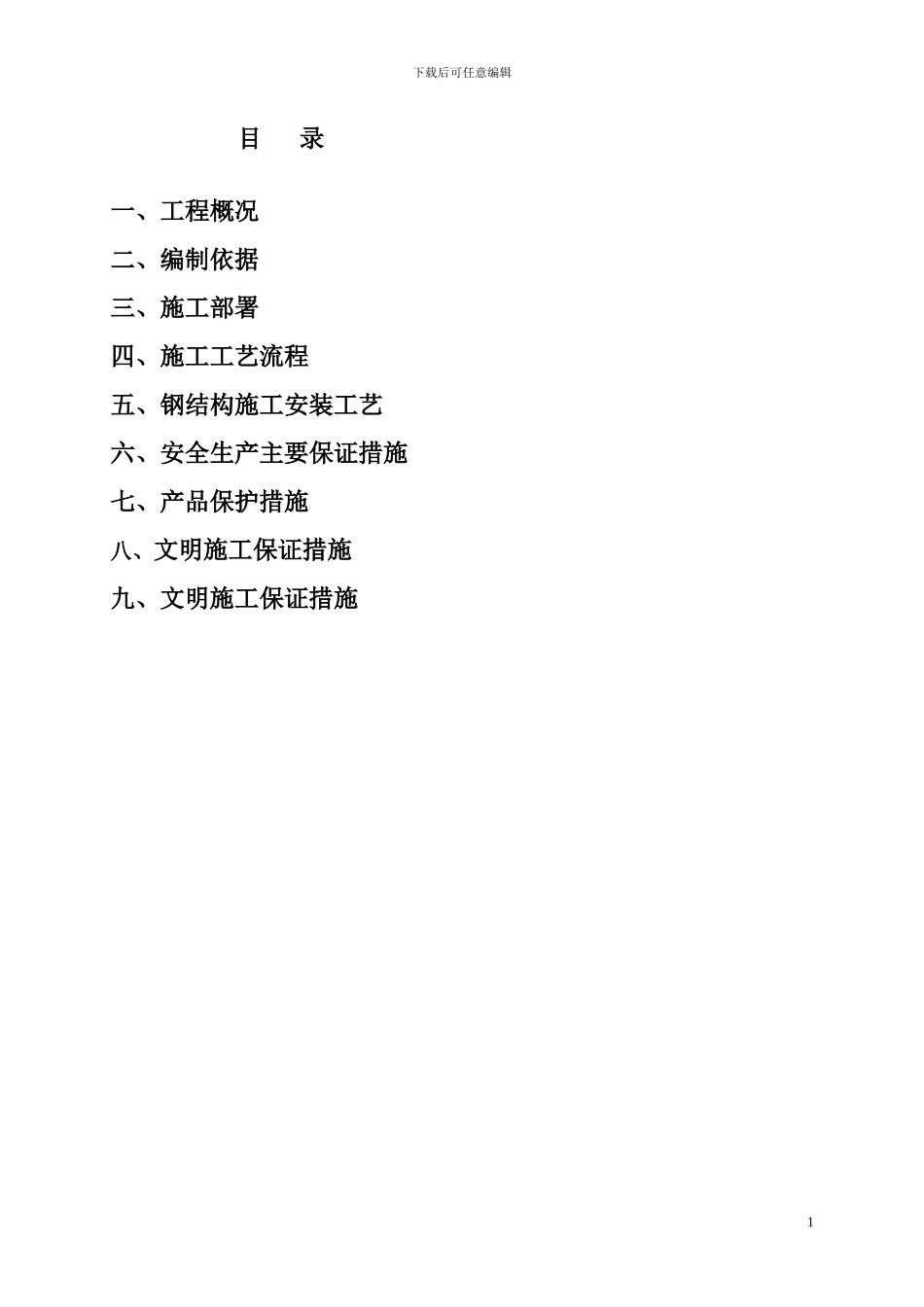

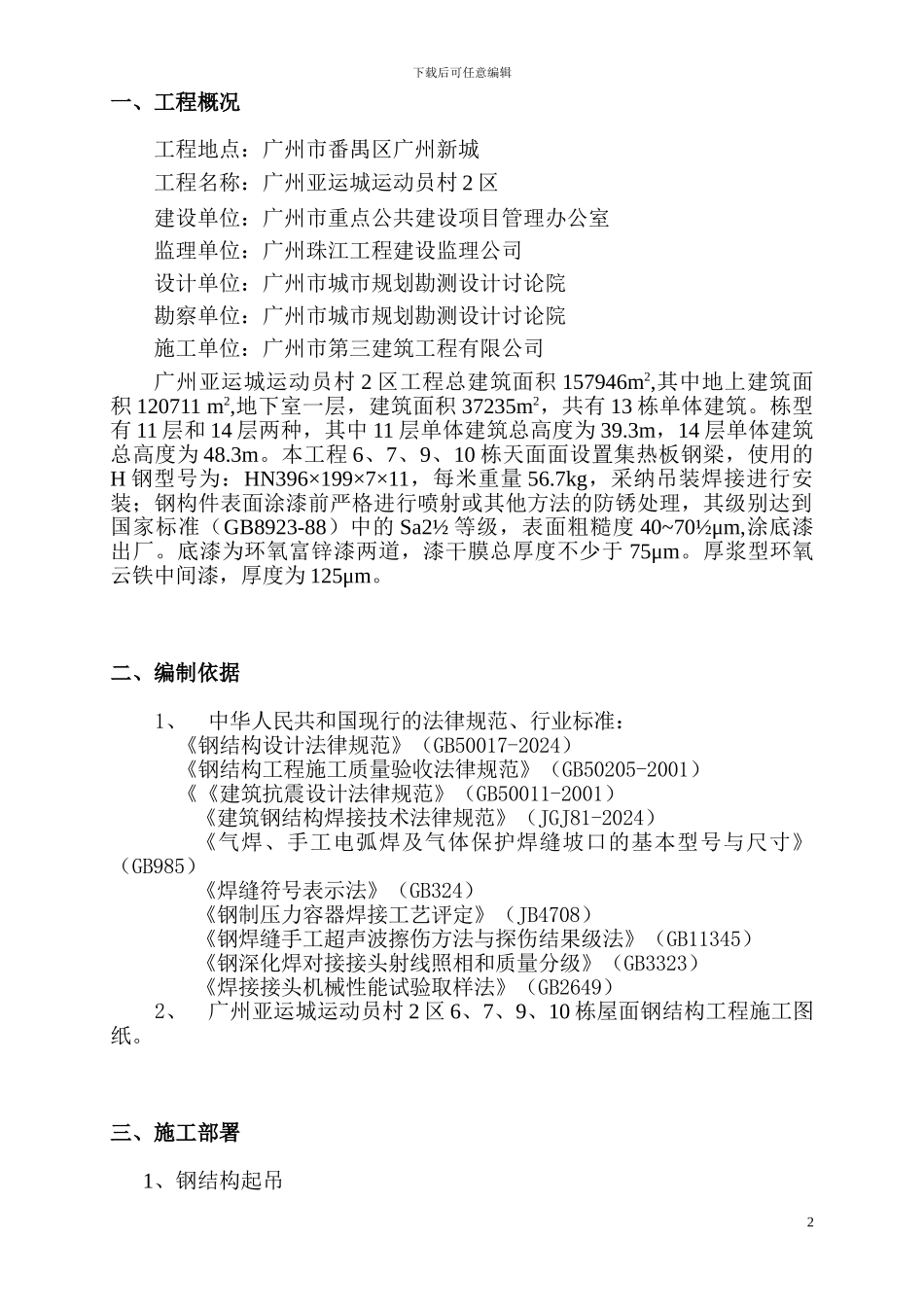

下载后可任意编辑 目 录一、工程概况二、编制依据三、施工部署四、施工工艺流程五、钢结构施工安装工艺六、安全生产主要保证措施七、产品保护措施八、文明施工保证措施九、文明施工保证措施1下载后可任意编辑一、工程概况工程地点：广州市番禺区广州新城工程名称：广州亚运城运动员村 2 区建设单位：广州市重点公共建设项目管理办公室监理单位：广州珠江工程建设监理公司设计单位：广州市城市规划勘测设计讨论院勘察单位：广州市城市规划勘测设计讨论院施工单位：广州市第三建筑工程有限公司广州亚运城运动员村 2 区工程总建筑面积 157946m2,其中地上建筑面积 120711 m2,地下室一层，建筑面积 37235m2，共有 13 栋单体建筑。栋型有 11 层和 14 层两种，其中 11 层单体建筑总高度为 39.3m，14 层单体建筑总高度为 48.3m。本工程 6、7、9、10 栋天面面设置集热板钢梁，使用的H 钢型号为：HN396×199×7×11，每米重量 56.7kg，采纳吊装焊接进行安装；钢构件表面涂漆前严格进行喷射或其他方法的防锈处理，其级别达到国家标准（GB8923-88）中的 Sa2½ 等级，表面粗糙度 40~70½μm,涂底漆出厂。底漆为环氧富锌漆两道，漆干膜总厚度不少于 75μm。厚浆型环氧云铁中间漆，厚度为 125μm。二、编制依据1、中华人民共和国现行的法律规范、行业标准：《钢结构设计法律规范》（GB50017-2024）《钢结构工程施工质量验收法律规范》（GB50205-2001）《《建筑抗震设计法律规范》（GB50011-2001）《建筑钢结构焊接技术法律规范》（JGJ81-2024）《气焊、手工电弧焊及气体保护焊缝坡口的基本型号与尺寸》（GB985）《焊缝符号表示法》（GB324）《钢制压力容器焊接工艺评定》（JB4708）《钢焊缝手工超声波擦伤方法与探伤结果级法》（GB11345）《钢深化焊对接接头射线照相和质量分级》（GB3323）《焊接接头机械性能试验取样法》（GB2649）2、广州亚运城运动员村 2 区 6、7、9、10 栋屋面钢结构工程施工图纸。三、施工部署1、钢结构起吊2下载后可任意编辑本 工 程 钢 结 构 使 用 的 H 钢 型 号 为 ： HN396×199×7×11 ， 每 米 重 量56.7kg，根据施工图纸计算最重结构约重 600kg。拟采纳现场塔吊进行垂直运输，具体塔吊分配见下表施工栋号使用塔吊号使用塔吊型号塔吊最末端起重重量6 栋3#机五羊 QTZ1001.2t7 栋8#机五羊 QTZ1001.2t9 栋5#机五羊 QTZ63B1t10 栋6#机五羊 QTZ63B1t钢结构天面拼装采纳 5...
