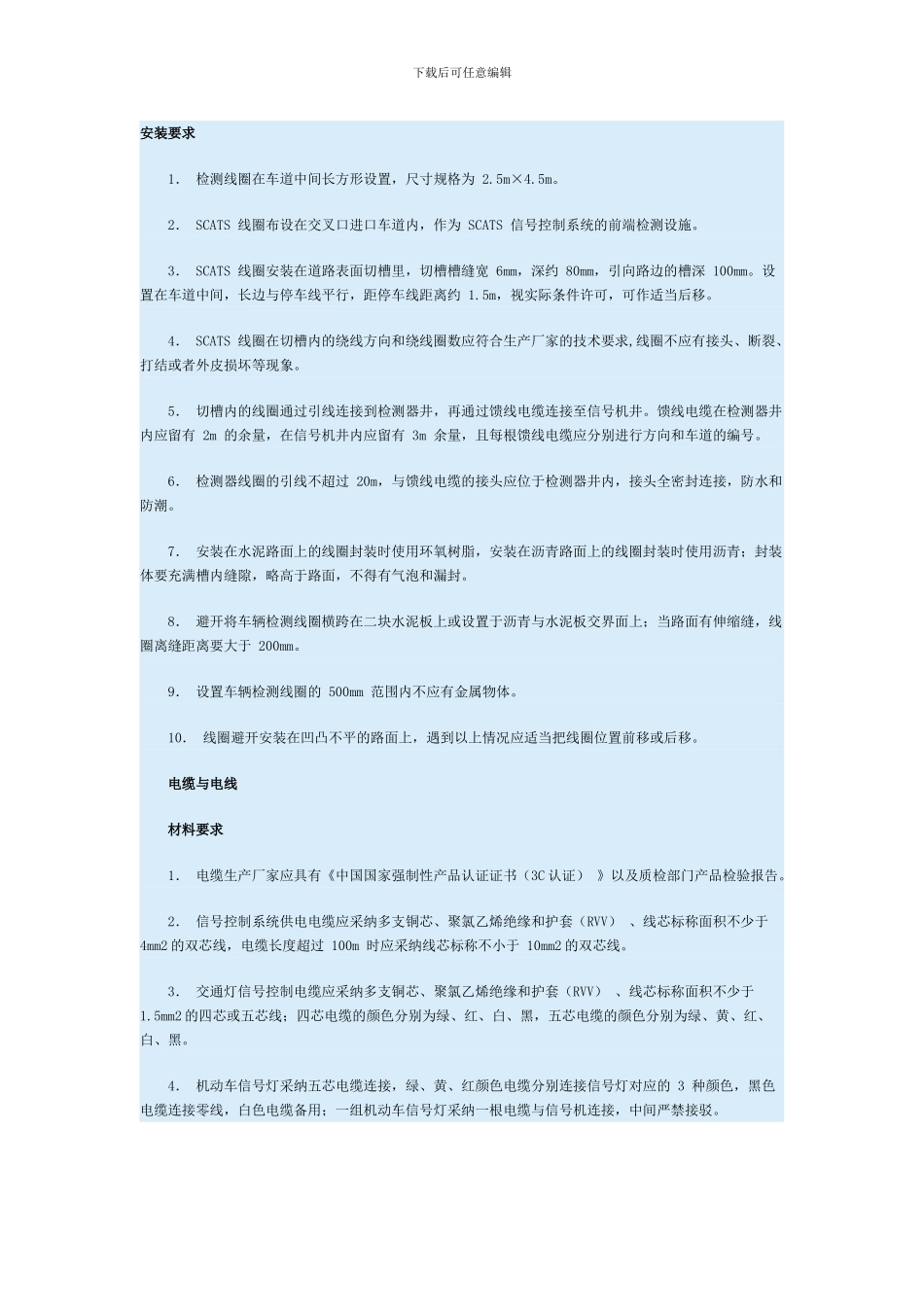

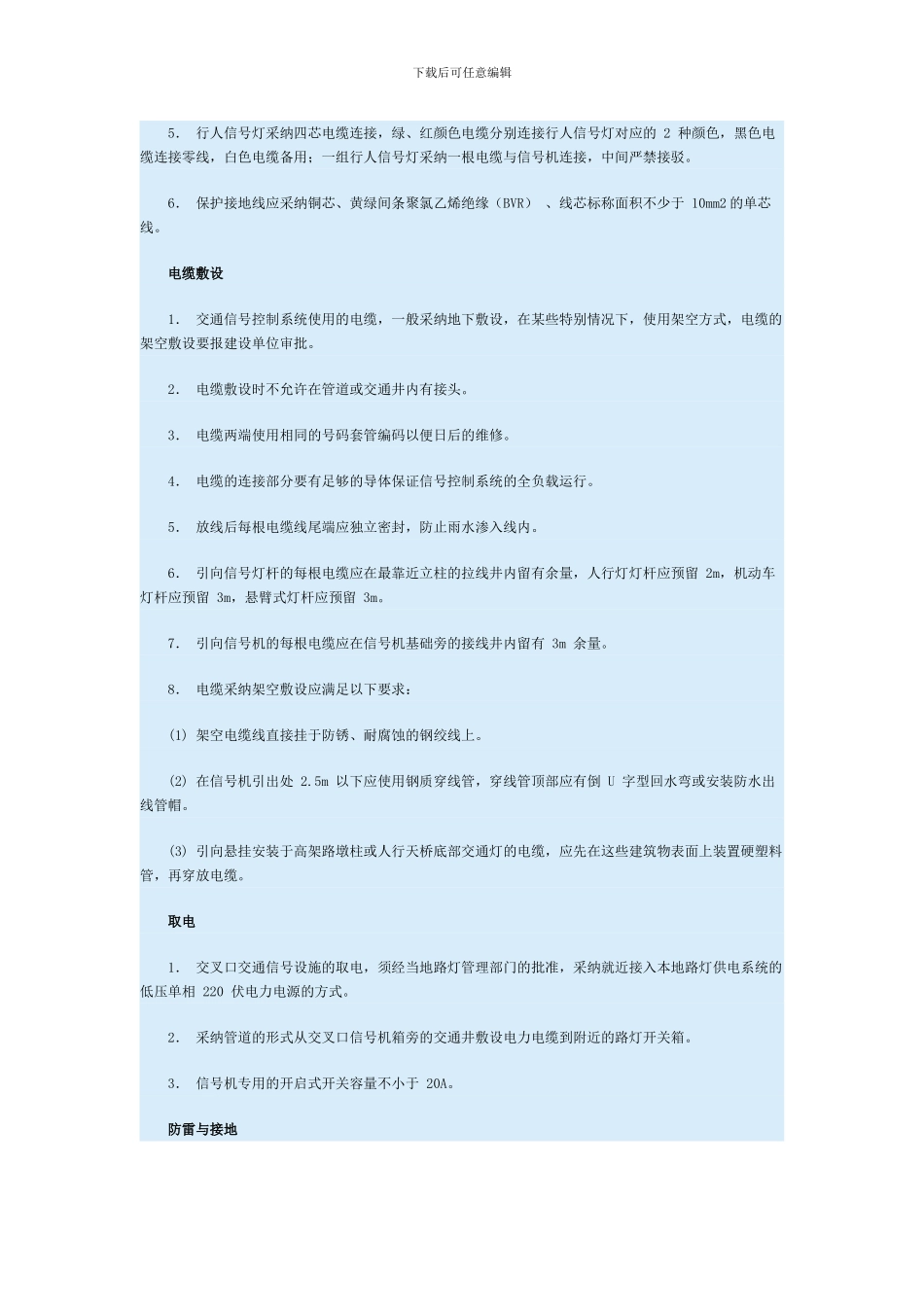

下载后可任意编辑安装要求 1． 检测线圈在车道中间长方形设置，尺寸规格为 2.5m×4.5m。 2． SCATS 线圈布设在交叉口进口车道内，作为 SCATS 信号控制系统的前端检测设施。 3． SCATS 线圈安装在道路表面切槽里，切槽槽缝宽 6mm，深约 80mm，引向路边的槽深 100mm。设置在车道中间，长边与停车线平行，距停车线距离约 1.5m，视实际条件许可，可作适当后移。 4． SCATS 线圈在切槽内的绕线方向和绕线圈数应符合生产厂家的技术要求,线圈不应有接头、断裂、打结或者外皮损坏等现象。 5． 切槽内的线圈通过引线连接到检测器井，再通过馈线电缆连接至信号机井。馈线电缆在检测器井内应留有 2m 的余量，在信号机井内应留有 3m 余量，且每根馈线电缆应分别进行方向和车道的编号。 6． 检测器线圈的引线不超过 20m，与馈线电缆的接头应位于检测器井内，接头全密封连接，防水和防潮。 7． 安装在水泥路面上的线圈封装时使用环氧树脂，安装在沥青路面上的线圈封装时使用沥青；封装体要充满槽内缝隙，略高于路面，不得有气泡和漏封。 8． 避开将车辆检测线圈横跨在二块水泥板上或设置于沥青与水泥板交界面上；当路面有伸缩缝，线圈离缝距离要大于 200mm。 9． 设置车辆检测线圈的 500mm 范围内不应有金属物体。 10． 线圈避开安装在凹凸不平的路面上，遇到以上情况应适当把线圈位置前移或后移。 电缆与电线 材料要求 1． 电缆生产厂家应具有《中国国家强制性产品认证证书（3C 认证） 》以及质检部门产品检验报告。 2． 信号控制系统供电电缆应采纳多支铜芯、聚氯乙烯绝缘和护套（RVV） 、线芯标称面积不少于 4mm2 的双芯线，电缆长度超过 100m 时应采纳线芯标称不小于 10mm2 的双芯线。 3． 交通灯信号控制电缆应采纳多支铜芯、聚氯乙烯绝缘和护套（RVV） 、线芯标称面积不少于 1.5mm2 的四芯或五芯线；四芯电缆的颜色分别为绿、红、白、黑，五芯电缆的颜色分别为绿、黄、红、白、黑。 4． 机动车信号灯采纳五芯电缆连接，绿、黄、红颜色电缆分别连接信号灯对应的 3 种颜色，黑色电缆连接零线，白色电缆备用；一组机动车信号灯采纳一根电缆与信号机连接，中间严禁接驳。下载后可任意编辑 5． 行人信号灯采纳四芯电缆连接，绿、红颜色电缆分别连接行人信号灯对应的 2 种颜色，黑色电缆连接零线，白色电缆备用；一组行人信号灯采纳一根电缆与信号机连接，中间严禁接驳。 6． 保护接地线应...
