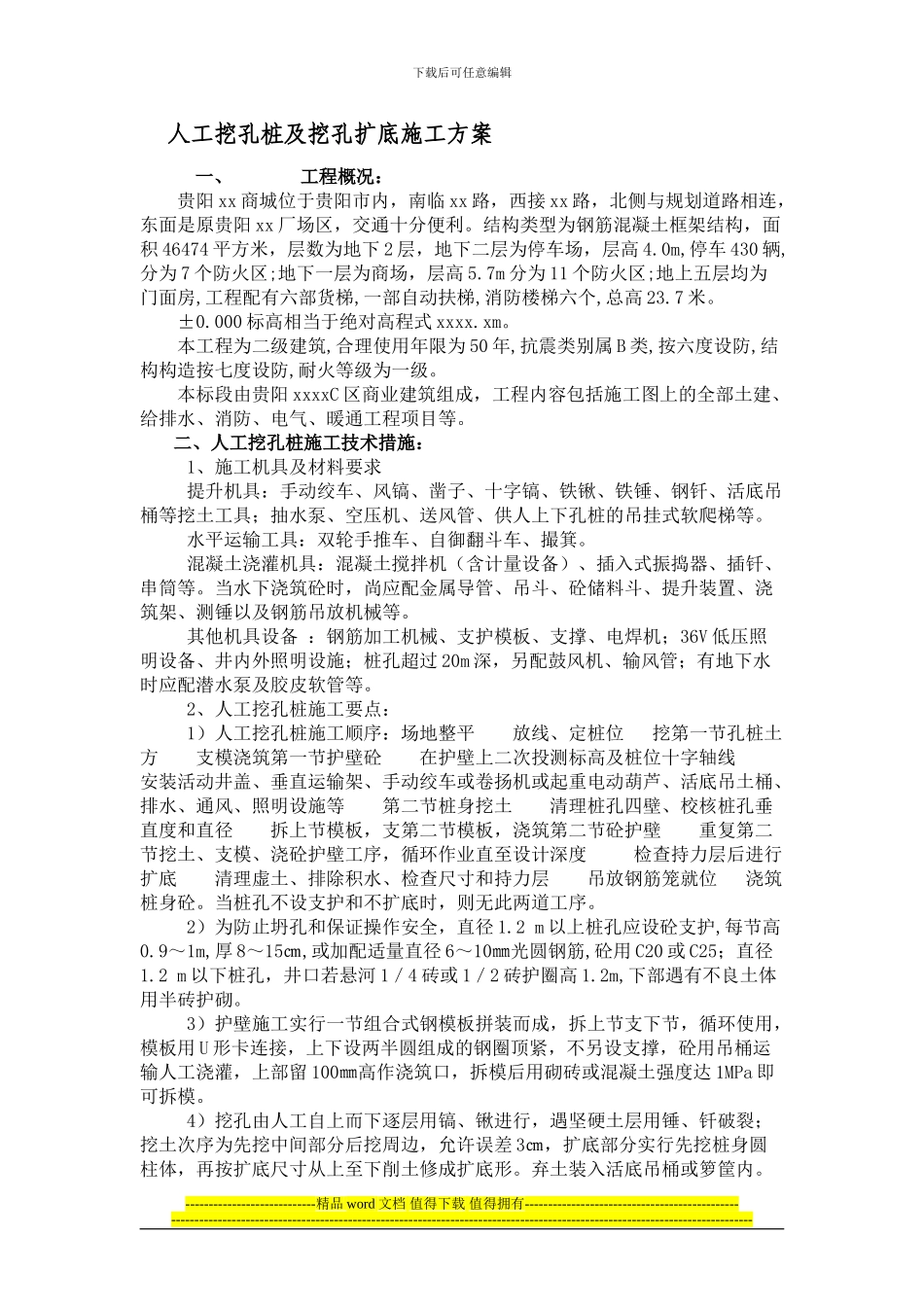

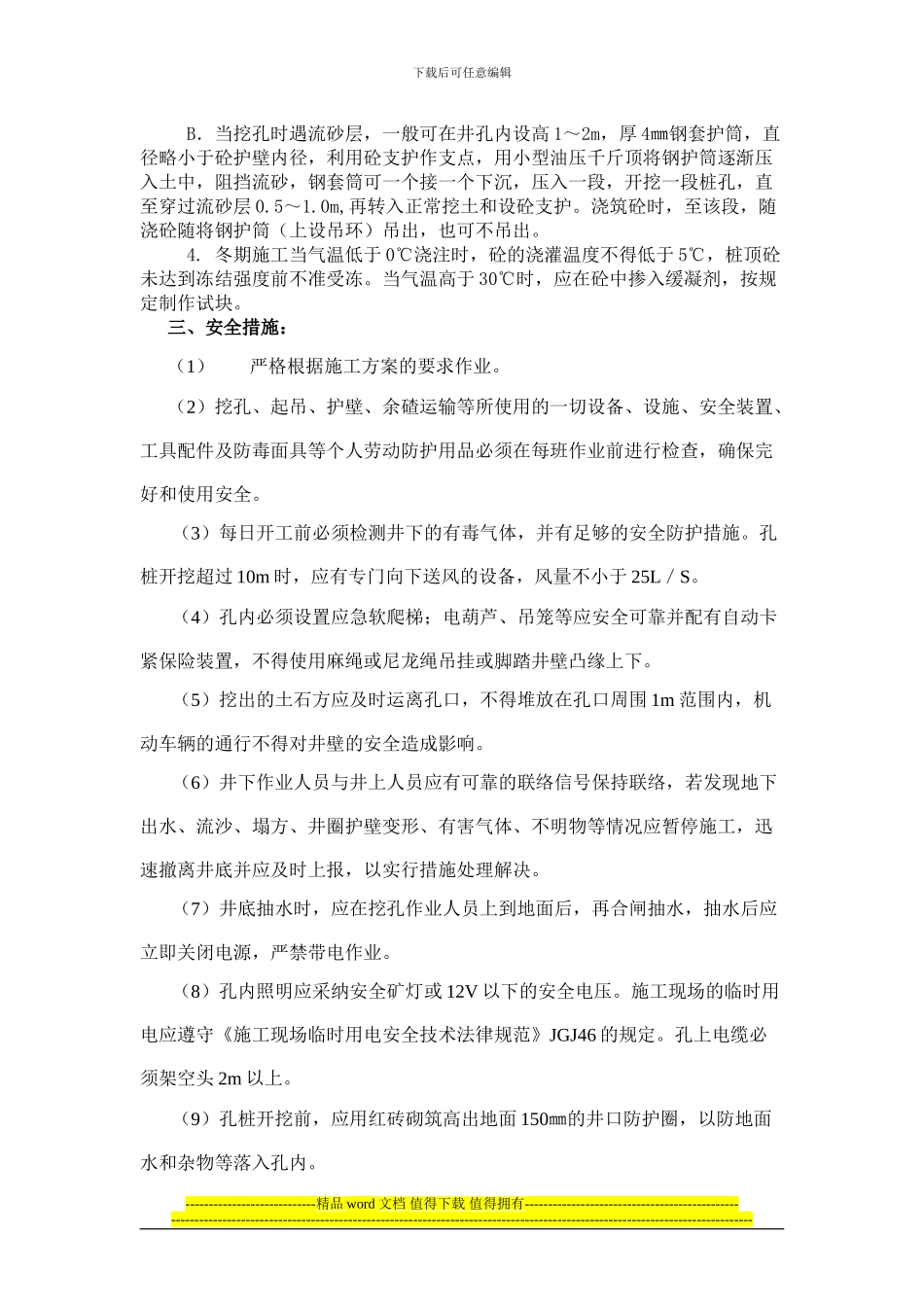

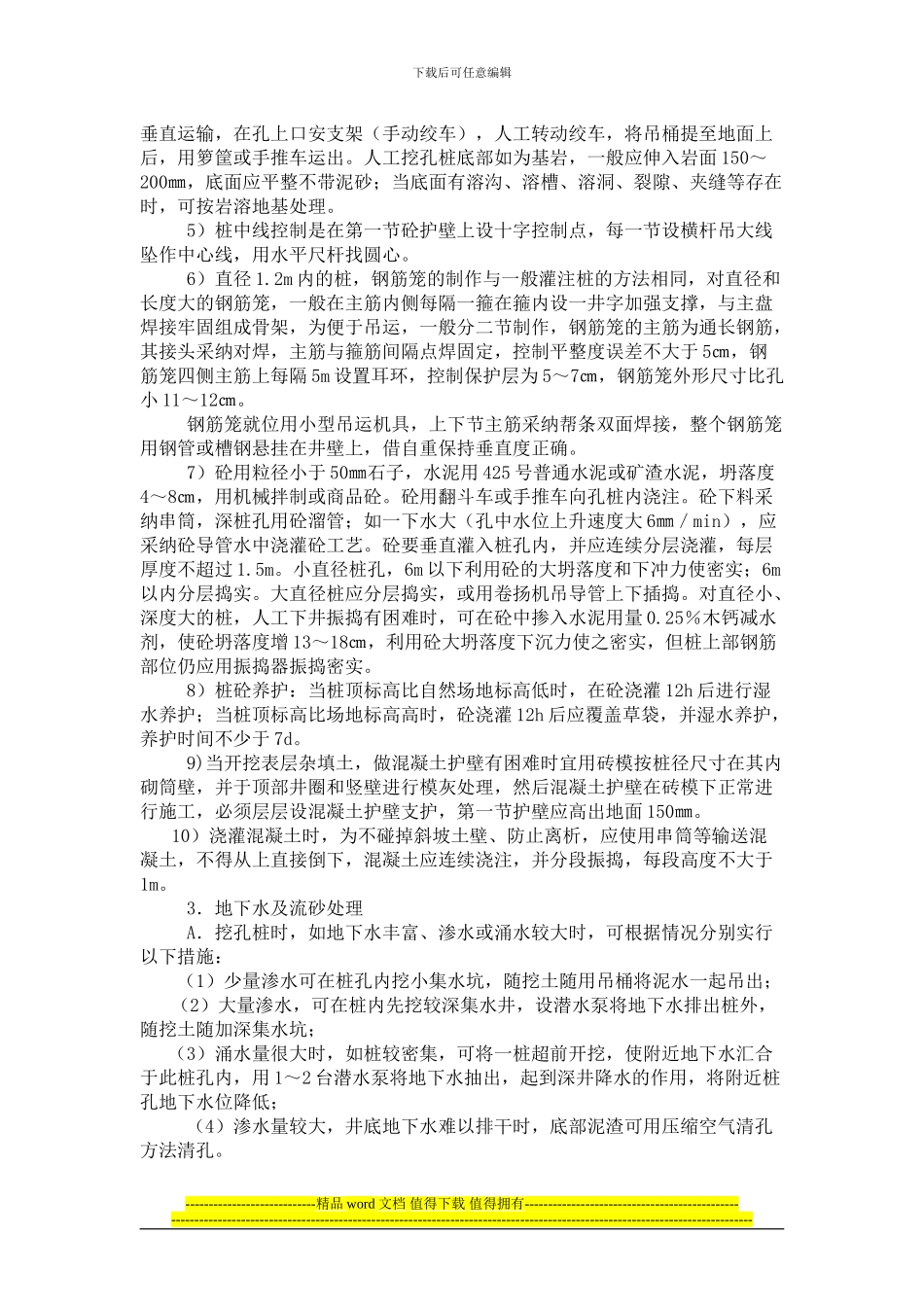

下载后可任意编辑人工挖孔桩及挖孔扩底施工方案一、 工程概况:贵阳 xx 商城位于贵阳市内,南临 xx 路,西接 xx 路,北侧与规划道路相连,东面是原贵阳 xx 厂场区,交通十分便利。结构类型为钢筋混凝土框架结构,面积 46474 平方米,层数为地下 2 层,地下二层为停车场,层高 4.0m,停车 430 辆,分为 7 个防火区;地下一层为商场,层高 5.7m 分为 11 个防火区;地上五层均为门面房,工程配有六部货梯,一部自动扶梯,消防楼梯六个,总高 23.7 米。±0.000 标高相当于绝对高程式 xxxx.xm。本工程为二级建筑,合理使用年限为 50 年,抗震类别属 B 类,按六度设防,结构构造按七度设防,耐火等级为一级。本标段由贵阳 xxxxC 区商业建筑组成,工程内容包括施工图上的全部土建、给排水、消防、电气、暖通工程项目等。二、人工挖孔桩施工技术措施: 1、施工机具及材料要求 提升机具:手动绞车、风镐、凿子、十字镐、铁锹、铁锤、钢钎、活底吊桶等挖土工具;抽水泵、空压机、送风管、供人上下孔桩的吊挂式软爬梯等。 水平运输工具:双轮手推车、自御翻斗车、撮箕。 混凝土浇灌机具:混凝土搅拌机(含计量设备)、插入式振捣器、插钎、串筒等。当水下浇筑砼时,尚应配金属导管、吊斗、砼储料斗、提升装置、浇筑架、测锤以及钢筋吊放机械等。其他机具设备 :钢筋加工机械、支护模板、支撑、电焊机;36V 低压照明设备、井内外照明设施;桩孔超过 20m 深,另配鼓风机、输风管;有地下水时应配潜水泵及胶皮软管等。2、人工挖孔桩施工要点:1)人工挖孔桩施工顺序:场地整平 放线、定桩位 挖第一节孔桩土方 支模浇筑第一节护壁砼 在护壁上二次投测标高及桩位十字轴线 安装活动井盖、垂直运输架、手动绞车或卷扬机或起重电动葫芦、活底吊土桶、排水、通风、照明设施等 第二节桩身挖土 清理桩孔四壁、校核桩孔垂直度和直径 拆上节模板,支第二节模板,浇筑第二节砼护壁 重复第二节挖土、支模、浇砼护壁工序,循环作业直至设计深度 检查持力层后进行扩底 清理虚土、排除积水、检查尺寸和持力层 吊放钢筋笼就位 浇筑桩身砼。当桩孔不设支护和不扩底时,则无此两道工序。 2)为防止坍孔和保证操作安全,直径 1.2 m 以上桩孔应设砼支护,每节高0.9~1m,厚 8~15㎝,或加配适量直径 6~10㎜光圆钢筋,砼用 C20 或 C25;直径1.2 m 以下桩孔,井口若悬河 1/4 砖或 1/2 砖护圈高 1.2m,下部遇有不良土体用半砖护砌...
