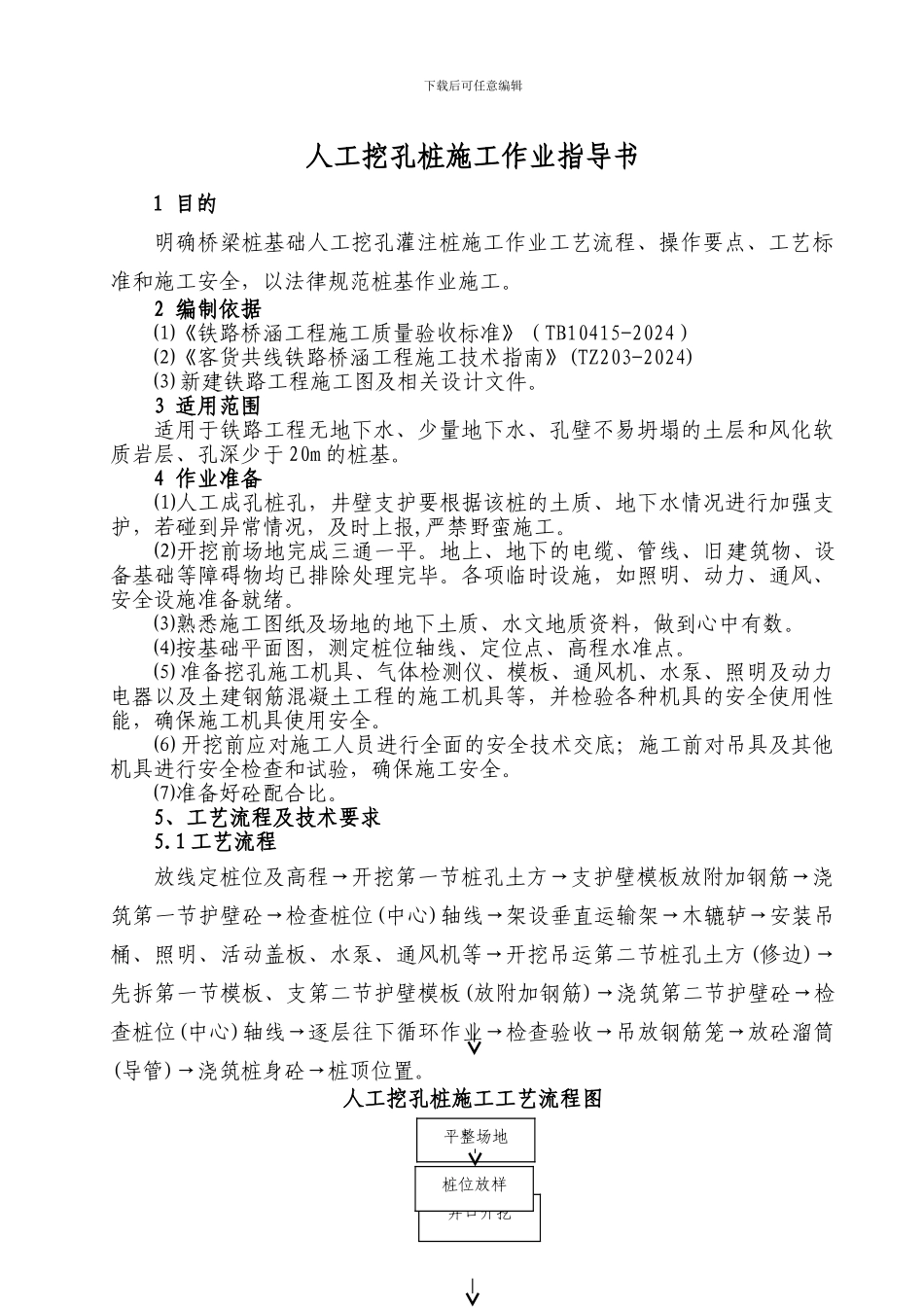

井口开挖平整场地桩位放样下载后可任意编辑人工挖孔桩施工作业指导书1 目的明确桥梁桩基础人工挖孔灌注桩施工作业工艺流程、操作要点、工艺标准和施工安全，以法律规范桩基作业施工。2 编制依据 ⑴《铁路桥涵工程施工质量验收标准》（TB10415-2024） ⑵《客货共线铁路桥涵工程施工技术指南》(TZ203-2024)⑶ 新建铁路工程施工图及相关设计文件。3 适用范围适用于铁路工程无地下水、少量地下水、孔壁不易坍塌的土层和风化软质岩层、孔深少于 20m 的桩基。4 作业准备 ⑴人工成孔桩孔，井壁支护要根据该桩的土质、地下水情况进行加强支护，若碰到异常情况，及时上报,严禁野蛮施工。 ⑵开挖前场地完成三通一平。地上、地下的电缆、管线、旧建筑物、设备基础等障碍物均已排除处理完毕。各项临时设施，如照明、动力、通风、安全设施准备就绪。 ⑶熟悉施工图纸及场地的地下土质、水文地质资料，做到心中有数。 ⑷按基础平面图，测定桩位轴线、定位点、高程水准点。⑸ 准备挖孔施工机具、气体检测仪、模板、通风机、水泵、照明及动力电器以及土建钢筋混凝土工程的施工机具等，并检验各种机具的安全使用性能，确保施工机具使用安全。 ⑹ 开挖前应对施工人员进行全面的安全技术交底；施工前对吊具及其他机具进行安全检查和试验，确保施工安全。 ⑺准备好砼配合比。 5、工艺流程及技术要求 5.1 工艺流程 放线定桩位及高程→开挖第一节桩孔土方→支护壁模板放附加钢筋→浇筑第一节护壁砼→检查桩位(中心)轴线→架设垂直运输架→木辘轳→安装吊桶、照明、活动盖板、水泵、通风机等→开挖吊运第二节桩孔土方(修边)→先拆第一节模板、支第二节护壁模板(放附加钢筋)→浇筑第二节护壁砼→检查桩位(中心)轴线→逐层往下循环作业→检查验收→吊放钢筋笼→放砼溜筒(导管)→浇筑桩身砼→桩顶位置。人工挖孔桩施工工艺流程图浇注井口砼安装提升架挖孔制作提升井架终孔清底移除挖孔设备浇注混凝土护壁下钢筋笼、灌混凝土下载后可任意编辑 是 否检查尺寸是否符合要求基底是否符合要求否
