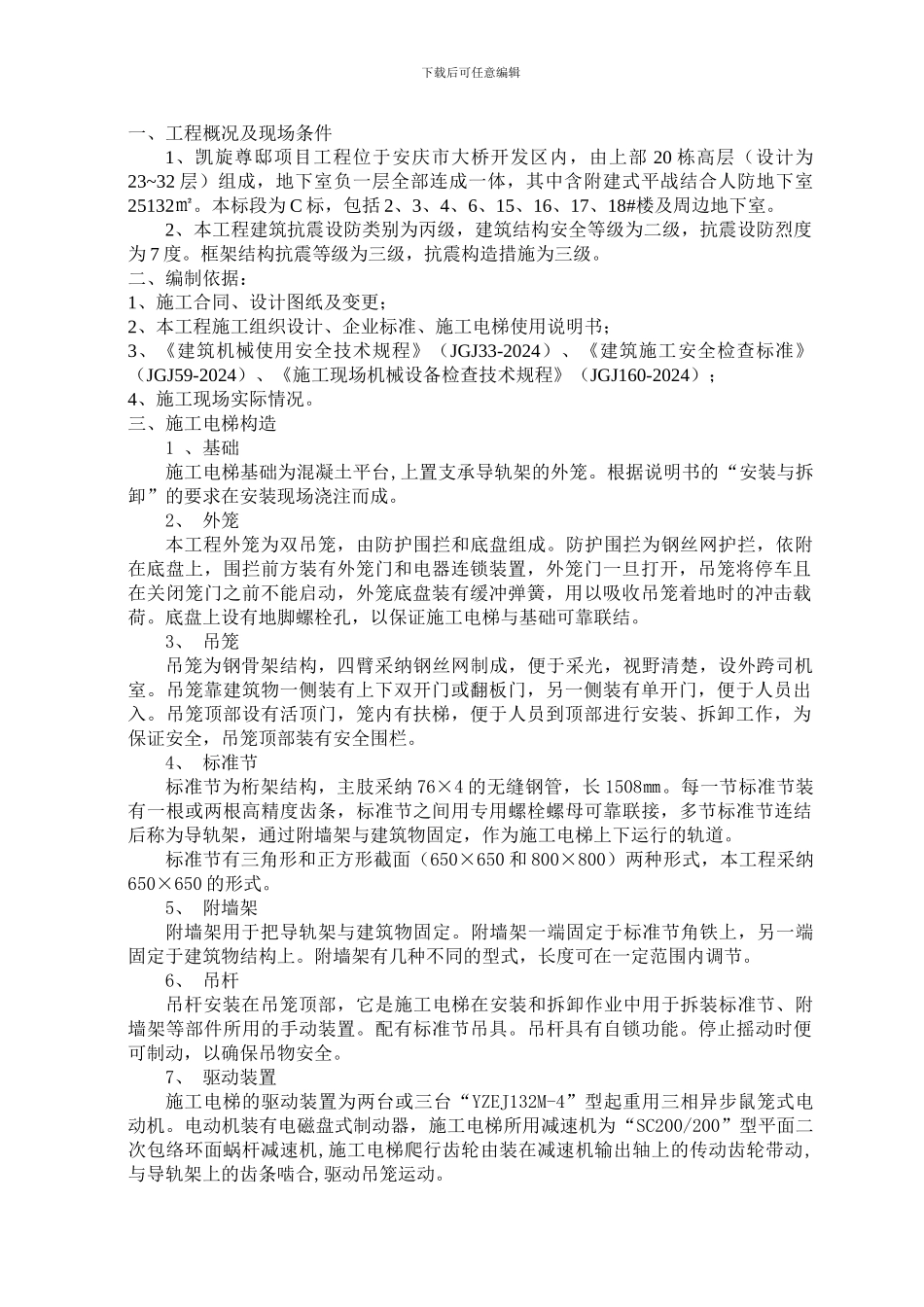

下载后可任意编辑一、工程概况及现场条件1、凯旋尊邸项目工程位于安庆市大桥开发区内,由上部 20 栋高层(设计为23~32 层)组成,地下室负一层全部连成一体,其中含附建式平战结合人防地下室25132㎡。本标段为 C 标,包括 2、3、4、6、15、16、17、18#楼及周边地下室。2、本工程建筑抗震设防类别为丙级,建筑结构安全等级为二级,抗震设防烈度为 7 度。框架结构抗震等级为三级,抗震构造措施为三级。二、编制依据:1、施工合同、设计图纸及变更;2、本工程施工组织设计、企业标准、施工电梯使用说明书;3、《建筑机械使用安全技术规程》(JGJ33-2024)、《建筑施工安全检查标准》(JGJ59-2024)、《施工现场机械设备检查技术规程》(JGJ160-2024);4、施工现场实际情况。三、施工电梯构造1 、基础施工电梯基础为混凝土平台,上置支承导轨架的外笼。根据说明书的“安装与拆卸”的要求在安装现场浇注而成。2、 外笼本工程外笼为双吊笼,由防护围拦和底盘组成。防护围拦为钢丝网护拦,依附在底盘上,围拦前方装有外笼门和电器连锁装置,外笼门一旦打开,吊笼将停车且在关闭笼门之前不能启动,外笼底盘装有缓冲弹簧,用以吸收吊笼着地时的冲击载荷。底盘上设有地脚螺栓孔,以保证施工电梯与基础可靠联结。3、 吊笼吊笼为钢骨架结构,四臂采纳钢丝网制成,便于采光,视野清楚,设外跨司机室。吊笼靠建筑物一侧装有上下双开门或翻板门,另一侧装有单开门,便于人员出入。吊笼顶部设有活顶门,笼内有扶梯,便于人员到顶部进行安装、拆卸工作,为保证安全,吊笼顶部装有安全围栏。4、 标准节标准节为桁架结构,主肢采纳 76×4 的无缝钢管,长 1508㎜。每一节标准节装有一根或两根高精度齿条,标准节之间用专用螺栓螺母可靠联接,多节标准节连结后称为导轨架,通过附墙架与建筑物固定,作为施工电梯上下运行的轨道。标准节有三角形和正方形截面(650×650 和 800×800)两种形式,本工程采纳650×650 的形式。5、 附墙架附墙架用于把导轨架与建筑物固定。附墙架一端固定于标准节角铁上,另一端固定于建筑物结构上。附墙架有几种不同的型式,长度可在一定范围内调节。6、 吊杆吊杆安装在吊笼顶部,它是施工电梯在安装和拆卸作业中用于拆装标准节、附墙架等部件所用的手动装置。配有标准节吊具。吊杆具有自锁功能。停止摇动时便可制动,以确保吊物安全。7、 驱动装置施工电梯的驱动装置为两台或三台“YZEJ132M-4”型起重用三相异步鼠笼式...
