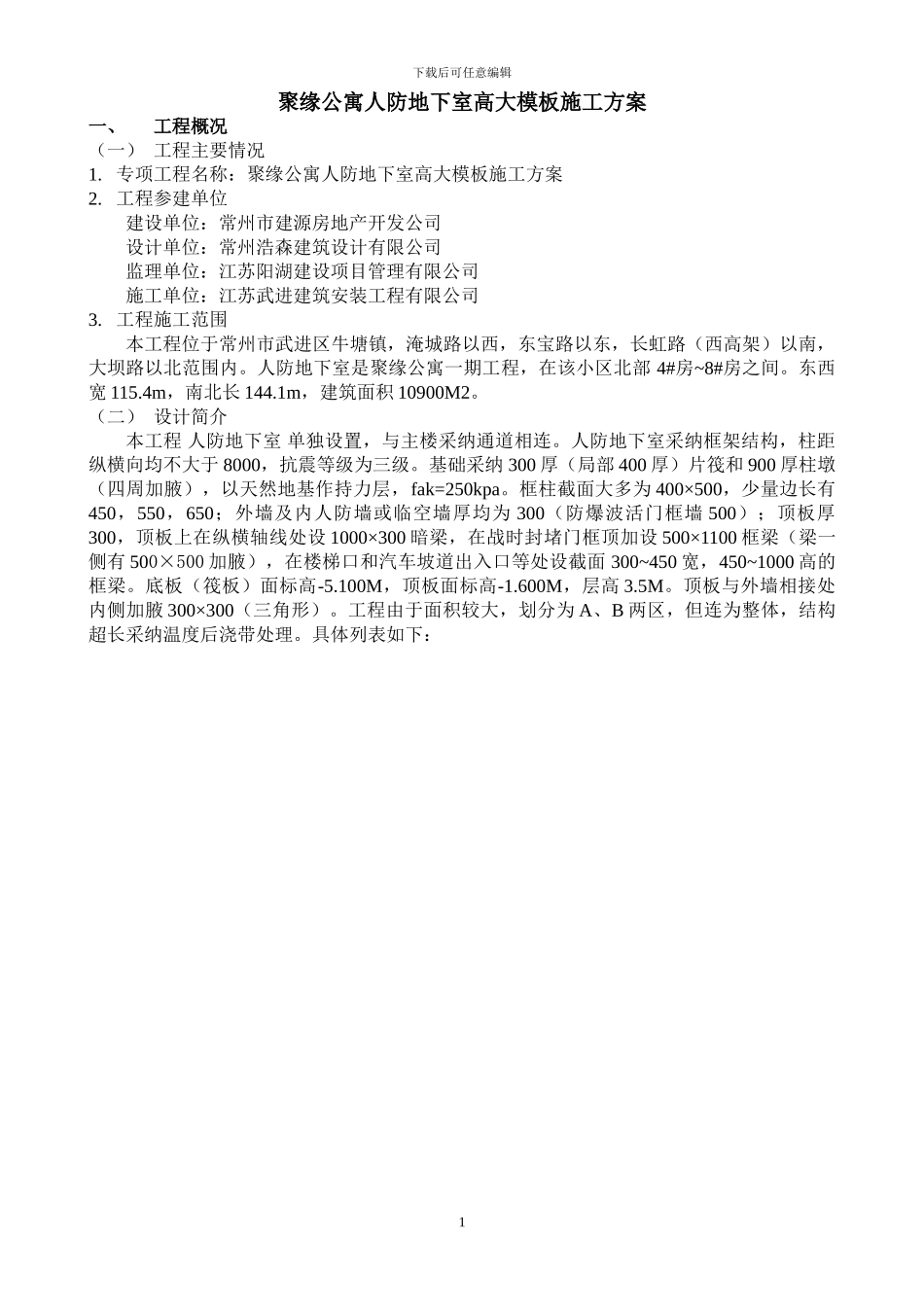

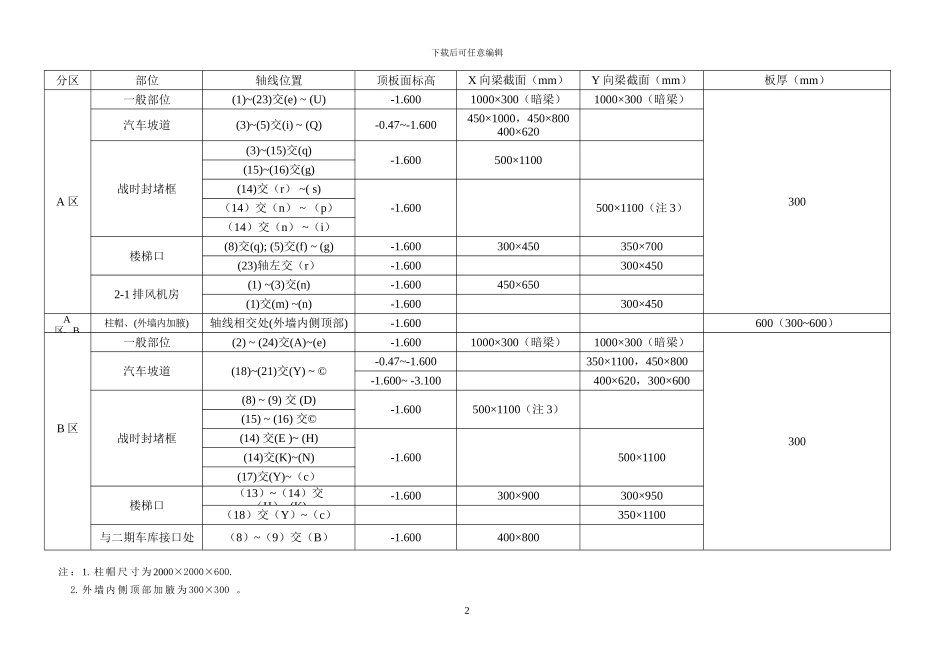

下载后可任意编辑聚缘公寓人防地下室高大模板施工方案一、工程概况（一） 工程主要情况1. 专项工程名称：聚缘公寓人防地下室高大模板施工方案2. 工程参建单位建设单位：常州市建源房地产开发公司设计单位：常州浩森建筑设计有限公司监理单位：江苏阳湖建设项目管理有限公司施工单位：江苏武进建筑安装工程有限公司3. 工程施工范围本工程位于常州市武进区牛塘镇，淹城路以西，东宝路以东，长虹路（西高架）以南，大坝路以北范围内。人防地下室是聚缘公寓一期工程，在该小区北部 4#房~8#房之间。东西宽 115.4m，南北长 144.1m，建筑面积 10900M2。（二） 设计简介本工程 人防地下室 单独设置，与主楼采纳通道相连。人防地下室采纳框架结构，柱距纵横向均不大于 8000，抗震等级为三级。基础采纳 300 厚（局部 400 厚）片筏和 900 厚柱墩（四周加腋），以天然地基作持力层，fak=250kpa。框柱截面大多为 400×500，少量边长有450，550，650；外墙及内人防墙或临空墙厚均为 300（防爆波活门框墙 500）；顶板厚300，顶板上在纵横轴线处设 1000×300 暗梁，在战时封堵门框顶加设 500×1100 框梁（梁一侧有 500×500 加腋），在楼梯口和汽车坡道出入口等处设截面 300~450 宽，450~1000 高的框梁。底板（筏板）面标高-5.100M，顶板面标高-1.600M，层高 3.5M。顶板与外墙相接处内侧加腋 300×300（三角形）。工程由于面积较大，划分为 A、B 两区，但连为整体，结构超长采纳温度后浇带处理。具体列表如下：1下载后可任意编辑注 ： 1. 柱 帽 尺 寸 为 2000×2000×600.2. 外 墙 内 侧 顶 部 加 腋 为 300×300 。分区部位轴线位置顶板面标高X 向梁截面（mm）Y 向梁截面（mm）板厚（mm）A 区一般部位(1)~(23)交(e) ~ (U)-1.6001000×300（暗梁）1000×300（暗梁）300汽车坡道(3)~(5)交(i) ~ (Q)-0.47~-1.600450×1000，450×800400×620战时封堵框(3)~(15)交(q)-1.600500×1100(15)~(16)交(g)(14)交（r） ~( s)-1.600500×1100（注 3）（14）交（n） ~ （p）（14）交（n） ~（i）楼梯口(8)交(q); (5)交(f) ~ (g)-1.600300×450350×700(23)轴左交（r）-1.600300×4502-1 排风机房(1) ~(3)交(n)-1.600450×650(1)交(m) ~(n)-1.600300×450A区、B柱帽、(外墙内加腋)轴线相交处(外墙内侧顶部)-1.600600（300~600）B 区一般部位(2) ~ (24)交(A)~(e)-1.6001000×300（暗梁）1000×300（暗...
