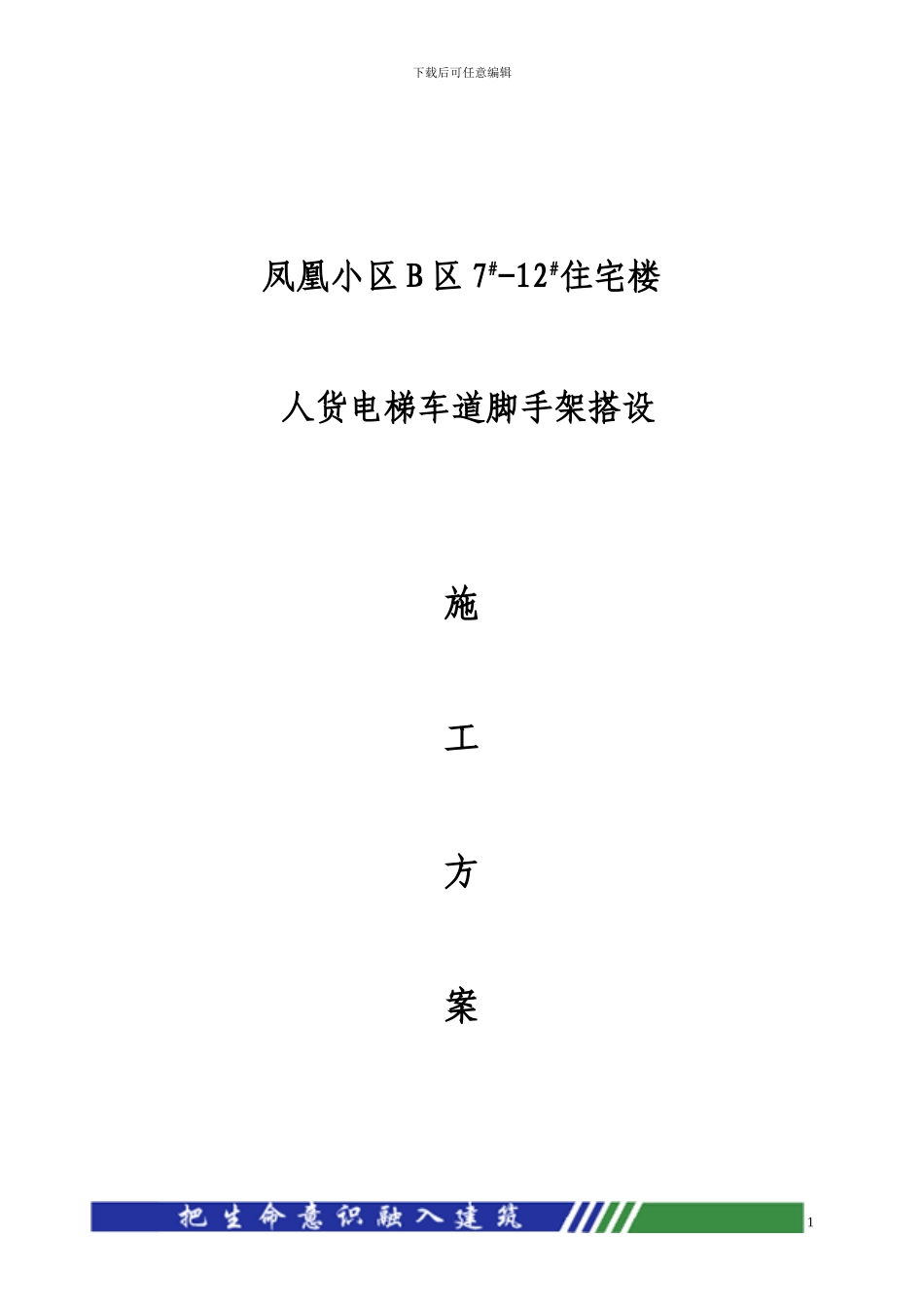

人货电梯车道搭设施工方案_第1页
1/12
人货电梯车道搭设施工方案_第2页
2/12
人货电梯车道搭设施工方案_第3页
3/12
下载后可任意编辑凤凰小区 B 区 7#-12#住宅楼 人货电梯车道脚手架搭设施工方案1下载后可任意编辑广厦建设集团有限责任公司乌海市凤凰小区项目部2024 年 5 月 人货电梯车道脚手架搭设施工方案一、编制依据: 1、根据工程建设强制性条文,建设工程施工质量验收统一标准和(JGJ3-2024)技术规程和(JGJ33-2001)安全技术规程以及国家现行施工法律规范。 2、中国广厦建设集团有限责任公司的 ISO9002 质量体系文件与《项目管理办法》等。 3、类似工程项目施工经验资料。二、工程概况工程名称:乌海市凤凰小区 B 区 7#-12#小高层住宅楼建设单位:乌海市贺有房地产开发有限责任公司设计单位:中国科学讨论设计院监理单位:内蒙古科林建设工程监有限理公司施工单位:广厦建设集团有限责任公司西安分公司工程地址:乌海市千里山西街临街南边建筑面积:48890㎡ 7#-12#楼为全现浇剪力墙结构,7#10#11#楼分别为 18 层高度 52.2m,8#9#12#楼分别为 11 层,高度 31.9m。三、施工准备2下载后可任意编辑1、材料:杆件采纳 φ48×3.5 钢管、扣件符合《扣件标准》(G1315831-1995)要求,无裂纹等缺陷、绿色尼龙安全网、车道层铺设的车道板材,进场验收合格使用。2、人员准备:搭设车道钢管脚手架架子工 2 人。四、搭设流程及要求 1、基础的处理:车道钢管见搭设原施工混凝土道路上,混凝土厚度为 15cm。基础牢固。 2、搭设流程 ① 在 11 层楼的三层楼面水平处为通车道顶,水平横杆搭置在双立杆钢管架上和电梯边 4 根钢管搭设的立柱杆上。 ② 车道钢管架立杆,四层以下为双杆,四层以上为单杆。每层车道层铺设车道板,车道架两侧挂安全网,车道钢管每层水平处各侧设一根斜钢管同墙体连接为拉结杆,使整个车道钢管稳定牢固。③ 车道钢管架纵距 L=1.5 米,步距 H=1.8 米,车道每层高度 2.9 米,内立杆离墙b1=0.3 米。④ 每层车道架两侧搭设落脚杆及 1.2 米的防护栏杆,各立面搭设剪刀撑。⑤ 搭设人货电梯通道钢管架见附图: 3、具体要求 7#~8#和 11#~12#分别各搭设一台人货电梯,便于两栋楼施工方便。人货电梯分别安装在 18 层处 7#楼西边墙,和 11#楼东边墙,各两栋之间。两栋之间搭设人货电梯车道,两栋之间分别为施工通道,为不影响施工车辆来往,搭设车辆通道口,通道口高度为三层楼层面离道路面为 6.2 米。两栋楼之间为 13 米,人货电梯为宽 3.6 米,离墙边 1.2 米,搭设车道长为 8.2 米。车...
