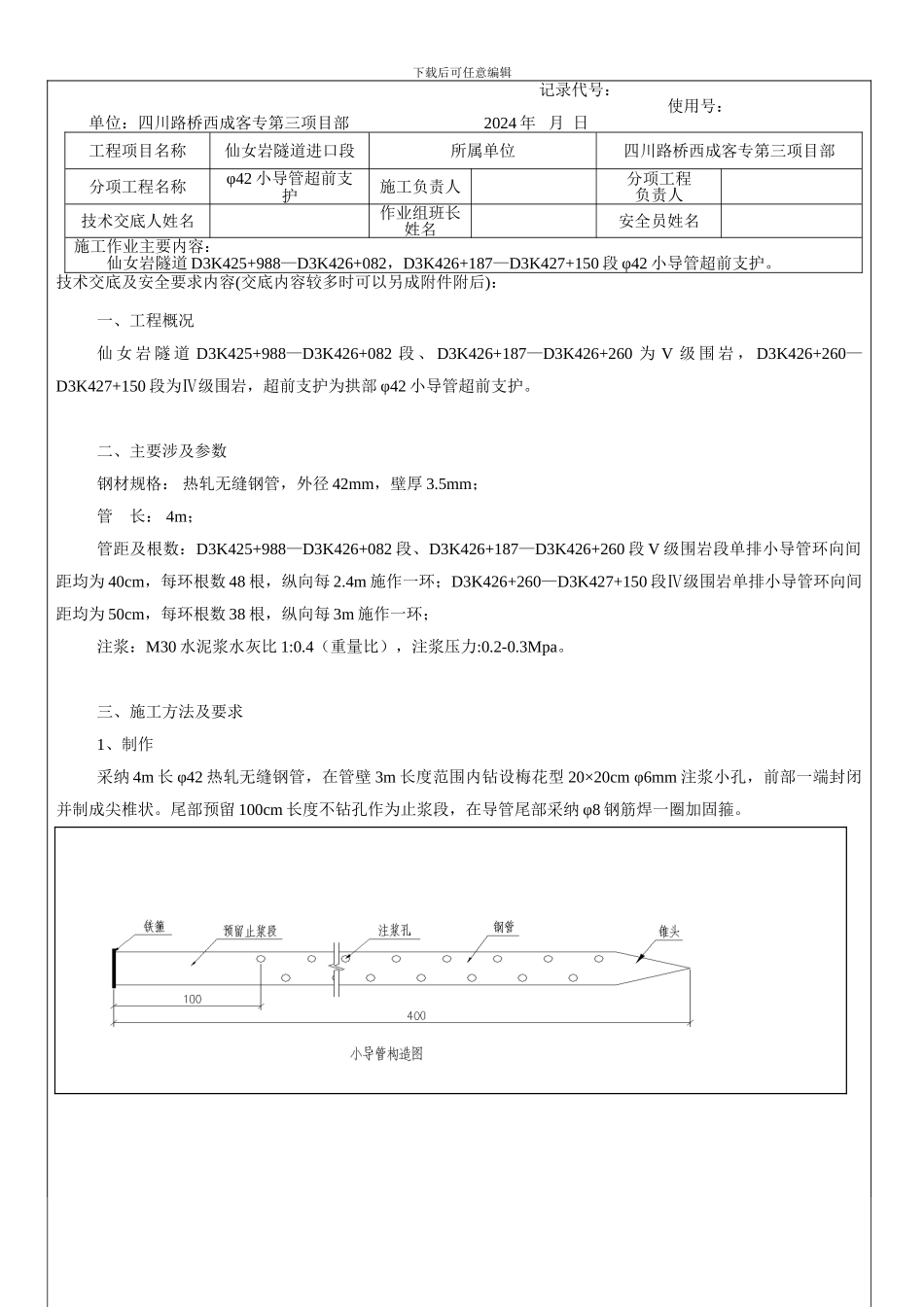

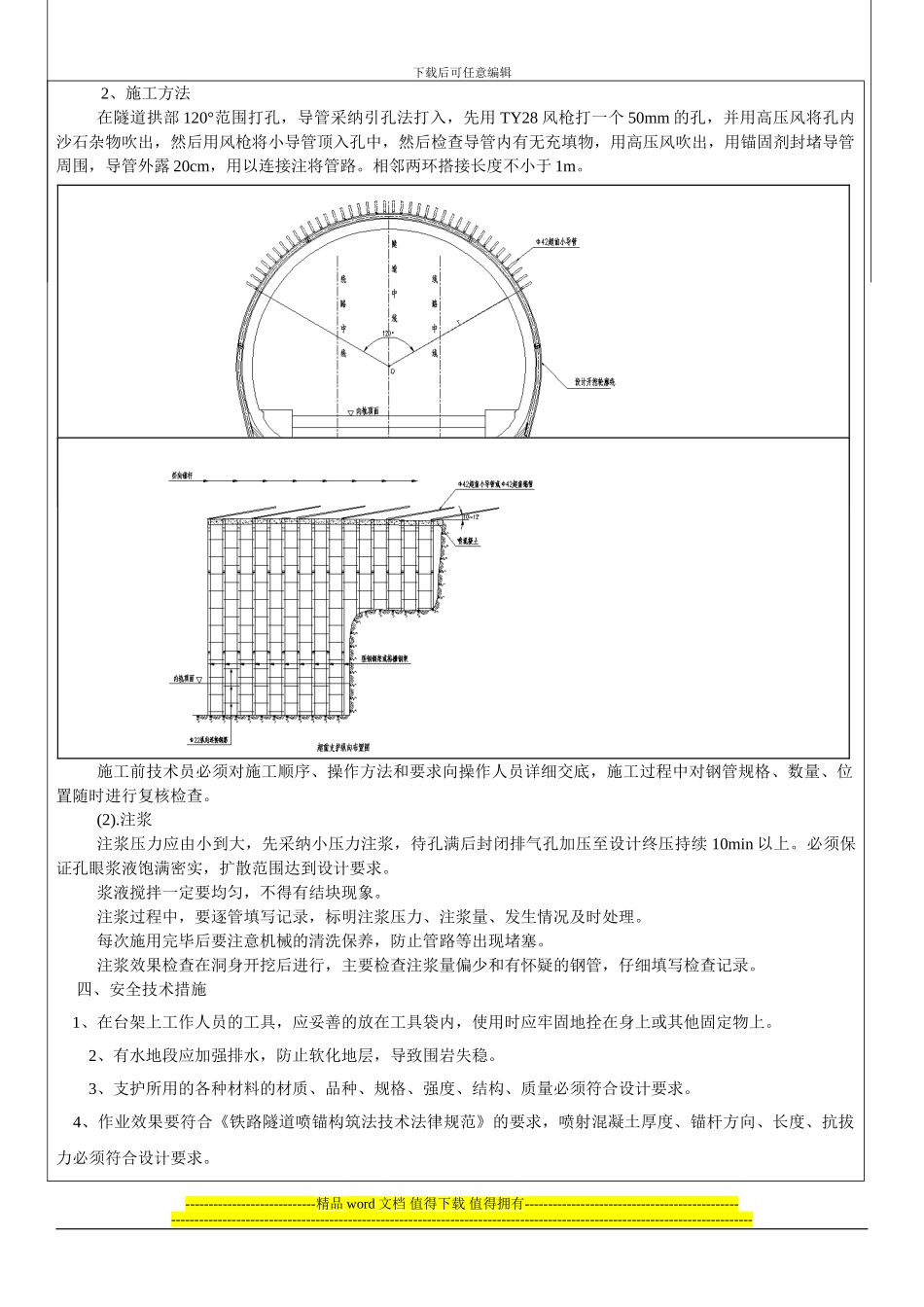

下载后可任意编辑施工作业前技术交底----------------------------精品 word 文档 值得下载 值得拥有---------------------------------------------------------------------------------------------------------------------------------------------------------------------------下载后可任意编辑----------------------------精品 word 文档 值得下载 值得拥有--------------------------------------------------------------------------------------------------------------------------------------------------------------------------- 记录代号：使用号：单位：四川路桥西成客专第三项目部 2024 年 月 日工程项目名称仙女岩隧道进口段所属单位四川路桥西成客专第三项目部分项工程名称φ42 小导管超前支护施工负责人分项工程负责人技术交底人姓名作业组班长姓名安全员姓名施工作业主要内容：仙女岩隧道 D3K425+988—D3K426+082，D3K426+187—D3K427+150 段 φ42 小导管超前支护。技术交底及安全要求内容(交底内容较多时可以另成附件附后)：一、工程概况仙 女 岩 隧 道 D3K425+988—D3K426+082 段 、 D3K426+187—D3K426+260 为 V 级 围 岩 ， D3K426+260—D3K427+150 段为Ⅳ级围岩，超前支护为拱部 φ42 小导管超前支护。二、主要涉及参数钢材规格： 热轧无缝钢管，外径 42mm，壁厚 3.5mm；管 长： 4m；管距及根数：D3K425+988—D3K426+082 段、D3K426+187—D3K426+260 段 V 级围岩段单排小导管环向间距均为 40cm，每环根数 48 根，纵向每 2.4m 施作一环；D3K426+260—D3K427+150 段Ⅳ级围岩单排小导管环向间距均为 50cm，每环根数 38 根，纵向每 3m 施作一环；注浆：M30 水泥浆水灰比 1:0.4（重量比），注浆压力:0.2-0.3Mpa。三、施工方法及要求1、制作采纳 4m 长 φ42 热轧无缝钢管，在管壁 3m 长度范围内钻设梅花型 20×20cm φ6mm 注浆小孔，前部一端封闭并制成尖椎状。尾部预留 100cm 长度不钻孔作为止浆段，在导管尾部采纳 φ8 钢筋焊一圈加固箍。下载后可任意编辑 2、施工方法在隧道拱部 120°范围打孔，导管采纳引孔法打入，先用 TY28 风枪打一个 50mm 的孔，并用高压风将孔内沙石杂物吹出，然后用风枪将小导管顶入孔中，然后检查导管内有无充填物，用高压风吹出，用锚固剂封堵导管周围，导管外露 20cm，用以连接注将管路。相邻两环搭接长...
