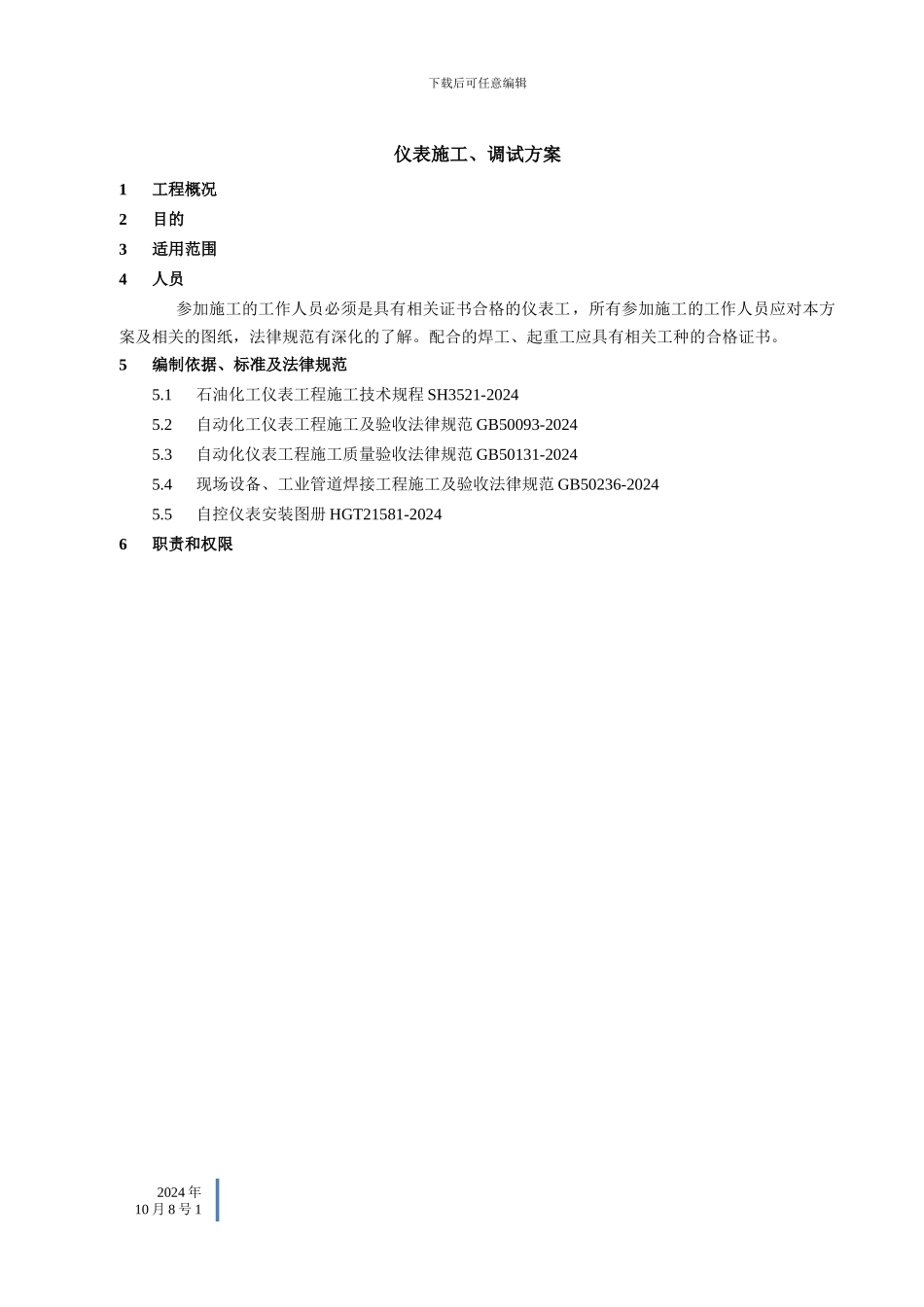

下载后可任意编辑仪表施工、调试方案1工程概况2目的3适用范围4人员参加施工的工作人员必须是具有相关证书合格的仪表工，所有参加施工的工作人员应对本方案及相关的图纸，法律规范有深化的了解。配合的焊工、起重工应具有相关工种的合格证书。5编制依据、标准及法律规范5.1石油化工仪表工程施工技术规程 SH3521-20245.2自动化工仪表工程施工及验收法律规范 GB50093-20245.3自动化仪表工程施工质量验收法律规范 GB50131-20245.4现场设备、工业管道焊接工程施工及验收法律规范 GB50236-20245.5自控仪表安装图册 HGT21581-20246职责和权限2024 年10 月 8 号 1下载后可任意编辑7施工流程图 2.24-1 施工检查序框图2024 年10 月 8 号 2仪 仪表施工中检查项目框架图表检查仪表开箱检查导压管、仪表支架制作仪表单体校验现场检测仪表定位工艺管路，设备安装取样点定位，一次检测元件附件安装仪表安装环境检查导压管敷设导压管、仪表支架安装导压管敷设路径规划检测回路信号线校接导压管随工艺回路试压现场检测仪表安装单回路模拟试验试验报告资料整理控制室盘柜设备安装导压管现场组焊导压管段预制检查现场仪表台架安装现场仪表台架制作仪表电缆桥架安装仪表电缆敷设盘内接线校验、接地及电源系统安装调试DCS 系统回路调试仪表电缆保护管安装安装交调验收下载后可任意编辑7.1主要施工工序7.1.1 仪表开箱检查箱内所装仪表及安装材料是否和装箱清单上的规格、型号、数量相符，是否与设计要求相符随机技术资料、合格证、质量证明书及附件是否齐全，外观检查是否完整无损，并作好开箱检查记录，开箱仪表按设计的型号、规格、量程确定仪表位号入库，进入检验室进行调校。7.1.2 盘柜安装盘柜安装在室内装饰基本完成后进行，安装时注意保护盘内设备元件，同时注意配合防静电地板施工，及电缆沟保护。7.1.3 仪表电缆桥架安装室外电缆桥架安装区域的钢结构或管架已基本施工完毕，安装电缆桥架的下方已搭设便于施工的脚手架。7.1.4 仪表单体调校仪表单体调校在校验室内进行，调校室的电源、气源、温度、湿度必须满足仪表技术要求，调校前技术人员熟悉说明书，并确定试验项目、方法、测量管线及电气线路，校验精度及标准，所选用标准表满足设计精度、量程要求。参加仪表校验的调试人员必须熟悉本方案及有关法律规范和标准，具有上岗证，应由授权的合格人员进行仪表的单体调试。校验室应具备安防设施。7.1.5 导压管安装对仪表导压管按设计的规格...
