传洋集团公司120T转炉基础承台专项施工方案VIP免费

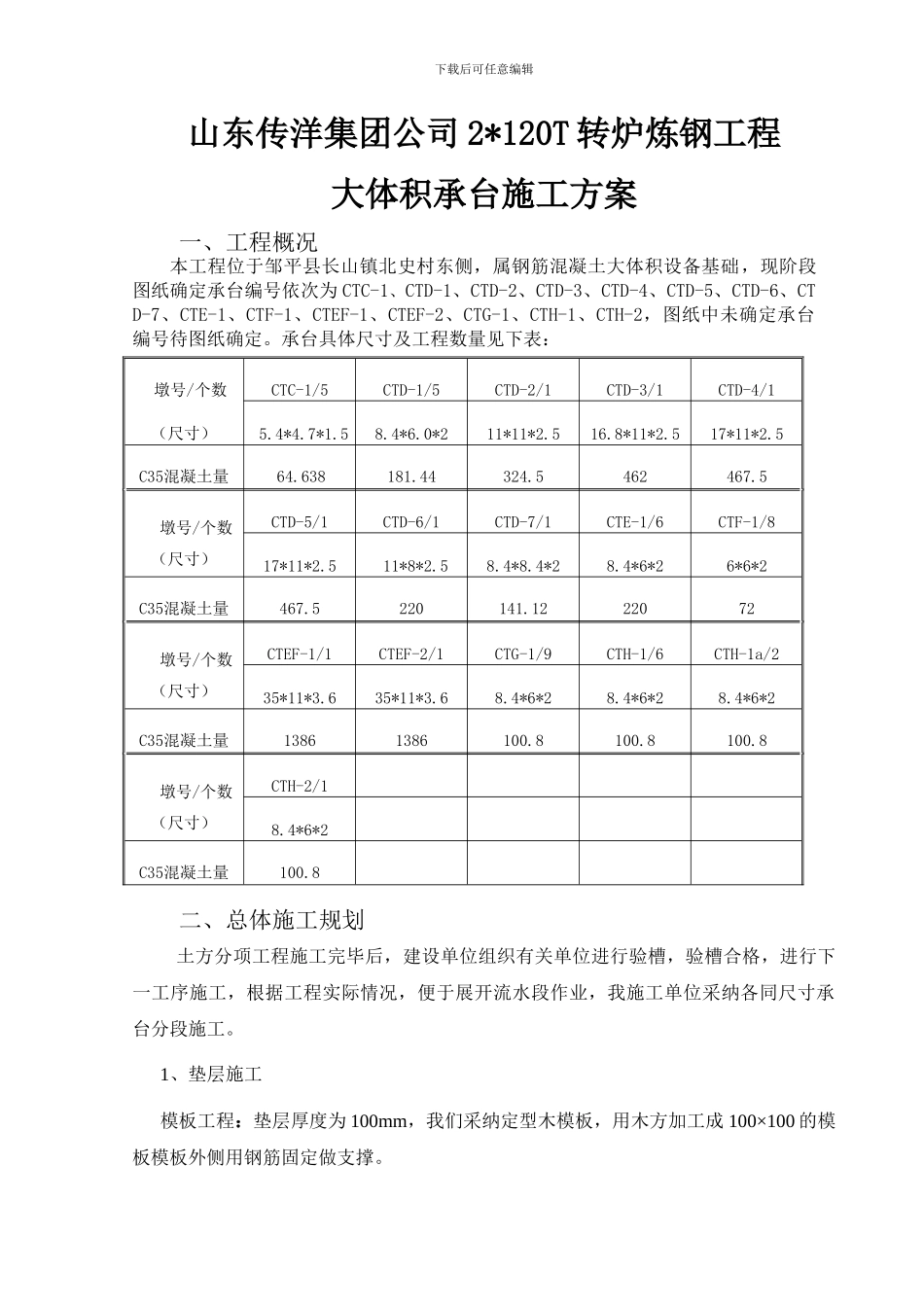

传洋集团公司120T转炉基础承台专项施工方案_第1页
1/28

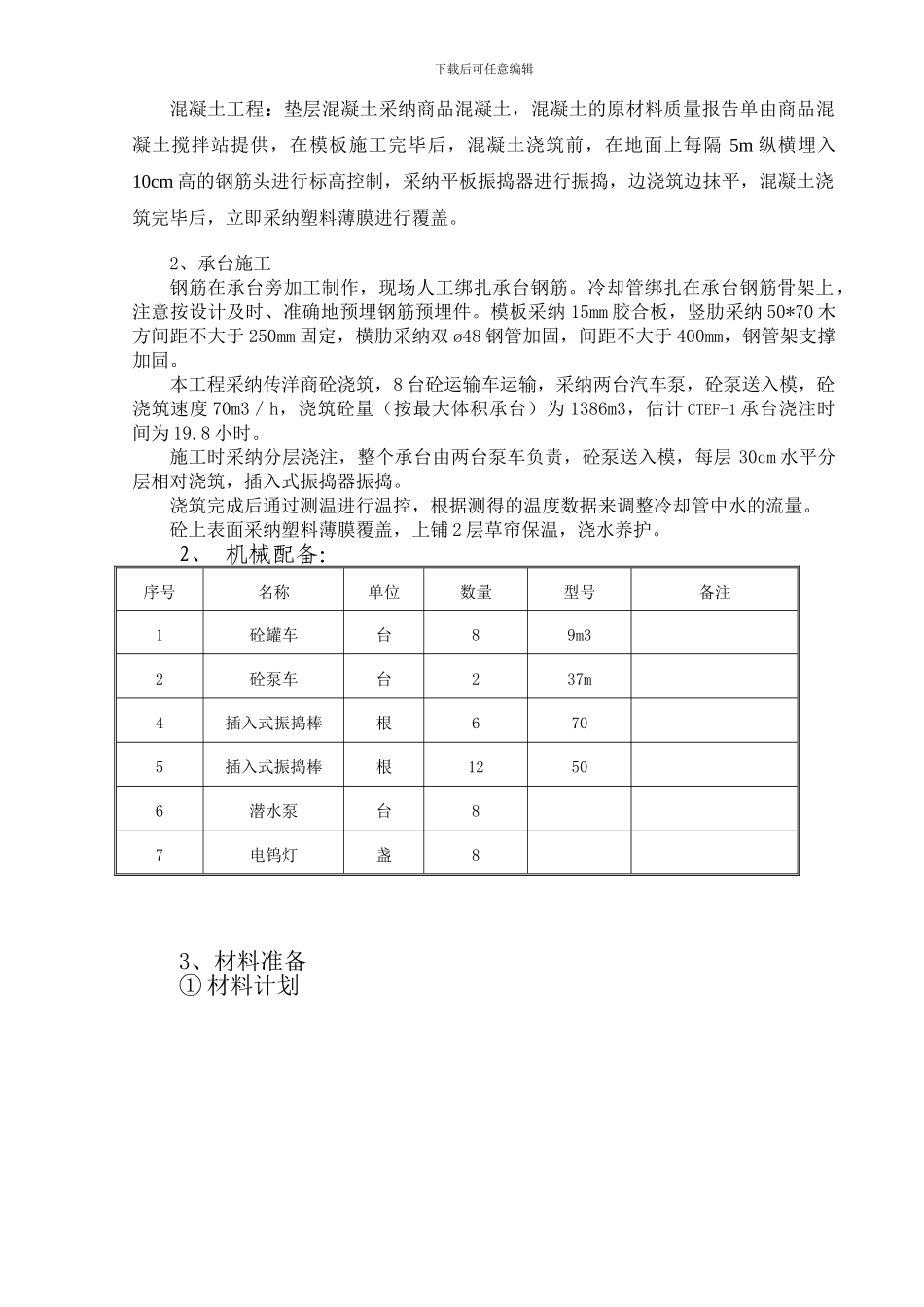

传洋集团公司120T转炉基础承台专项施工方案_第2页
2/28
传洋集团公司120T转炉基础承台专项施工方案_第3页
3/28
下载后可任意编辑山东传洋集团公司 2*120T 转炉炼钢工程大体积承台施工方案一、工程概况本工程位于邹平县长山镇北史村东侧,属钢筋混凝土大体积设备基础,现阶段图纸确定承台编号依次为 CTC-1、CTD-1、CTD-2、CTD-3、CTD-4、CTD-5、CTD-6、CTD-7、CTE-1、CTF-1、CTEF-1、CTEF-2、CTG-1、CTH-1、CTH-2,图纸中未确定承台编号待图纸确定。承台具体尺寸及工程数量见下表:二、总体施工规划土方分项工程施工完毕后,建设单位组织有关单位进行验槽,验槽合格,进行下一工序施工,根据工程实际情况,便于展开流水段作业,我施工单位采纳各同尺寸承台分段施工。1、垫层施工模板工程:垫层厚度为 100mm,我们采纳定型木模板,用木方加工成 100×100 的模板模板外侧用钢筋固定做支撑。 墩号/个数(尺寸)CTC-1/5CTD-1/5CTD-2/1CTD-3/1CTD-4/1 5.4*4.7*1.5 8.4*6.0*211*11*2.516.8*11*2.517*11*2.5C35混凝土量(m3) 64.638181.44324.5462467.5 墩号/个数(尺寸)CTD-5/1CTD-6/1CTD-7/1CTE-1/6CTF-1/817*11*2.5 11*8*2.58.4*8.4*28.4*6*26*6*2C35混凝土量(m3)467.5220141.1222072 墩号/个数(尺寸)CTEF-1/1CTEF-2/1CTG-1/9CTH-1/6CTH-1a/235*11*3.635*11*3.68.4*6*28.4*6*28.4*6*2C35混凝土量(m3)13861386100.8100.8100.8 墩号/个数(尺寸)CTH-2/18.4*6*2C35混凝土量(m3)100.8下载后可任意编辑混凝土工程:垫层混凝土采纳商品混凝土,混凝土的原材料质量报告单由商品混凝土搅拌站提供,在模板施工完毕后,混凝土浇筑前,在地面上每隔 5m 纵横埋入10cm 高的钢筋头进行标高控制,采纳平板振捣器进行振捣,边浇筑边抹平,混凝土浇筑完毕后,立即采纳塑料薄膜进行覆盖。2、承台施工钢筋在承台旁加工制作,现场人工绑扎承台钢筋。冷却管绑扎在承台钢筋骨架上,注意按设计及时、准确地预埋钢筋预埋件。模板采纳 15mm 胶合板,竖肋采纳 50*70 木方间距不大于 250mm 固定,横肋采纳双 ø48 钢管加固,间距不大于 400mm,钢管架支撑加固。本工程采纳传洋商砼浇筑,8 台砼运输车运输,采纳两台汽车泵,砼泵送入模,砼浇筑速度 70m3/h,浇筑砼量(按最大体积承台)为 1386m3,估计 CTEF-1 承台浇注时间为 19.8 小时。施工时采纳分层浇注,整个承台由两台泵车负责,砼泵送入模,每层 30cm 水平分层相对浇筑,插入式振捣器振捣。浇筑完成后通过测温进行温控,根据测得的温度数据来调整冷却管中水的流量。砼上表面采纳塑料薄膜...
