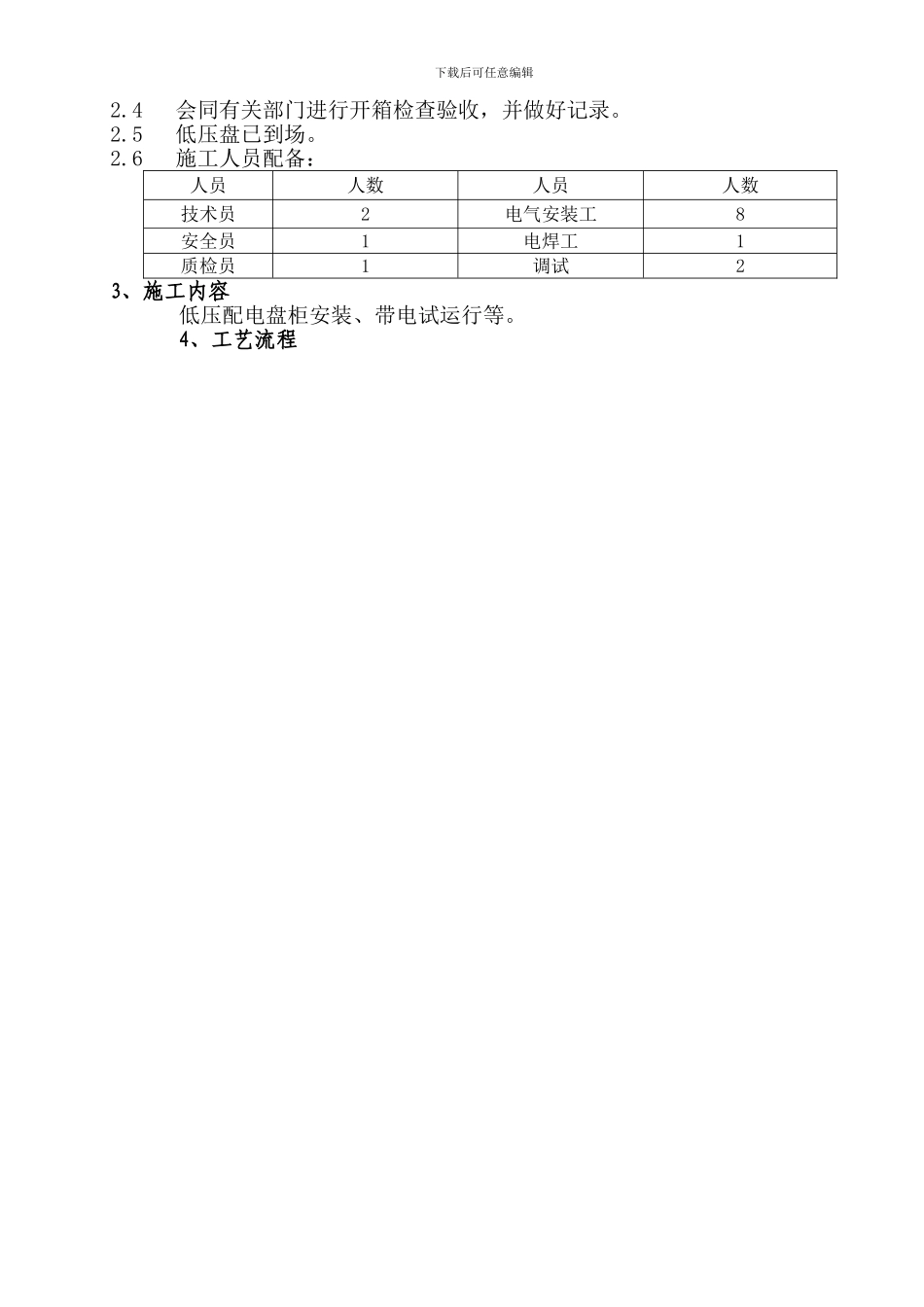

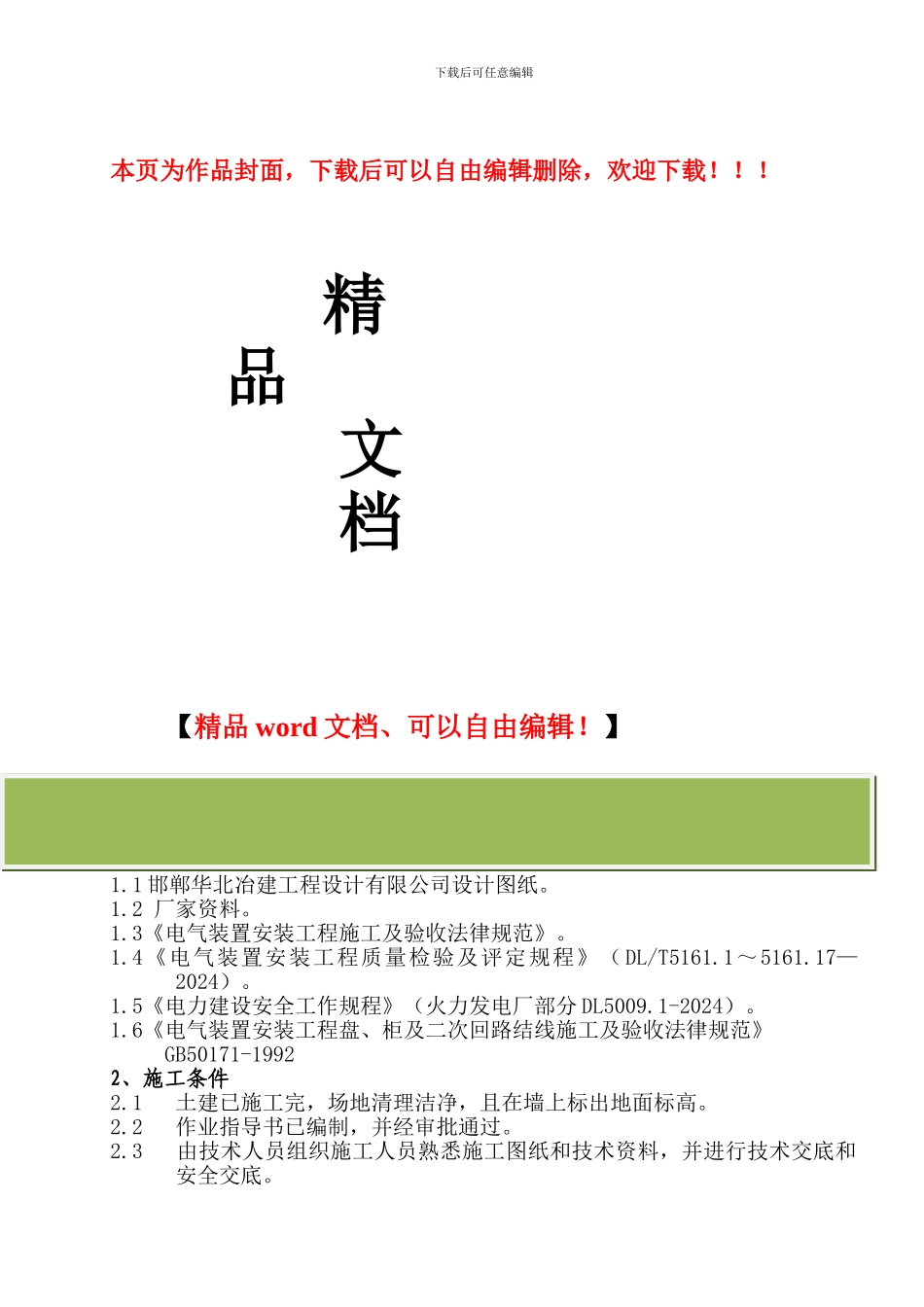

下载后可任意编辑本页为作品封面，下载后可以自由编辑删除，欢迎下载！！！ 精 品文档1【精品 word 文档、可以自由编辑！】低压配电盘柜安装施工作业指导书1、编制依据1.1 邯郸华北冶建工程设计有限公司设计图纸。1.2 厂家资料。1.3《电气装置安装工程施工及验收法律规范》。1.4《电气装置安装工程质量检验及评定规程》（DL/T5161.1～5161.17—2024）。1.5《电力建设安全工作规程》（火力发电厂部分 DL5009.1-2024）。1.6《电气装置安装工程盘、柜及二次回路结线施工及验收法律规范》 GB50171-19922、施工条件2.1 土建已施工完，场地清理洁净，且在墙上标出地面标高。2.2 作业指导书已编制，并经审批通过。2.3 由技术人员组织施工人员熟悉施工图纸和技术资料，并进行技术交底和安全交底。下载后可任意编辑2.4 会同有关部门进行开箱检查验收，并做好记录。2.5 低压盘已到场。2.6 施工人员配备：人员人数人员人数技术员2电气安装工8安全员1电焊工1质检员1调试23、施工内容低压配电盘柜安装、带电试运行等。4、工艺流程下载后可任意编辑下载后可任意编辑5、 施工程序和方法5.1 施工顺序：施工准备→基础槽钢安装→设备开箱检查→低压盘二次运输→低压盘就位→母线桥安装→母线连接→低压盘安装后检查5.2 基础型钢制作5.2.1 按设计规格领取基础型钢。5.2.2 将槽钢放在水平台板上用大锤校正平直，不平度、不直度每米均小于1.0mm。5.2.3 按设计尺寸用无齿锯下料，并用磨光机或锉刀清理锯口处毛刺，使之光滑。5.2.4 拼装型钢框架，用钢卷尺检测型钢框架对角线误差不大于 3mm，点焊在一起，再次复检，合格后焊牢。5.2.5 用铁刷消除型钢上锈迹，露出金属光泽后刷一道红丹漆防腐，然后再刷一遍和设备颜色一致或相近的面漆。5.3 基础型钢安装5.3.1 联系土建清理出预埋件，同时标出室内最终地坪标高，以设计院布置图为准，安装基础型钢。5.3.2 以建筑物中心线为平行线，找正基础型钢安装基准线（误差不大于5mm），以土建所标室内最终地坪标高加上 3mm 作为基础型钢上平面基准，用水平仪或 U 型管水平法校正合格后焊牢。有母线桥的两段盘基础，应注意相互间槽钢间距、平行度。基础槽钢埋设应符合规定。5.3.3 在基础两端各焊-40×4 的热镀锌扁钢，与主接地网相连，连接采纳搭接焊，焊接长度为扁钢宽度的 2 倍（且至少 3 个棱边焊接）。5.3.4 所有焊接处除去药皮后补漆。5.4 低压盘开箱检查5.4.1 开箱检查时，相关人员应到...
