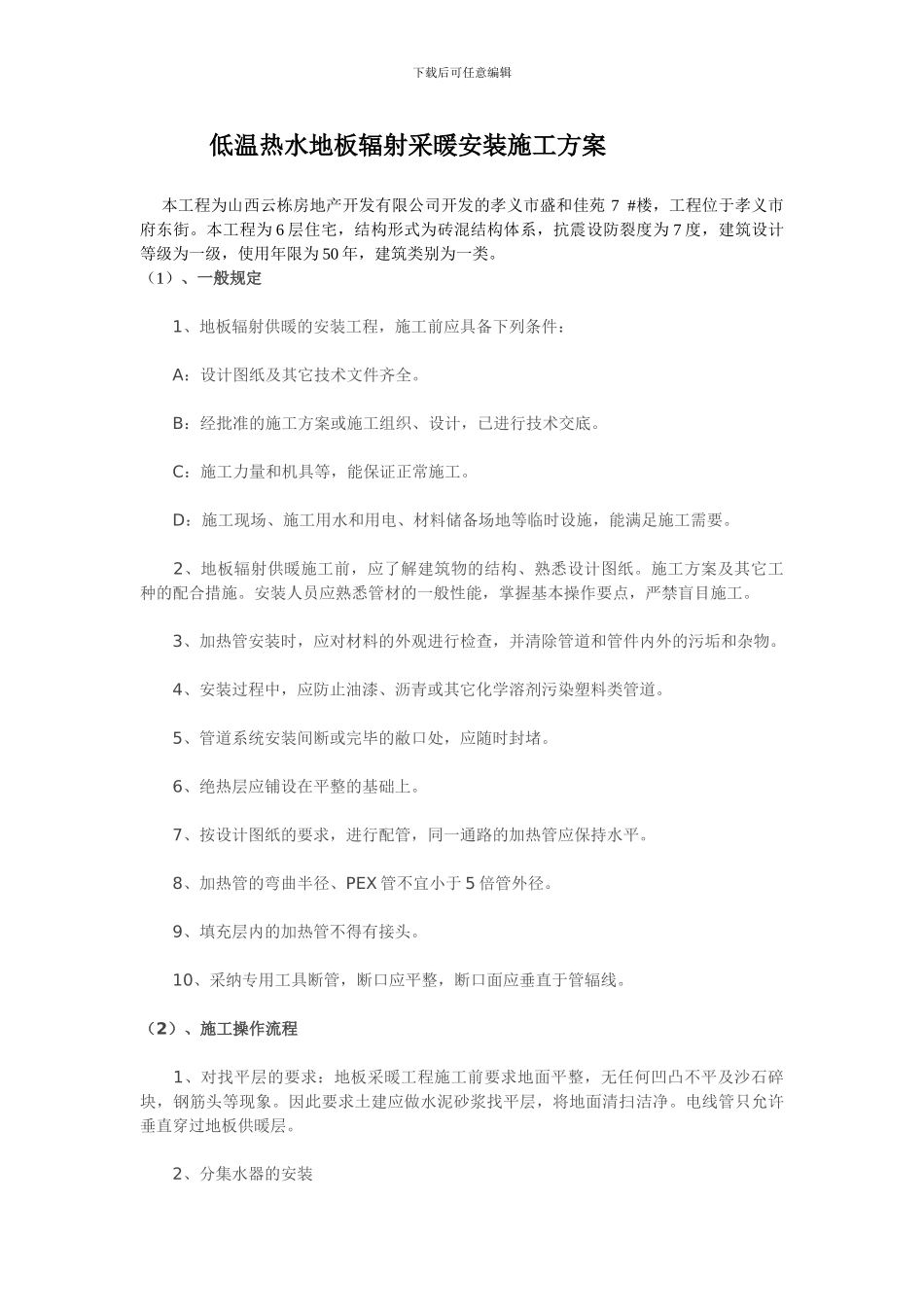

下载后可任意编辑 低温热水地板辐射采暖安装施工方案 本工程为山西云栋房地产开发有限公司开发的孝义市盛和佳苑 7 #楼,工程位于孝义市府东街。本工程为 6 层住宅,结构形式为砖混结构体系,抗震设防裂度为 7 度,建筑设计等级为一级,使用年限为 50 年,建筑类别为一类。(1)、一般规定 1、地板辐射供暖的安装工程,施工前应具备下列条件: A:设计图纸及其它技术文件齐全。 B:经批准的施工方案或施工组织、设计,已进行技术交底。 C:施工力量和机具等,能保证正常施工。 D:施工现场、施工用水和用电、材料储备场地等临时设施,能满足施工需要。 2、地板辐射供暖施工前,应了解建筑物的结构、熟悉设计图纸。施工方案及其它工种的配合措施。安装人员应熟悉管材的一般性能,掌握基本操作要点,严禁盲目施工。 3、加热管安装时,应对材料的外观进行检查,并清除管道和管件内外的污垢和杂物。 4、安装过程中,应防止油漆、沥青或其它化学溶剂污染塑料类管道。 5、管道系统安装间断或完毕的敝口处,应随时封堵。 6、绝热层应铺设在平整的基础上。 7、按设计图纸的要求,进行配管,同一通路的加热管应保持水平。 8、加热管的弯曲半径、PEX 管不宜小于 5 倍管外径。 9、填充层内的加热管不得有接头。 10、采纳专用工具断管,断口应平整,断口面应垂直于管辐线。(2)、施工操作流程 1、对找平层的要求:地板采暖工程施工前要求地面平整,无任何凹凸不平及沙石碎块,钢筋头等现象。因此要求土建应做水泥砂浆找平层,将地面清扫洁净。电线管只允许垂直穿过地板供暖层。 2、分集水器的安装下载后可任意编辑 A:应与地面垂直,牢固固定于墙面。 B:立管高不得小于 150mm,不宜大于 700mm,而且每层分配器安装位置宜相同。 3、保温层的铺设:在不需要损失热量的地方铺设聚苯板,加铺铝箔。 注:(模块基砖的铺设无须此步骤) 4、低温管的铺设 A:环路要求:严格根据系统设计方案施工,成品保护,打压实步骤进行。 B:管路固定:加热管应加以固定,采纳用扎带将加热管绑扎在铺设于绝热层表面的钢丝网上。 注:(模块基砖的铺设无须管卡、扎带) 5、螺纹套管的安装与处理:管间距小于等于 10 厘米或过墙处、或加伸缩缝处安装螺纹套管套管,穿墙套管出墙部分不少于 5 厘米。 6、铺盖层的要求:回填豆石混凝土(细石检径≤1.2 厘米,豆石应用水冲洗洁净);根据热学理论,覆盖层的厚度及介质,会直接影响裸管的...
