低温热水地辐射采暖专项施工方案VIP免费

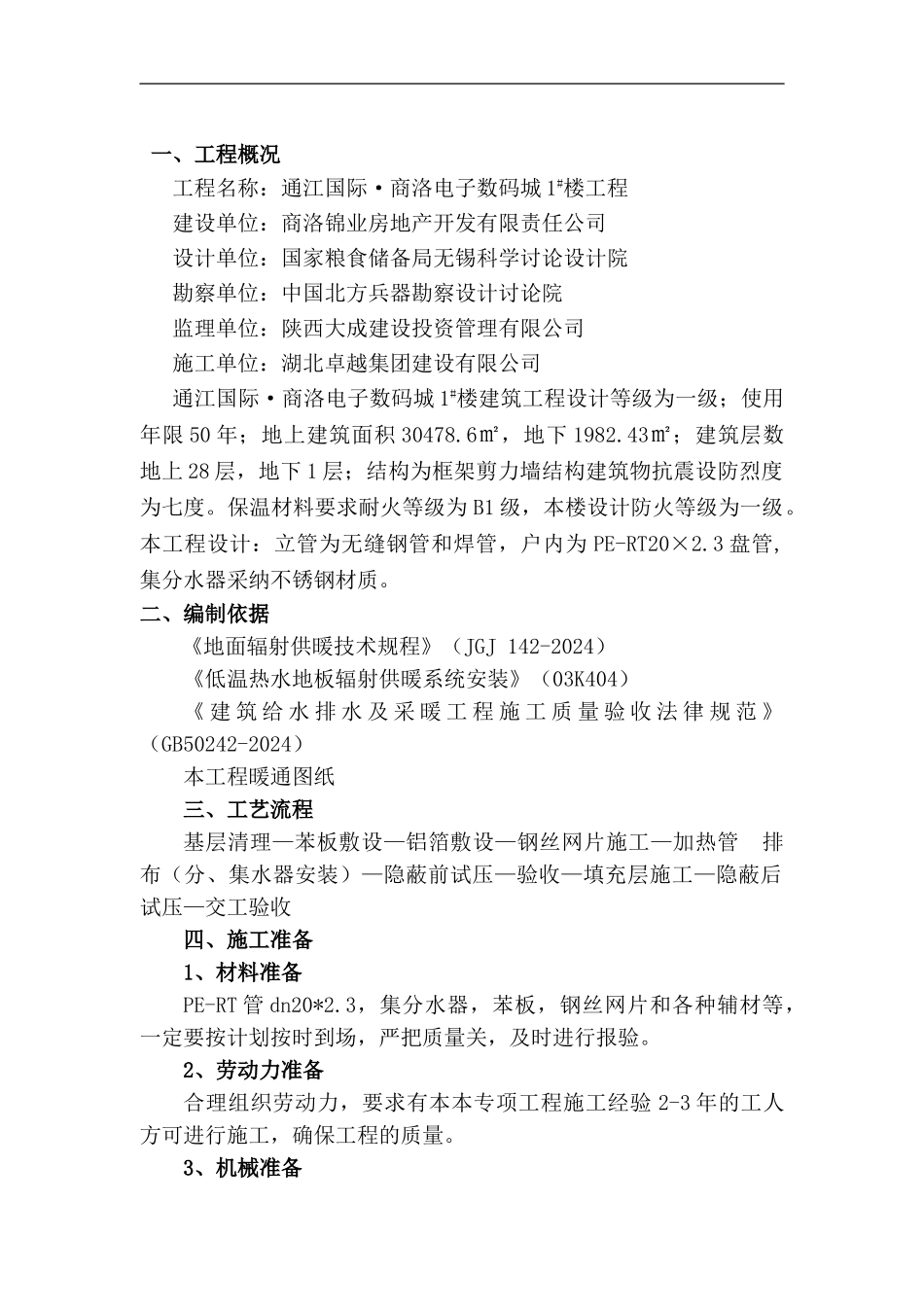

低温热水地辐射采暖专项施工方案_第1页
1/7

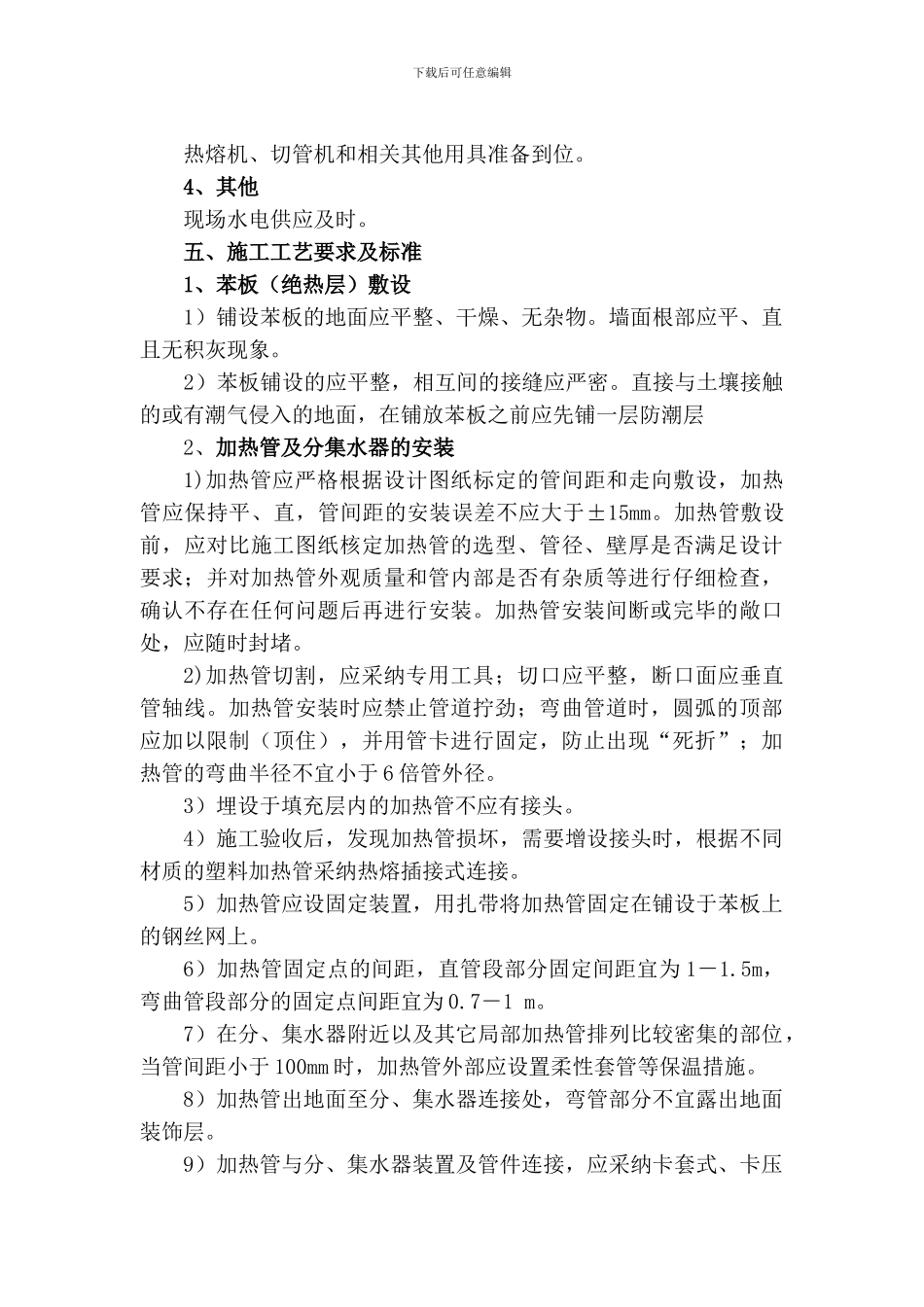

低温热水地辐射采暖专项施工方案_第2页
2/7

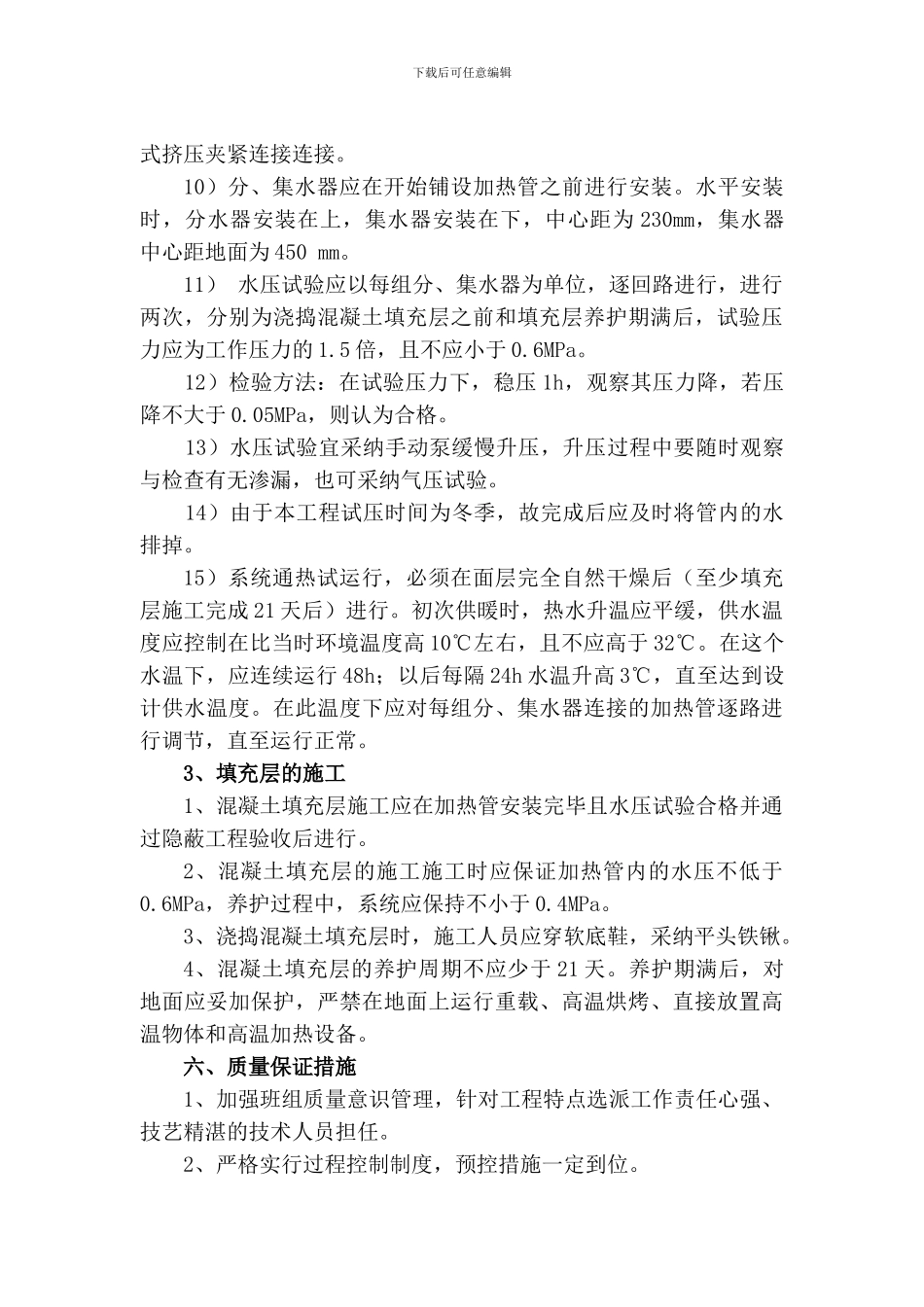

低温热水地辐射采暖专项施工方案_第3页
3/7
一、工程概况工程名称:通江国际·商洛电子数码城 1#楼工程建设单位:商洛锦业房地产开发有限责任公司设计单位:国家粮食储备局无锡科学讨论设计院勘察单位:中国北方兵器勘察设计讨论院监理单位:陕西大成建设投资管理有限公司施工单位:湖北卓越集团建设有限公司通江国际·商洛电子数码城 1#楼建筑工程设计等级为一级;使用年限 50 年;地上建筑面积 30478.6㎡,地下 1982.43㎡;建筑层数地上 28 层,地下 1 层;结构为框架剪力墙结构建筑物抗震设防烈度为七度。保温材料要求耐火等级为 B1 级,本楼设计防火等级为一级。本工程设计:立管为无缝钢管和焊管,户内为 PE-RT20×2.3 盘管,集分水器采纳不锈钢材质。二、编制依据《地面辐射供暖技术规程》(JGJ 142-2024)《低温热水地板辐射供暖系统安装》(03K404)《 建 筑 给 水 排 水 及 采 暖 工 程 施 工 质 量 验 收 法 律 规 范 》(GB50242-2024)本工程暖通图纸 三、工艺流程基层清理—苯板敷设—铝箔敷设—钢丝网片施工—加热管 排布(分、集水器安装)—隐蔽前试压—验收—填充层施工—隐蔽后试压—交工验收四、施工准备1、材料准备PE-RT 管 dn20*2.3,集分水器,苯板,钢丝网片和各种辅材等,一定要按计划按时到场,严把质量关,及时进行报验。2、劳动力准备合理组织劳动力,要求有本本专项工程施工经验 2-3 年的工人方可进行施工,确保工程的质量。3、机械准备下载后可任意编辑热熔机、切管机和相关其他用具准备到位。4、其他现场水电供应及时。五、施工工艺要求及标准1、苯板(绝热层)敷设1)铺设苯板的地面应平整、干燥、无杂物。墙面根部应平、直且无积灰现象。 2)苯板铺设的应平整,相互间的接缝应严密。直接与土壤接触的或有潮气侵入的地面,在铺放苯板之前应先铺一层防潮层2、加热管及分集水器的安装1)加热管应严格根据设计图纸标定的管间距和走向敷设,加热管应保持平、直,管间距的安装误差不应大于±15mm。加热管敷设前,应对比施工图纸核定加热管的选型、管径、壁厚是否满足设计要求;并对加热管外观质量和管内部是否有杂质等进行仔细检查,确认不存在任何问题后再进行安装。加热管安装间断或完毕的敞口处,应随时封堵。2)加热管切割,应采纳专用工具;切口应平整,断口面应垂直管轴线。加热管安装时应禁止管道拧劲;弯曲管道时,圆弧的顶部应加以限制(顶住),并用管卡进行固定,防止出现“死折”;加热管的弯曲半径不宜小于...
