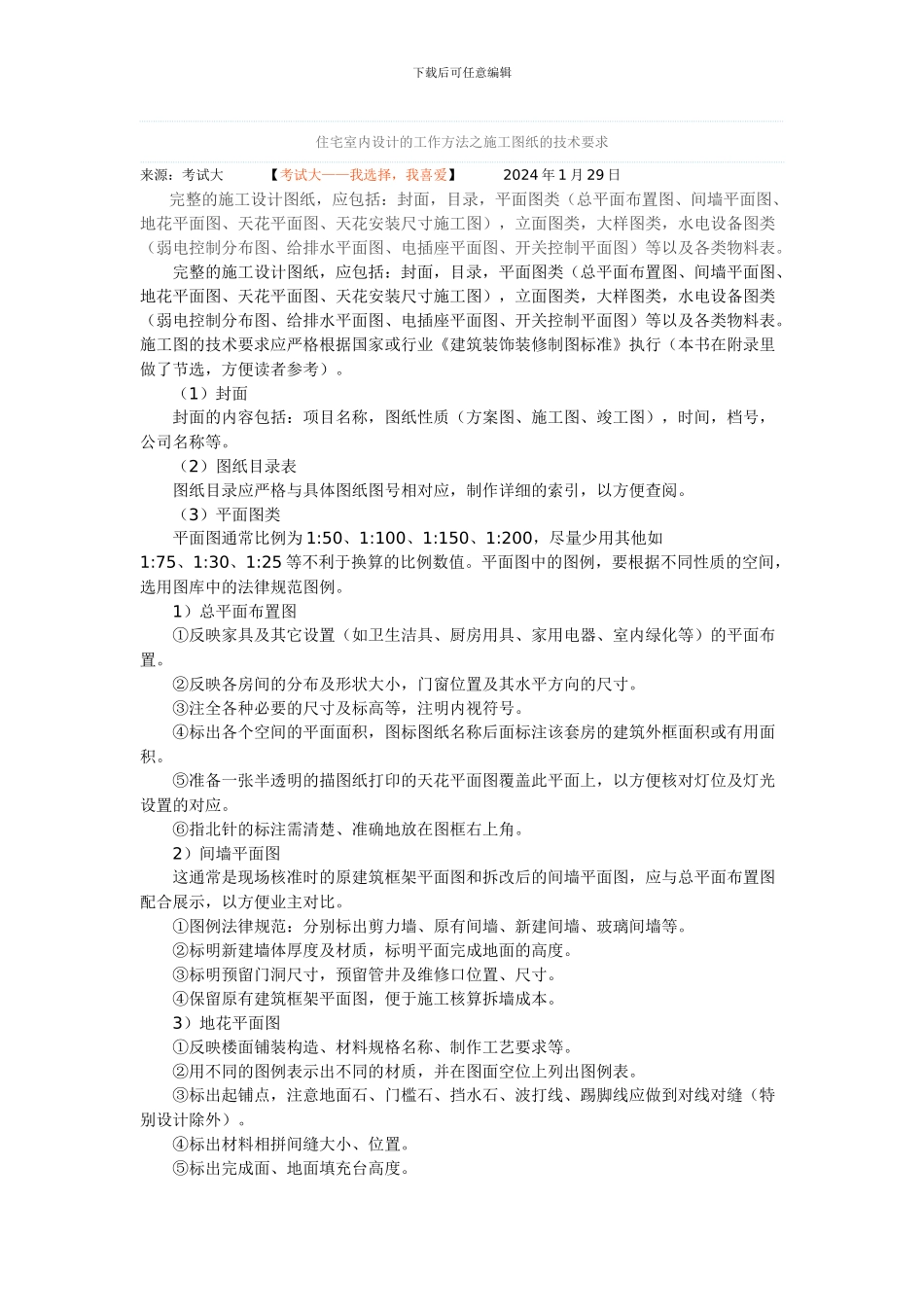

下载后可任意编辑住宅室内设计的工作方法之施工图纸的技术要求来源：考试大 【考试大——我选择，我喜爱】 2024 年 1 月 29 日完整的施工设计图纸，应包括：封面，目录，平面图类（总平面布置图、间墙平面图、地花平面图、天花平面图、天花安装尺寸施工图），立面图类，大样图类，水电设备图类（弱电控制分布图、给排水平面图、电插座平面图、开关控制平面图）等以及各类物料表。 完整的施工设计图纸，应包括：封面，目录，平面图类（总平面布置图、间墙平面图、地花平面图、天花平面图、天花安装尺寸施工图），立面图类，大样图类，水电设备图类（弱电控制分布图、给排水平面图、电插座平面图、开关控制平面图）等以及各类物料表。施工图的技术要求应严格根据国家或行业《建筑装饰装修制图标准》执行（本书在附录里做了节选，方便读者参考）。 （1）封面 封面的内容包括：项目名称，图纸性质（方案图、施工图、竣工图），时间，档号，公司名称等。 （2）图纸目录表 图纸目录应严格与具体图纸图号相对应，制作详细的索引，以方便查阅。 （3）平面图类 平面图通常比例为 1:50、1:100、1:150、1:200，尽量少用其他如1:75、1:30、1:25 等不利于换算的比例数值。平面图中的图例，要根据不同性质的空间，选用图库中的法律规范图例。 1）总平面布置图 ①反映家具及其它设置（如卫生洁具、厨房用具、家用电器、室内绿化等）的平面布置。 ②反映各房间的分布及形状大小，门窗位置及其水平方向的尺寸。 ③注全各种必要的尺寸及标高等，注明内视符号。 ④标出各个空间的平面面积，图标图纸名称后面标注该套房的建筑外框面积或有用面积。 ⑤准备一张半透明的描图纸打印的天花平面图覆盖此平面上，以方便核对灯位及灯光设置的对应。 ⑥指北针的标注需清楚、准确地放在图框右上角。 2）间墙平面图 这通常是现场核准时的原建筑框架平面图和拆改后的间墙平面图，应与总平面布置图配合展示，以方便业主对比。 ①图例法律规范：分别标出剪力墙、原有间墙、新建间墙、玻璃间墙等。 ②标明新建墙体厚度及材质，标明平面完成地面的高度。 ③标明预留门洞尺寸，预留管井及维修口位置、尺寸。 ④保留原有建筑框架平面图，便于施工核算拆墙成本。 3）地花平面图 ①反映楼面铺装构造、材料规格名称、制作工艺要求等。 ②用不同的图例表示出不同的材质，并在图面空位上列出图例表。 ③标出起铺点，注意地面石、门槛石、挡水石、波打线、踢...
