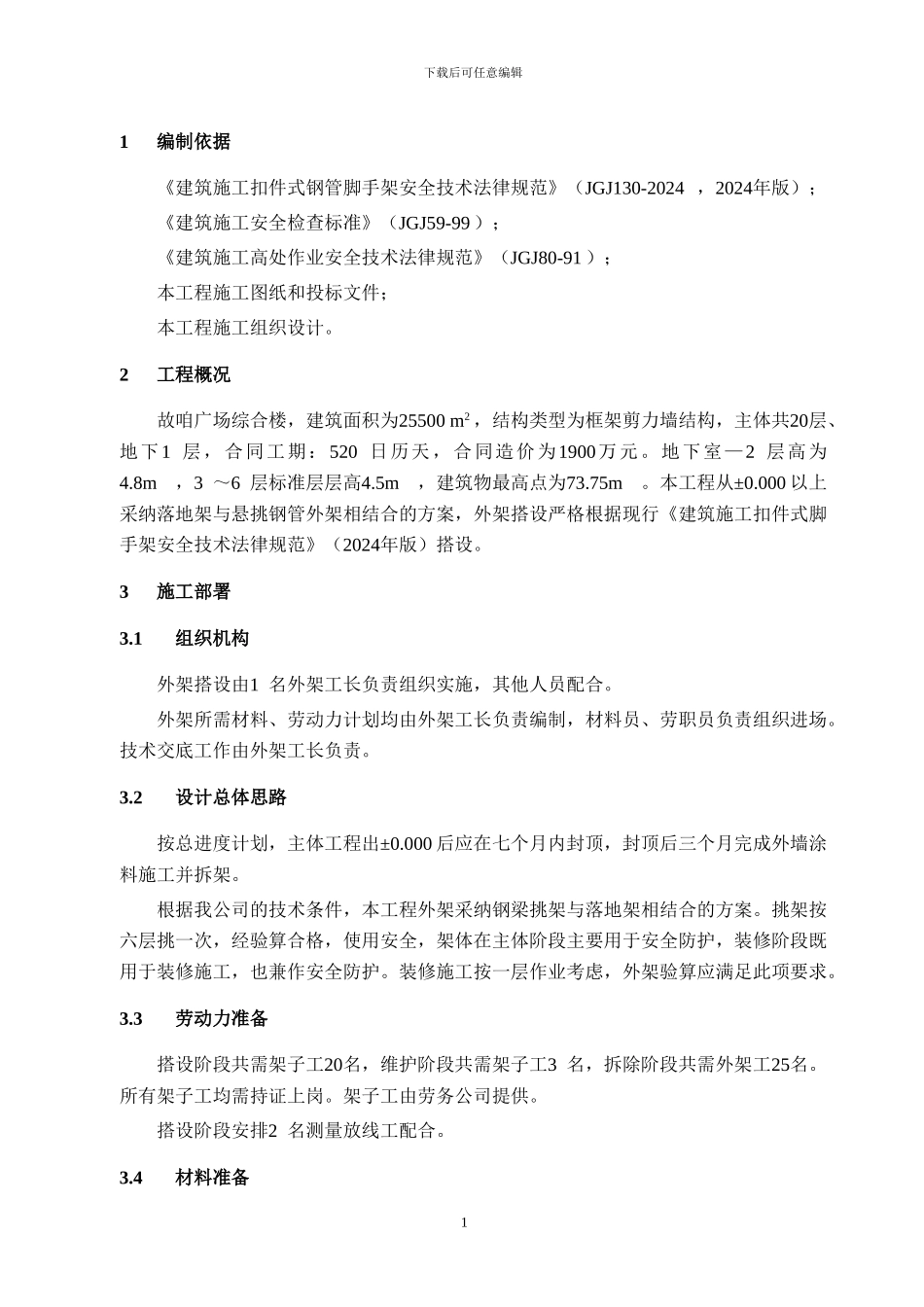

下载后可任意编辑1编制依据《建筑施工扣件式钢管脚手架安全技术法律规范》（JGJ130-2024 ，2024年版）；《建筑施工安全检查标准》（JGJ59-99 ）；《建筑施工高处作业安全技术法律规范》（JGJ80-91 ）；本工程施工图纸和投标文件；本工程施工组织设计。2工程概况故咱广场综合楼，建筑面积为25500 m2 ，结构类型为框架剪力墙结构，主体共20层、地下1 层，合同工期：520 日历天，合同造价为1900万元。地下室—2 层高为4.8m，3 ～6 层标准层层高4.5m，建筑物最高点为73.75m。本工程从±0.000 以上采纳落地架与悬挑钢管外架相结合的方案，外架搭设严格根据现行《建筑施工扣件式脚手架安全技术法律规范》（2024年版）搭设。3施工部署3.1组织机构外架搭设由1 名外架工长负责组织实施，其他人员配合。外架所需材料、劳动力计划均由外架工长负责编制，材料员、劳职员负责组织进场。技术交底工作由外架工长负责。3.2设计总体思路按总进度计划，主体工程出±0.000 后应在七个月内封顶，封顶后三个月完成外墙涂料施工并拆架。根据我公司的技术条件，本工程外架采纳钢梁挑架与落地架相结合的方案。挑架按六层挑一次，经验算合格，使用安全，架体在主体阶段主要用于安全防护，装修阶段既用于装修施工，也兼作安全防护。装修施工按一层作业考虑，外架验算应满足此项要求。3.3劳动力准备搭设阶段共需架子工20名，维护阶段共需架子工3 名，拆除阶段共需外架工25名。所有架子工均需持证上岗。架子工由劳务公司提供。搭设阶段安排2 名测量放线工配合。3.4材料准备1下载后可任意编辑本工程外架、卸料平台所用的钢管、扣件均由租赁公司提供。竹串脚手板和其它材料由项目部自行采购。主要材料计划如下表：名称及规格用途总需用量备注6m 长管纵向水平杆62t租赁6m 长管立杆22t租赁6m 长管剪刀撑5t租赁3m 长管调整节头位置2.5t租赁1.5m短管横向水平杆2.5t租赁2.5m短管连墙杆2.5t 租赁1.5m短管连墙件柱箍80根租赁I16 工字钢挑架90根租赁直角扣件2500个租赁旋转扣件1800个租赁对接扣件2500个租赁2500mm×250mm竹串脚手板600 块采购6m×1.8m 安全网150 张采购扎篾架子工自备材料视工程进度分阶段组织进场。3.5机具准备搭、拆架子所需机具主要有架子扳手、吊线，由架子工自备。项目部应配备如下检查工具（可借用，但应符合要求）：名称数量用途扭力扳手1 把检查扣件拧紧力度游标卡尺1 把检查焊接钢管外径和壁厚、外表面锈蚀深度塞尺1 把检查钢管两端...
