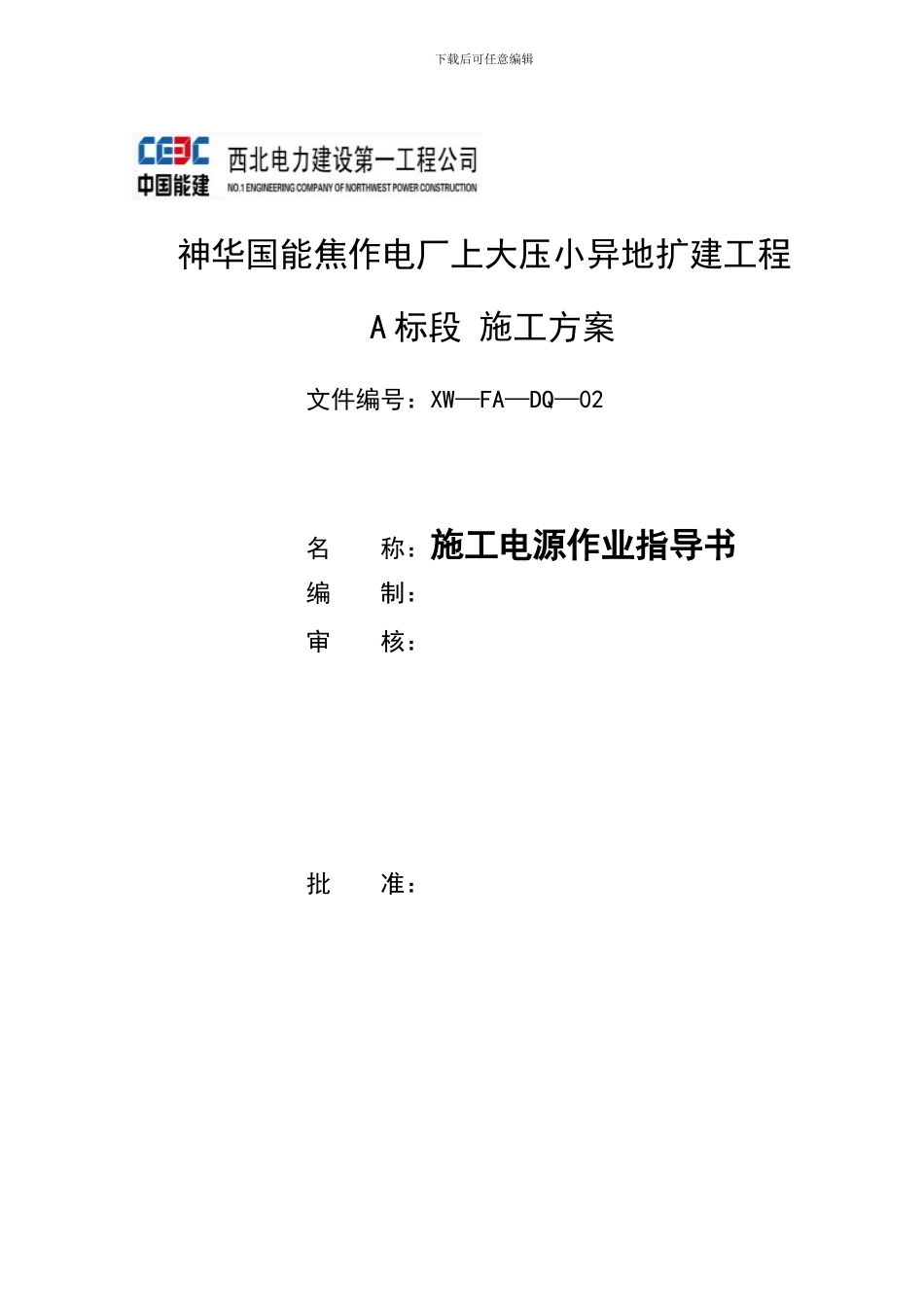

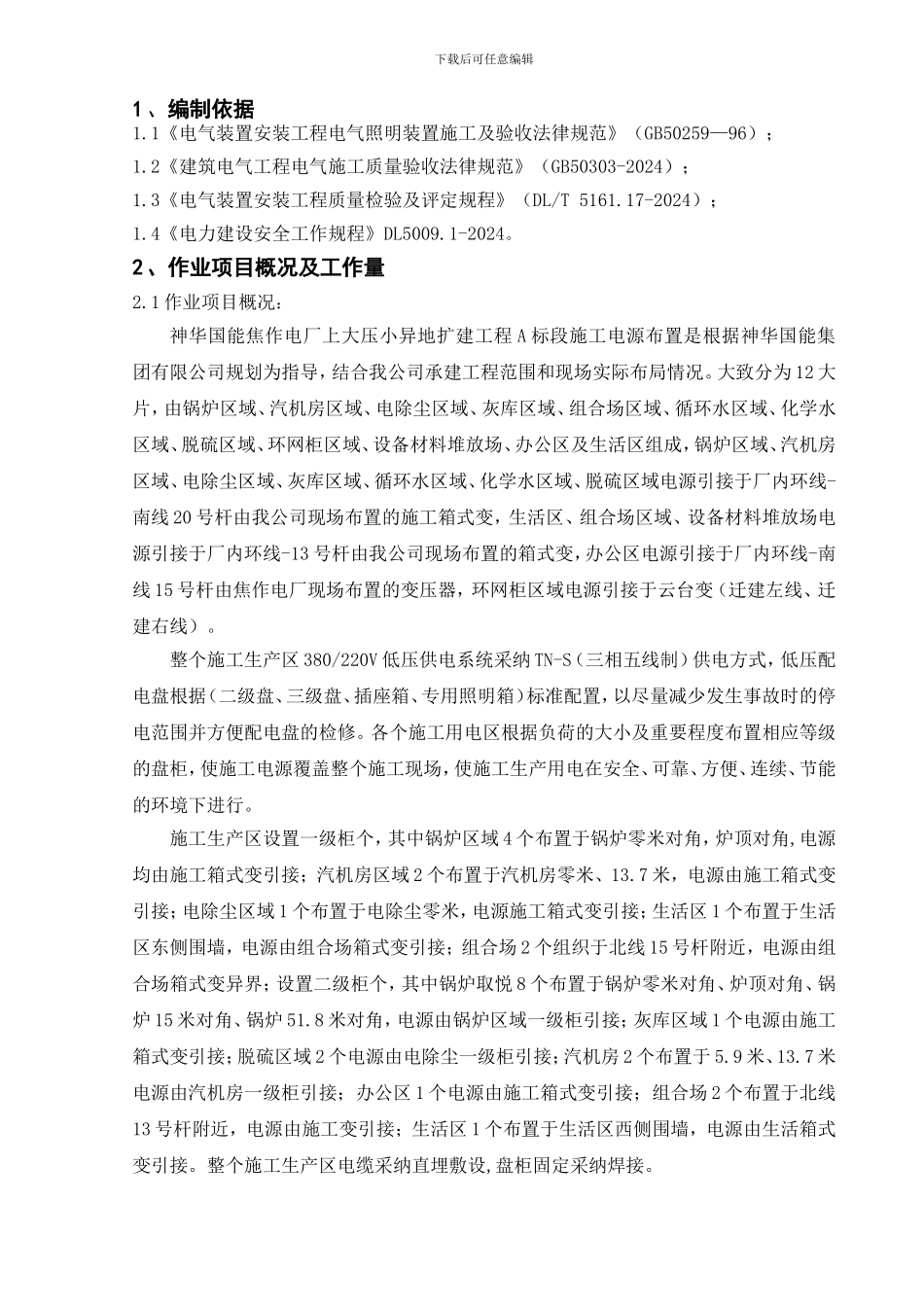

下载后可任意编辑神华国能焦作电厂上大压小异地扩建工程 A 标段 施工方案文件编号：XW—FA—DQ—02名 称：施工电源作业指导书 编 制：审 核： 批 准： 下载后可任意编辑西北电力建设第一工程公司修武项目部下载后可任意编辑1、编制依据1
1《电气装置安装工程电气照明装置施工及验收法律规范》（GB50259—96）；1
2《建筑电气工程电气施工质量验收法律规范》（GB50303-2024）；1
3《电气装置安装工程质量检验及评定规程》（DL/T 5161
17-2024）；1
4《电力建设安全工作规程》DL5009
1-2024
2、作业项目概况及工作量2
1 作业项目概况：神华国能焦作电厂上大压小异地扩建工程 A 标段施工电源布置是根据神华国能集团有限公司规划为指导，结合我公司承建工程范围和现场实际布局情况
大致分为 12 大片，由锅炉区域、汽机房区域、电除尘区域、灰库区域、组合场区域、循环水区域、化学水区域、脱硫区域、环网柜区域、设备材料堆放场、办公区及生活区组成，锅炉区域、汽机房区域、电除尘区域、灰库区域、循环水区域、化学水区域、脱硫区域电源引接于厂内环线-南线 20 号杆由我公司现场布置的施工箱式变，生活区、组合场区域、设备材料堆放场电源引接于厂内环线-13 号杆由我公司现场布置的箱式变，办公区电源引接于厂内环线-南线 15 号杆由焦作电厂现场布置的变压器，环网柜区域电源引接于云台变（迁建左线、迁建右线）
整个施工生产区 380/220V 低压供电系统采纳 TN-S（三相五线制）供电方式，低压配电盘根据（二级盘、三级盘、插座箱、专用照明箱）标准配置，以尽量减少发生事故时的停电范围并方便配电盘的检修
各个施工用电区根据负荷的大小及重要程度布置相应等级的盘柜，使施工电源覆盖整个施工现场，使施工生产用电在安全、可靠、方便、连续、节能的环境下进行
施工生产区设置一级柜个，
