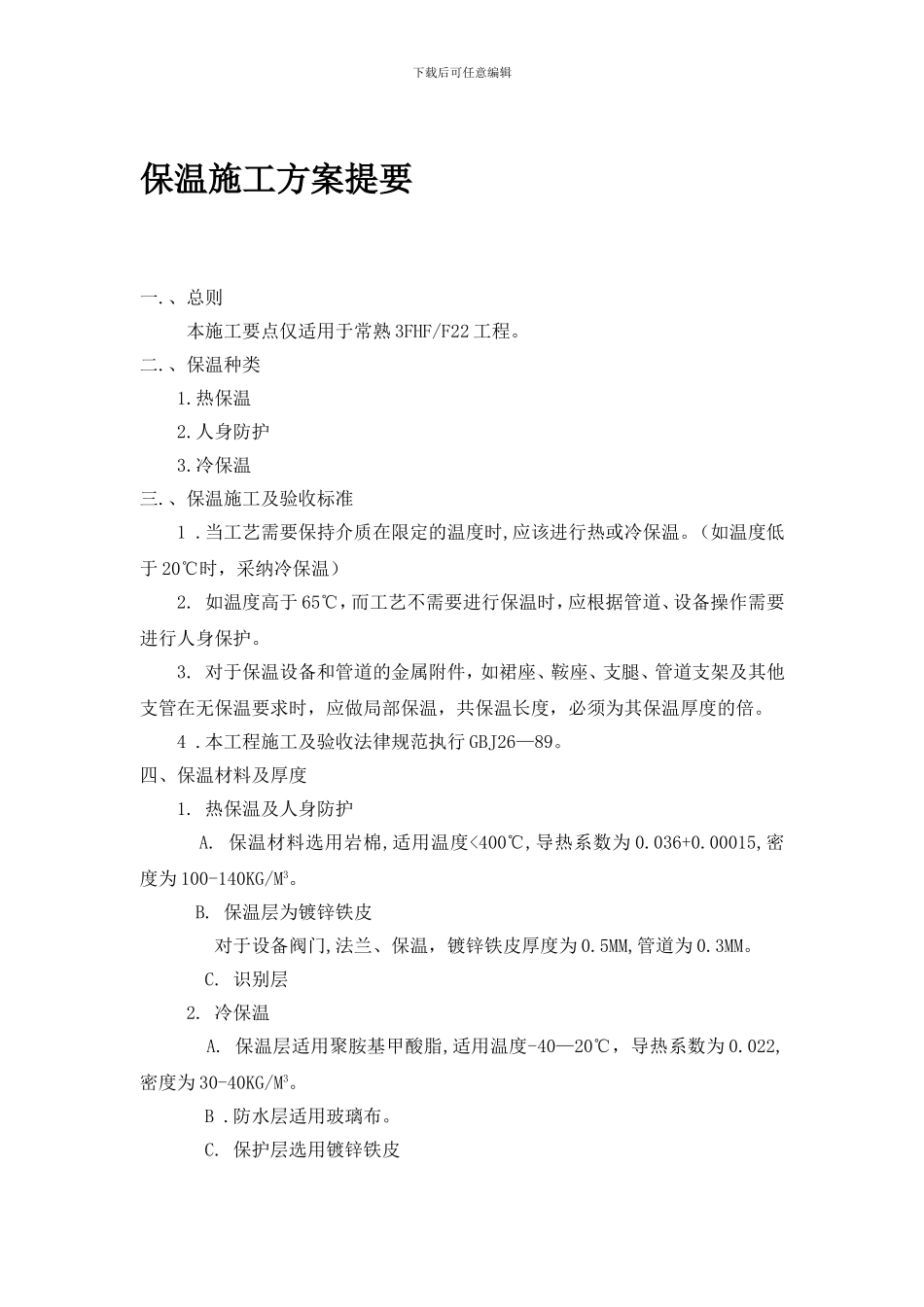

下载后可任意编辑保温施工方案提要一.、总则 本施工要点仅适用于常熟 3FHF/F22 工程。二.、保温种类 1.热保温 2.人身防护 3.冷保温三.、保温施工及验收标准 1 .当工艺需要保持介质在限定的温度时,应该进行热或冷保温。(如温度低于 20℃时,采纳冷保温) 2. 如温度高于 65℃,而工艺不需要进行保温时,应根据管道、设备操作需要进行人身保护。 3. 对于保温设备和管道的金属附件,如裙座、鞍座、支腿、管道支架及其他支管在无保温要求时,应做局部保温,共保温长度,必须为其保温厚度的倍。 4 .本工程施工及验收法律规范执行 GBJ26—89。四、保温材料及厚度 1. 热保温及人身防护 A. 保温材料选用岩棉,适用温度<400℃,导热系数为 0.036+0.00015,密度为 100-140KG/M3。 B. 保温层为镀锌铁皮 对于设备阀门,法兰、保温,镀锌铁皮厚度为 0.5MM,管道为 0.3MM。 C. 识别层 2. 冷保温 A. 保温层适用聚胺基甲酸脂,适用温度-40—20℃,导热系数为 0.022,密度为 30-40KG/M3。 B .防水层适用玻璃布。 C. 保护层选用镀锌铁皮下载后可任意编辑 对于设备阀门,法兰、保温,镀锌铁皮厚度为 0.5MM,管道为 0.3MM。保温厚度直径MM热保温温度冷保温温度2020-100101-150150-2001010-00-(-10)-10-(-20)-20-(-30)15304040603030303040203040506030303040402530505070303030404040306060703030304050503060708030303040508030607080303040507010030708090404050507015030801009040405070802004080100110404050708025040801001104040507080设备508010012050505080100五、保温工作指南 5.1 热保温 5.1.1 总则管道和设备热保温材料及辅助材料如下:管道、弯头、异径接头、三通、阀、法兰设备下载后可任意编辑保温人身防护保温人身防护保温人身防护1 管道包岩棉0000002 电镀铁丝0000003 镀锌铁皮000000 5.1.2 管道、弯头、三通和异径接头 (1) 对于直管道,符合管道直径的岩棉包覆层要贴紧管道表面并用铁丝箍紧 (2) 对于弯头,岩棉包覆层要切割成一个个部分配合管子曲线,并沿曲线表面安装。 每一部分的中间用铁丝箍紧。 对于直径小的弯头(小于 50A),管子包岩棉斜角切开后再对接。 (3) 对于三通,一般地,首先对主管子包岩棉,然后切割旁路管子一端的岩棉,使其配合主管道,并将旁路管也保温。 (4) 对异径接头,大径管道的岩棉层要延伸到小直径管道处。 (5) 在阀组件和法兰处,安排岩棉包层,要考虑到提供给卸...
