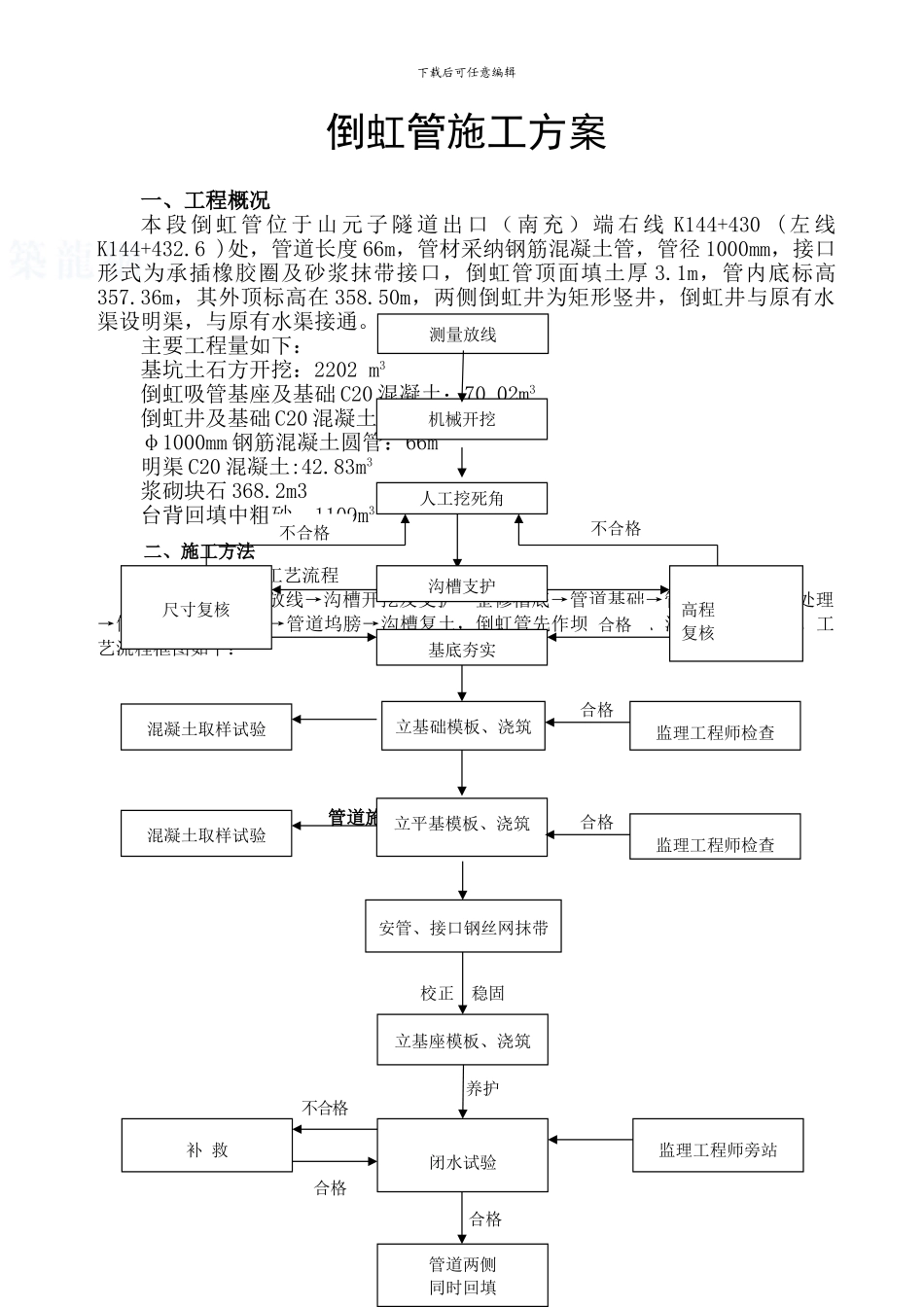

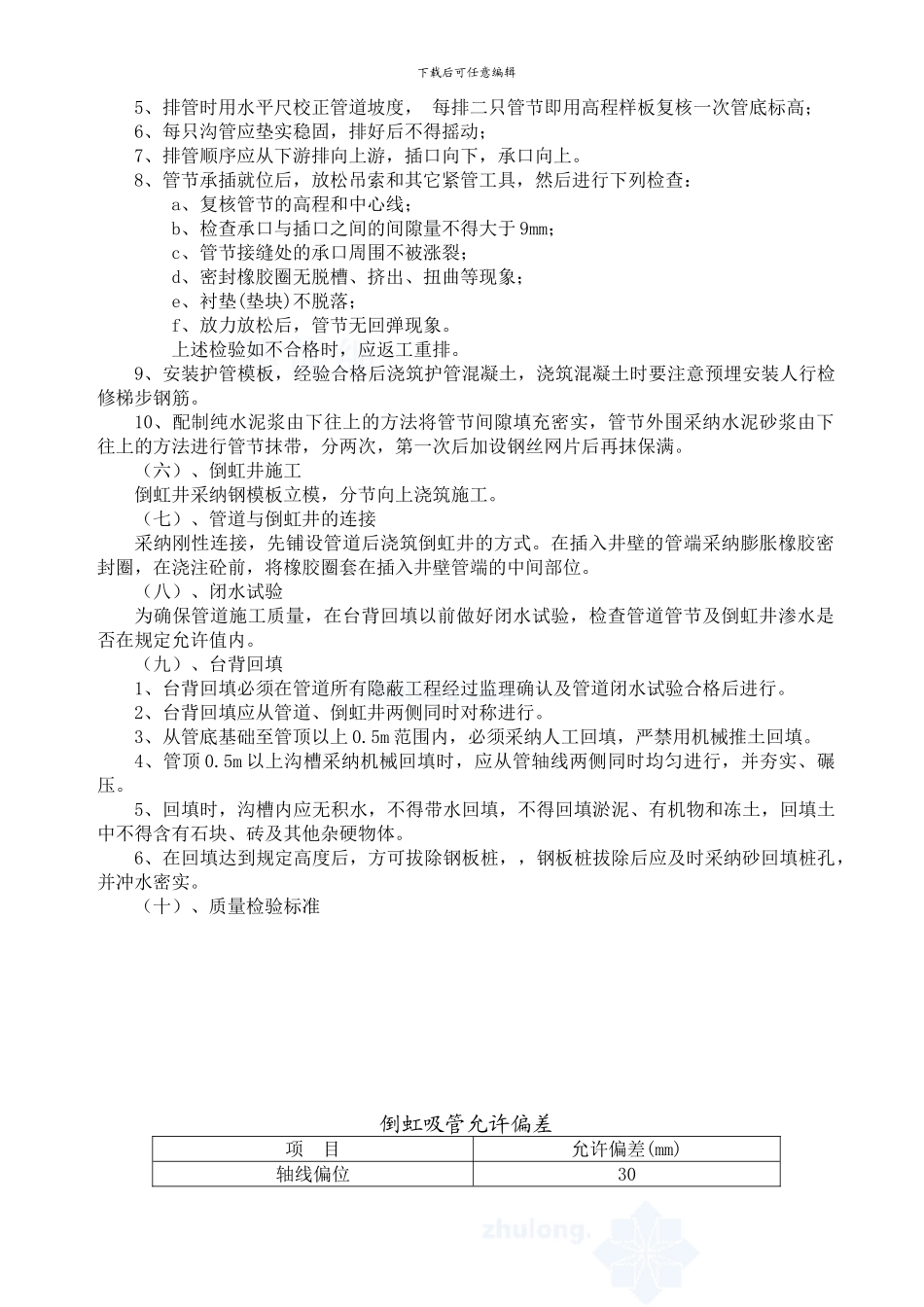

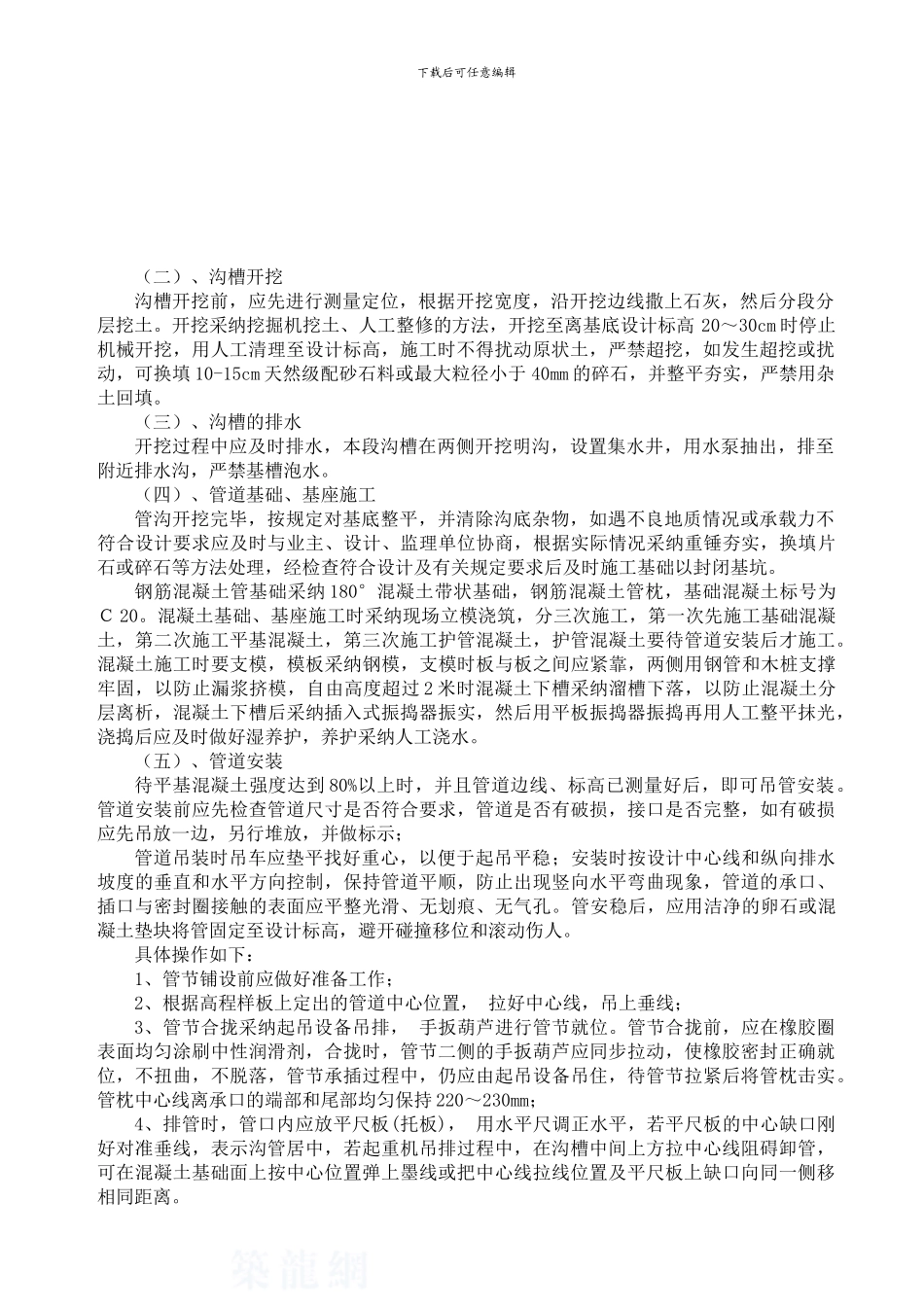

下载后可任意编辑倒虹管施工方案一、工程概况本 段 倒 虹 管 位 于 山 元 子 隧 道 出 口 （ 南 充 ） 端 右 线 K144+430 ( 左 线K144+432.6 )处，管道长度 66m，管材采纳钢筋混凝土管，管径 1000mm，接口形式为承插橡胶圈及砂浆抹带接口，倒虹管顶面填土厚 3.1m，管内底标高357.36m，其外顶标高在 358.50m，两侧倒虹井为矩形竖井，倒虹井与原有水渠设明渠，与原有水渠接通。主要工程量如下：基坑土石方开挖：2202 m3倒虹吸管基座及基础 C20 混凝土：70.02m3倒虹井及基础 C20 混凝土：124.77m3φ1000mm 钢筋混凝土圆管：66m明渠 C20 混凝土:42.83m3浆砌块石 368.2m3台背回填中粗砂：1109m3二、施工方法（一）管道施工工艺流程 施工准备→测量放线→沟槽开挖及支护→整修槽底→管道基础→管节铺设及接头处理→倒虹井砌筑及粉面→管道坞膀→沟槽复土，倒虹管先作坝、抽水、清淤然后再排管。工艺流程框图如下：管道施工工艺流程不合格测量放线机械开挖人工挖死角不合格合格合格沟槽支护尺寸复核高程复核基底夯实合格养护不合格安管、接口钢丝网抹带立基座模板、浇筑监理工程师旁站闭水试验校正 稳固补 救合格管道两侧同时回填立平基模板、浇筑混凝土取样试验立基础模板、浇筑监理工程师检查混凝土取样试验合格监理工程师检查下载后可任意编辑（二）、沟槽开挖沟槽开挖前，应先进行测量定位，根据开挖宽度，沿开挖边线撒上石灰，然后分段分层挖土。开挖采纳挖掘机挖土、人工整修的方法，开挖至离基底设计标高 20～30cm 时停止机械开挖，用人工清理至设计标高，施工时不得扰动原状土，严禁超挖，如发生超挖或扰动，可换填 10-15cm 天然级配砂石料或最大粒径小于 40mm 的碎石，并整平夯实，严禁用杂土回填。（三）、沟槽的排水开挖过程中应及时排水，本段沟槽在两侧开挖明沟，设置集水井，用水泵抽出，排至附近排水沟，严禁基槽泡水。（四）、管道基础、基座施工管沟开挖完毕，按规定对基底整平，并清除沟底杂物，如遇不良地质情况或承载力不符合设计要求应及时与业主、设计、监理单位协商，根据实际情况采纳重锤夯实，换填片石或碎石等方法处理，经检查符合设计及有关规定要求后及时施工基础以封闭基坑。钢筋混凝土管基础采纳 180°混凝土带状基础，钢筋混凝土管枕，基础混凝土标号为Ｃ 20。混凝土基础、基座施工时采纳现场立模浇筑，分三次施工，第一次先施工基础混凝土，第二次施工平基混凝土，第三...
