倾斜桩基础施工专项方案实例VIP免费

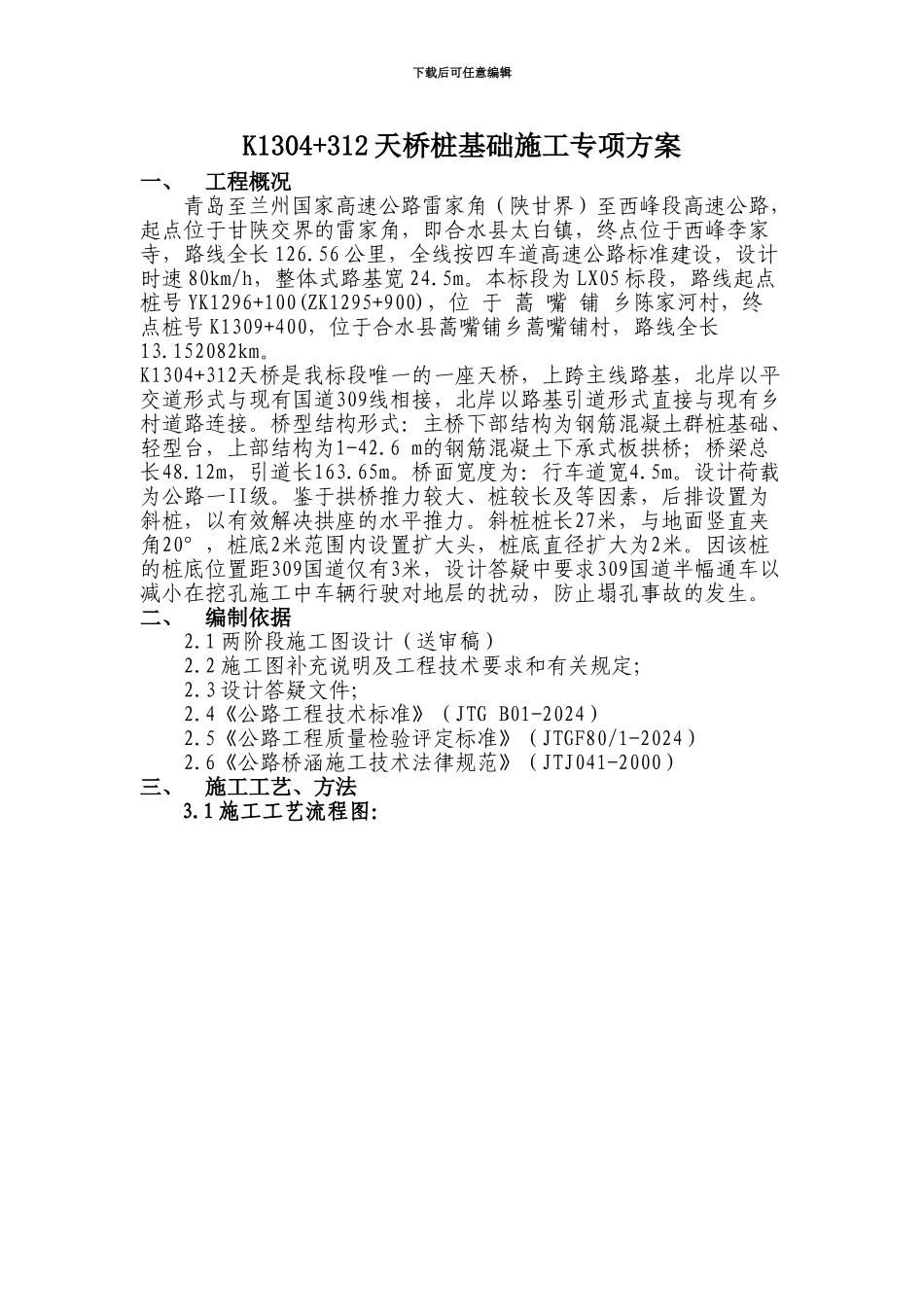

倾斜桩基础施工专项方案实例_第1页
1/31
倾斜桩基础施工专项方案实例_第2页
2/31
倾斜桩基础施工专项方案实例_第3页
3/31
下载后可任意编辑K1304+312 天桥桩基础施工专项方案一、工程概况青岛至兰州国家高速公路雷家角(陕甘界)至西峰段高速公路,起点位于甘陕交界的雷家角,即合水县太白镇,终点位于西峰李家寺,路线全长 126.56 公里,全线按四车道高速公路标准建设,设计时速 80km/h,整体式路基宽 24.5m。本标段为 LX05 标段,路线起点桩号 YK1296+100(ZK1295+900),位 于 蒿 嘴 铺 乡陈家河村,终点桩号 K1309+400,位于合水县蒿嘴铺乡蒿嘴铺村,路线全长13.152082km。K1304+312天桥是我标段唯一的一座天桥,上跨主线路基,北岸以平交道形式与现有国道309线相接,北岸以路基引道形式直接与现有乡村道路连接。桥型结构形式:主桥下部结构为钢筋混凝土群桩基础、轻型台,上部结构为1-42.6 m的钢筋混凝土下承式板拱桥;桥梁总长48.12m,引道长163.65m。桥面宽度为:行车道宽4.5m。设计荷载为公路一II级。鉴于拱桥推力较大、桩较长及等因素,后排设置为斜桩,以有效解决拱座的水平推力。斜桩桩长27米,与地面竖直夹角20°,桩底2米范围内设置扩大头,桩底直径扩大为2米。因该桩的桩底位置距309国道仅有3米,设计答疑中要求309国道半幅通车以减小在挖孔施工中车辆行驶对地层的扰动,防止塌孔事故的发生。二、编制依据 2.1 两阶段施工图设计(送审稿)2.2 施工图补充说明及工程技术要求和有关规定;2.3 设计答疑文件;2.4《公路工程技术标准》(JTG B01-2024)2.5《公路工程质量检验评定标准》(JTGF80/1-2024)2.6《公路桥涵施工技术法律规范》(JTJ041-2000)三、施工工艺、方法3.1 施工工艺流程图:下载后可任意编辑3.2 309 国道、乡村农道改移方案1、该桥桥台位置处于乡村农道的中线位置,挖孔桩开挖后影响村民的正常通行,在将既有农道该移后在进行 1#桥台的挖孔桩施工。改移农道见下图:下载后可任意编辑下载后可任意编辑2、改移既有农道路面顶宽 3 米,两侧填方边坡按 1:1,填筑需分层压实,分层厚度 30cm,压实度不小于 93%。3、施工前对 309 国道进行防护实行半幅通车的方式,防护长度为桥位两侧各 35 米,在两侧防护起点位置设置限速 5km 标志牌,309 国道中线位置间距 2.5 米放置防护锥形桶。共计防护长度 70 米。在每日开工前两侧各设置防护人员 1 名,穿黄色反光防护背心,配备口哨,红绿手旗,在车辆通过时挥动红绿旗要求车辆减速慢行。在施工时,除孔内作业人员外一律穿戴防护服。每日工作收工后将防护材料回...
