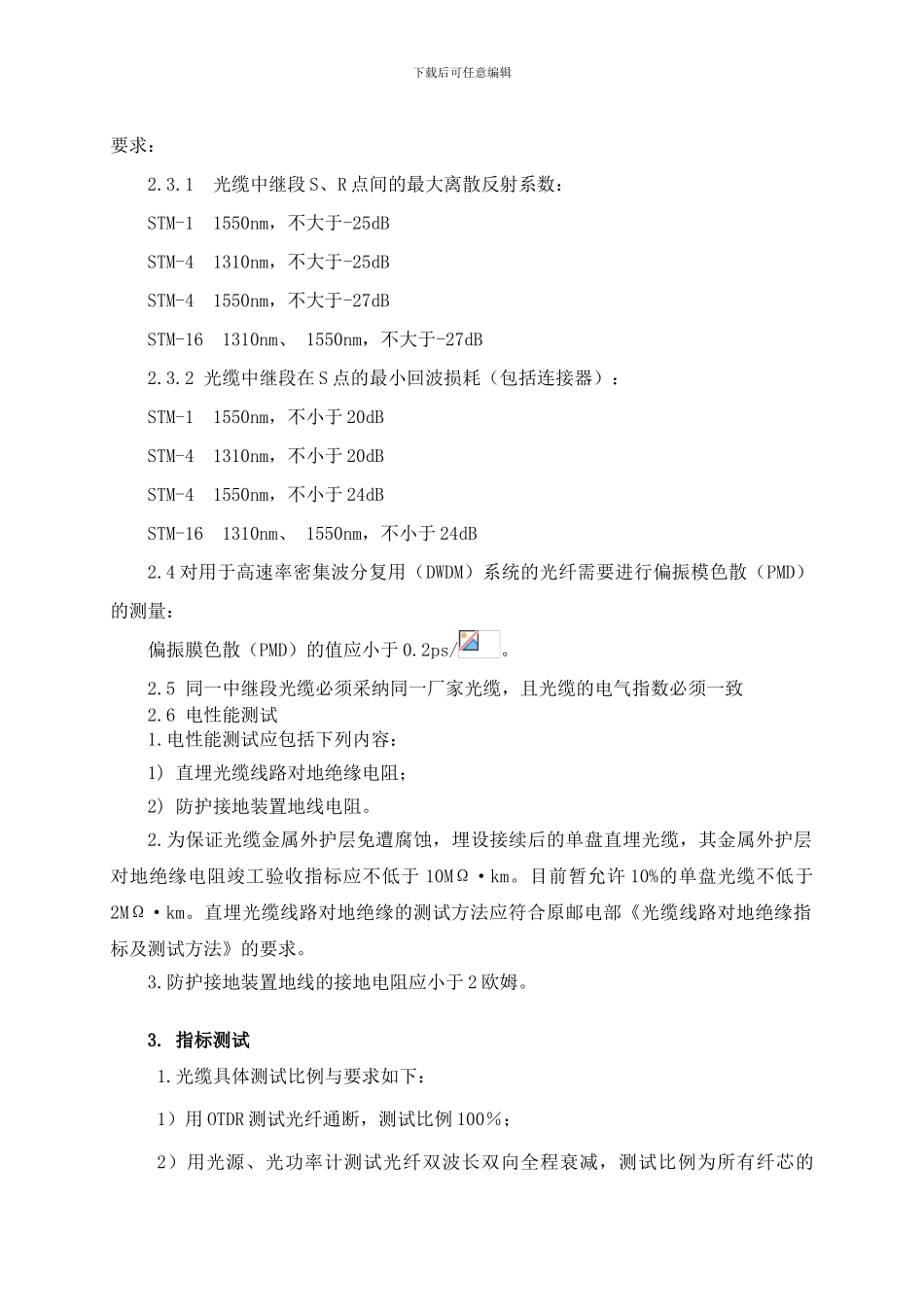

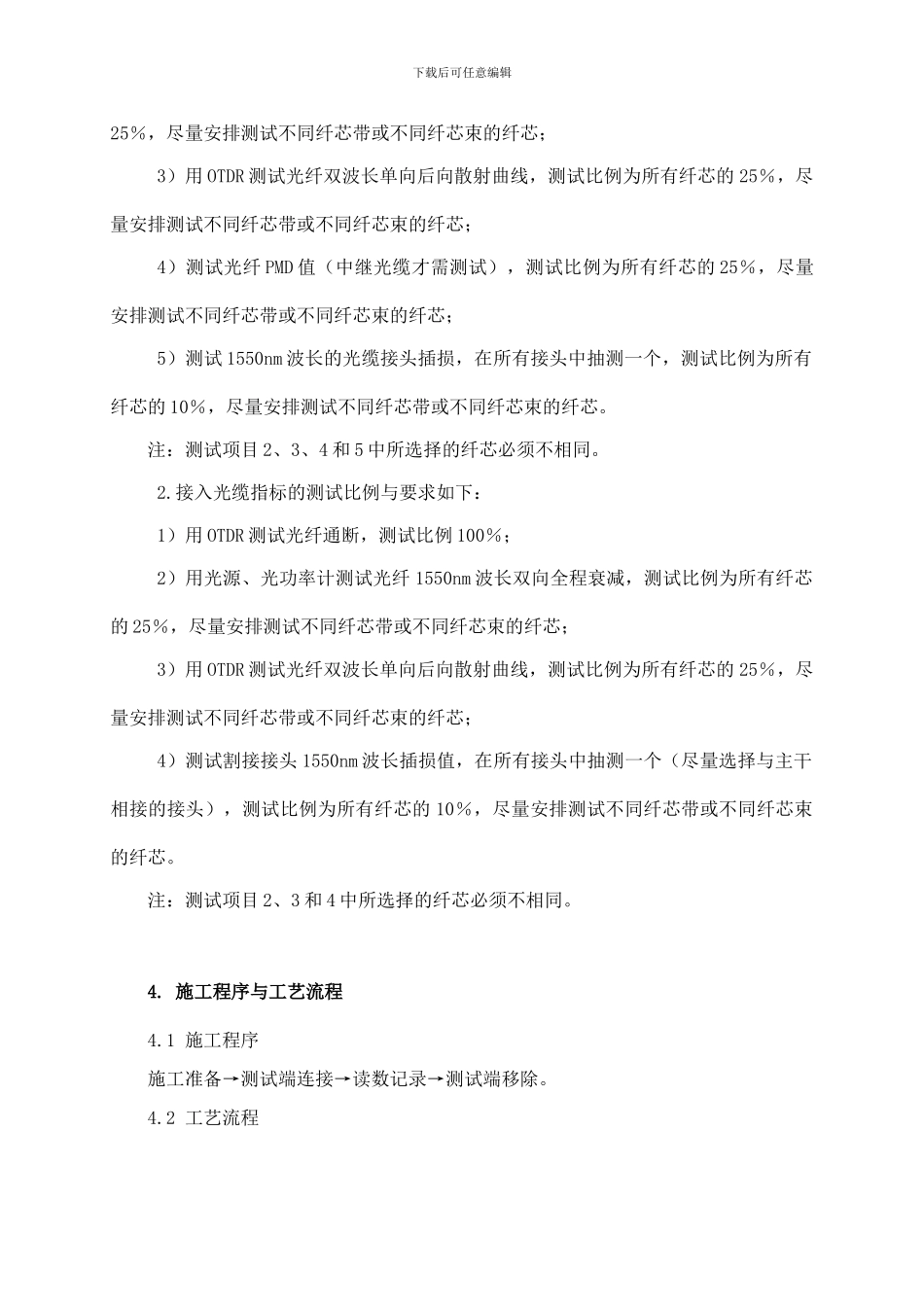

下载后可任意编辑光缆测试方案1. 作业准备1.1 内业技术准备在开工前组织技术人员仔细学习实施性施工组织设计，阅读、审核施工图纸，澄清有关技术问题，熟悉法律规范和技术标准。制定施工安全保证措施，提出应急预案。对施工人员进行技术交底，对参加施工人员进行上岗前技术培训。1.2 外业技术准备确认中继段光缆接续完成并全部符合接续测试指标。2. 技术要求2.1 光缆中继段光纤线路的测试值应小于光缆中继段光纤线路衰减计算值。其计算值为式中 α ——光纤衰减标称值(dB/km)——光缆中继段每根光纤接头平均损耗（dB） 单模光纤 0.08dB(1310mm、1550mm)多模光纤 0.2dB——光纤活动连接器平均损耗（dB） 单模光纤 0.7dB多模光纤 1.0dBL——光中继段长度（km）n——光缆中继段内每根光纤接头数m——光缆中继段内每根光纤活动连接器数2.2 在一个光缆中继段内，每一根光纤接续损耗平均值应符合下列指标：单模光纤0.08dB(1310mm、1550mm)多模光纤0.2dB2.3 对传输 STM-4、STM-16 的 1310nm、1550 nm 波长光纤和传输 STM-1 的 1550nm波长光纤，应进行最大离散反射系数和 S 点最小回波损耗的测试，测试值应满足下列下载后可任意编辑要求：2.3.1 光缆中继段 S、R 点间的最大离散反射系数：STM-1 1550nm，不大于-25dBSTM-4 1310nm，不大于-25dBSTM-4 1550nm，不大于-27dBSTM-16 1310nm、 1550nm，不大于-27dB2.3.2 光缆中继段在 S 点的最小回波损耗（包括连接器）：STM-1 1550nm，不小于 20dBSTM-4 1310nm，不小于 20dBSTM-4 1550nm，不小于 24dBSTM-16 1310nm、 1550nm，不小于 24dB2.4 对用于高速率密集波分复用（DWDM）系统的光纤需要进行偏振模色散（PMD）的测量：偏振膜色散（PMD）的值应小于 0.2ps/。2.5 同一中继段光缆必须采纳同一厂家光缆，且光缆的电气指数必须一致2.6 电性能测试1.电性能测试应包括下列内容：1) 直埋光缆线路对地绝缘电阻；2) 防护接地装置地线电阻。2.为保证光缆金属外护层免遭腐蚀，埋设接续后的单盘直埋光缆，其金属外护层对地绝缘电阻竣工验收指标应不低于 10MΩ·km。目前暂允许 10%的单盘光缆不低于2MΩ·km。直埋光缆线路对地绝缘的测试方法应符合原邮电部《光缆线路对地绝缘指标及测试方法》的要求。3.防护接地装置地线的接地电阻应小于 2 欧姆。3. 指标测试1.光缆具体测试比例与要求如下：1）用 OTDR 测试光纤通断，测试比例 100％；2）用光源、光功率计测...
